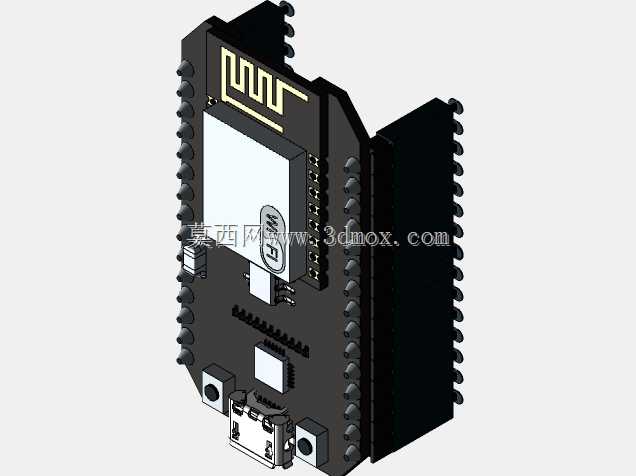

这款电子传感控制模块的结构设计,围绕嵌入式传感场景的实际装机需求展开,在做整体布局时首先考虑了工业现场与创客开发场景的通用安装兼容性,模块主体采用标准双列直插排针布局,两侧排针的引脚间距严格遵循通用嵌入式开发板的2.54mm标准间距,能够直接适配市面上绝大多数面包板、扩展坞以及定制化载板的安装孔位,不需要额外设计转接结构就能完成快速装机,大幅降低了二次开发的结构适配成本。模块本体的外形做了切角处理,对应载板上的防呆定位柱位置,能够避免装机时出现反插损坏引脚的问题,排针的伸出长度经过反复校核,既保证焊接后与载板接触的可靠性,也不会因为引脚过长导致装机后与周边元器件出现干涉。板载的核心传感芯片区域做了局部凸起的屏蔽罩结构设计,
这个结构一方面是为了隔绝周边电路的电磁干扰,保证传感数据采集的稳定性,另一方面屏蔽罩的边缘做了卡扣式固定结构,不需要额外点胶或者螺丝固定就能完成装配,生产组装时的效率更高。模块侧边预留了Micro USB接口的安装位,接口的沉台深度做了精准控制,常规的USB数据线插头插入后不会出现松动或者插不到位的情况,接口周边的板体做了局部加厚处理,避免频繁插拔数据线时导致板体受力开裂。在做这款模块的三维建模时,所有元器件的高度都按照实际物料的最大公差做了冗余设计,板上的电容、电阻、指示灯等小型元器件的布局避开了排针的安装路径,同时核心芯片的散热区域没有布置过高的元器件,保证空气流通能够带走芯片工作时产生的热量,避免长时间工作出现过热降频的问题。
模块的整体厚度控制在13mm以内,能够适配绝大多数紧凑式设备的内部安装空间,不管是集成到工业传感采集终端,还是用于物联网节点的原型开发,都不需要为了适配模块尺寸额外调整设备的内部腔体结构。板体边缘的安装孔位对应通用的M2螺丝规格,孔位周边做了沉铜处理,既可以用排针直插的方式固定,也可以用螺丝直接锁附在设备的安装柱上,固定方式的选择更加灵活。建模过程中对所有的插接件都做了装配干涉检查,排针与板体的焊接位置、屏蔽罩与板体的卡扣位置、USB接口与板体的插接位置都预留了合理的装配公差,不会出现实际生产时零件装不上的问题,同时所有的棱角位置都做了0.2mm的倒角处理,避免生产组装时划伤操作人员的手部,也减少了板体边缘因为磕碰出现掉渣、开裂的概率。
