TO220直插式功率半导体封装结构

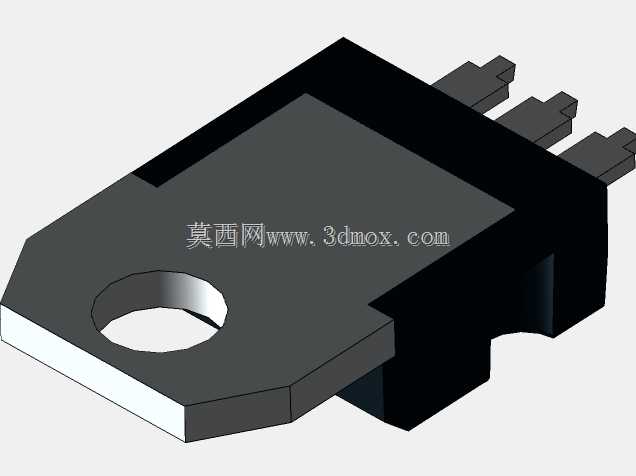

　　在开关电源、工业变频器、线性稳压电路、电机驱动板这类需要处理中大功率电能的电子设备里，TO220封装的半导体器件是板级功率回路的核心承载结构，不管是做整流桥、功率MOS管、三端稳压器还是双向晶闸管，几乎都能见到这类封装的身影，它的结构设计从诞生之初就瞄准了中小功率场景下的散热、安装、电气绝缘多重需求平衡。从结构细节来看，这类封装主体采用耐高温热固性塑封材料包裹半导体芯片核心，一侧延伸出带标准安装孔的金属散热衬底，衬底与芯片背面直接导通，既可以通过螺丝直接锁附在铝制散热片上完成热传导，也能搭配绝缘导热垫片实现散热片与功率回路的电气隔离，避免不同器件共散热片时出现的短路问题；另一侧平行引出三根标准间距的直插引脚，

　　引脚宽度与厚度适配常规PCB板厚的通孔尺寸，波峰焊或者手工焊接都能获得足够的机械连接强度，引脚间距的公差控制严格，不会出现插装时孔位对偏、引脚变形无法入孔的问题。做板级结构设计时，这类封装的安装边界需要提前在PCB布局阶段预留足够空间：散热衬底的安装孔中心到引脚末端的距离、塑封本体的厚度、引脚伸出PCB背面的焊接长度都有明确的工程约束，既要保证散热片安装时不会和周边的电解电容、接插件等 taller 元件产生空间干涉，也要预留出导热垫片、绝缘粒的装配余量，避免螺丝锁附时压裂塑封本体或者造成引脚与散热片短路。建模过程中需要重点还原几个影响装配的关键特征：散热衬底上的安装孔倒角、引脚的折弯弧度、塑封本体与金属衬底的贴合台阶，

　　这些细节如果做了简化，在做整机装配干涉检查时很容易出现误判，比如忽略安装孔倒角会导致螺丝装配仿真时出现穿透报错，引脚折弯弧度做的过于尖锐会和实际生产中引脚成型的工艺要求不符，甚至误导PCB封装的焊盘尺寸设计。实际选型应用中，这类封装的热阻参数直接和散热衬底的面积、厚度挂钩，模型里还原的金属衬底厚度、塑封包裹范围，都能帮助热仿真工程师更准确的计算器件在额定功率下的结温温升，避免散热设计余量不足导致的器件过热失效；同时直插引脚的长度设计也兼顾了不同PCB安装场景，既可以直接插装焊接在主板上，也可以搭配绝缘套管加高安装，适配不同的板间高度要求。
