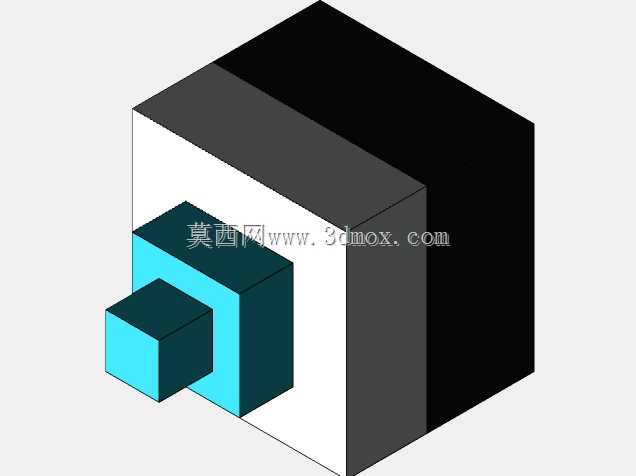

嵌入式方块型按压式开关按钮结构设计

　　这款方块型按压开关的结构设计，核心适配小空间电控面板的安装需求，在工业控制终端、小型检测设备、桌面式实验仪器的操作面板上都能见到这类控件的应用，相比传统圆形按钮，方块造型的按键在排布时能更高效利用面板空间，相邻按键的间隙可以控制在更小范围，适合多按键密集排布的操作场景。从功能实现逻辑来看，这款按钮采用直上直下的按压行程设计，按键帽与基座的配合间隙控制在0.15mm以内，既保证按压动作顺滑无卡滞，也能避免日常使用中灰尘、细小碎屑从缝隙进入内部触点区域，延长控件的实际使用寿命。设计过程中优先考虑了安装边界的适配性，基座部分采用阶梯式方块结构，前端突出的按键帽区域预留了手指按压的接触面积，单指按压时的受力面足够，

　　不会出现按压偏斜导致的卡键问题；后端的基座主体尺寸匹配标准面板开孔公差，安装时不需要额外定制异形开孔，直接卡入对应尺寸的方孔即可完成固定，配合背部的卡扣结构，不需要额外螺丝紧固就能实现面板与控件的稳固连接，大幅提升装配环节的效率。从实际使用场景出发，这类按钮常被用作设备的启停触发、功能模式切换、信号确认输入控件，在传感器配套的信号采集终端上，这类按钮可以用来手动触发采样动作、调整采样参数，不需要外接额外的输入设备就能完成基础操作。外形设计上采用直角方块的造型语言，没有多余的曲面装饰，一方面是降低注塑成型的模具复杂度，减少生产环节的脱模难度，提升零件生产的良率；另一方面规整的外形在做面板丝印标识时，按键周边的标识区域可以做的更规整，

　　操作人员识别按键功能时更直观。按压行程的设计控制在3mm左右，按压力度设置在2.5N-3N区间，既不会因为力度过轻导致误触发，也不会因为按压力度过大造成长时间操作的手指疲劳，适配工业场景下高频次操作的使用需求。内部结构的预留空间可以兼容常开、常闭两种触点模块，设计人员在选型时可以根据实际电路逻辑灵活选配，不需要更改外部安装尺寸就能适配不同的电路控制需求，基座的壁厚设计均匀，整体采用阻燃工程塑料材质，满足电气控件的阻燃等级要求，在设备出现短时过流的情况下也不会出现熔融引燃的风险。安装时的进深尺寸控制在合理范围，即使是薄型面板的小型设备，背部也不会因为控件进深过大挤占内部电路板的布线空间，给内部走线和元件排布留出足够的余量。
