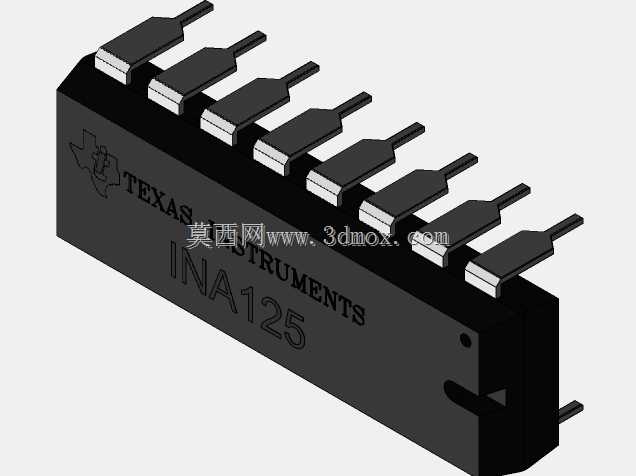

INA125型16针直插式集成电路三维结构

　　在工业测控板卡、实验室仪器前端信号采集模块的PCB布局设计环节，直插式16针集成电路的三维结构建模是板级结构干涉校验的核心参考项，这类元件常被用于小信号调理电路中，承担传感器输出信号的放大、差分转换功能，是模拟量采集通路里的核心有源器件。本次建模的16针元件为德州仪器INA125仪表放大器封装结构，建模过程中优先还原了双列直插封装的实体特征，主体塑封壳体的棱角做了符合实际注塑工艺的微小圆角处理，壳体表面的品牌丝印、型号标识采用浮雕特征还原，避免了平面贴图带来的装配校验时的视觉误差。引脚部分严格按照直插DIP封装的成型工艺建模，每根引脚从壳体伸出的段做了平直度还原，引脚末端的弯折角度、插装段的直径公差都参考行业通用封装规范设定，

　　插装段长度预留了穿过标准1.6mm厚度PCB后露出2.3mm焊锡浸润段的尺寸，完全匹配波峰焊工艺的引脚伸出量要求。从安装边界来看，该元件塑封本体的宽度、长度尺寸严格对应DIP-16封装的占位尺寸，建模时特意保留了壳体一端的定位缺口特征，能在装配仿真时直观识别元件的1号引脚位置，避免布局时出现引脚定义反向的设计错误。引脚的横向间距、列间距完全遵循2.54mm标准排距设定，和PCB封装库的焊盘位置完全对齐，在做整机结构装配时，可直接调用该模型校验元件上方的绝缘挡片、散热结构的预留间隙，也能确认元件和周边电解电容、接插件的安全距离，避免生产组装时出现元件碰撞、插装不到位的问题。不同于贴片封装的元件，这类直插集成电路的引脚存在成型公差，

　　建模时给引脚根部和塑封壳体的衔接处做了微小的过渡圆弧，还原实际元件引脚的应力释放结构，在做引脚抗弯折强度仿真时，该特征能更贴近真实元件的力学表现。在教学实验装置、老式工业控制板的逆向建模工作中，该模型可直接导入装配环境，和PCB板、周边接插件、固定结构完成配合校验，不需要二次调整尺寸比例，能大幅缩短板级结构的设计迭代周期，也能为维修测绘场景下的元件替换提供直观的结构参考。
