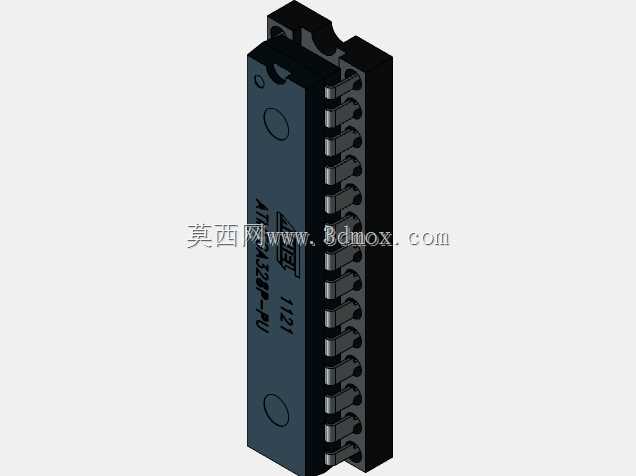

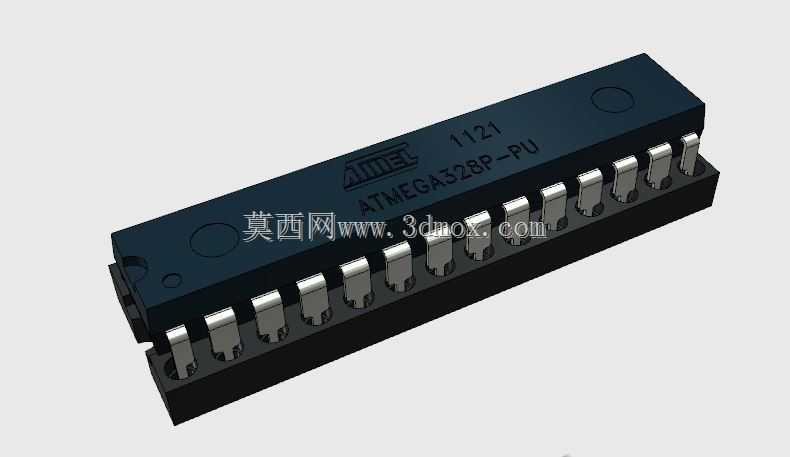

直插封装ATMEGA328芯片配套IC底座

　　在嵌入式控制板开发、小型工控终端制作、开源硬件原型搭建场景中，直插封装的主控芯片搭配适配底座是硬件设计里的常见选型方案，这套带底座的ATMEGA328结构，完全还原了量产直插DIP-28封装单片机与配套IC插座的装配状态，能直接用于电路板布局阶段的干涉校验、装配模拟工作。从实际使用角度看，配套底座的核心作用是避免芯片直接焊接在PCB上，后续程序烧写、芯片更换、故障排查时无需反复拆焊引脚，既能保护芯片引脚不受高温损伤，也能降低电路板焊盘脱落的风险，在小批量试制、教学实验平台、需要频繁更换主控的测试场景中，这种带底座的装配结构应用十分广泛。设计这套结构时，首先还原了ATMEGA328芯片本体的外形特征：芯片本体为黑色阻燃塑封结构，

　　表面的定位凹点、引脚间距、引脚伸出长度都完全匹配实际器件参数，两侧共28根直插引脚的截面尺寸、折弯角度都按照量产器件的公差范围做了还原，不会出现建模尺寸偏差导致的装配错位问题。配套的IC底座采用黑色绝缘基座加金属接触弹片的结构，基座上的引脚插孔位置与芯片引脚一一对应，底座下方的插针长度、间距完全适配标准2.54mm网格的PCB焊盘，安装时底座先焊接在电路板上，芯片可直接按压插入底座，靠金属弹片的夹紧力实现电气连接。从安装边界来看，整套结构装配完成后的总高度、占用的PCB板面尺寸都做了精准还原，结构设计时考虑了周边元器件的避让空间：芯片本体两侧预留了手指插拔的操作空间，底座边缘与周边电容、电阻、

　　接插件的最小安全间距符合PCB设计的通用规范，不会出现装配后周边元件与芯片干涉、无法插拔的问题。引脚部分的建模还原了实际金属引脚的倒角特征，插入底座时的导向结构也做了体现，模拟真实装配时的顺畅度，不会出现建模时引脚过粗无法插入底座的问题。对于硬件结构工程师而言，这套模型可以直接导入PCB结构设计文件中，用于核对主控部分的空间占用，评估外壳开孔、散热间隙、绝缘距离是否满足要求，也可以用于教学演示中展示直插芯片与底座的装配关系，帮助初学者理解通孔类电子元器件的焊接与装配逻辑。在做整机结构装配时，这套模型的重量、重心位置也按照实际器件参数做了匹配，可用于整机的抗振动、抗冲击仿真校验，确认在设备运输、运行过程中，芯片与底座的连接不会因为振动出现松脱，引脚不会因为长期受力出现变形断裂的问题。
