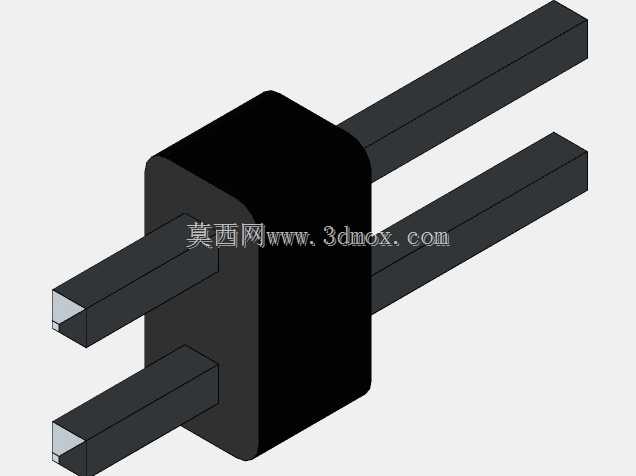

这类双针接触结构常出现在小型传感检测单元、消费类电子内部的信号接驳工位,也会集成在小型测试治具上,作为探针接触模块完成电路通断、弱信号传输的物理连接,不少板载式传感元件的外接引出端也会采用同款针脚结构,避免焊接工序带来的装配效率问题,适配快插式的装配需求。从结构设计逻辑来看,两根平行布置的金属插针采用棱边倒角的端头设计,插合端面做了小角度锥面过渡,既可以在插合过程中自动校正微小的对位偏差,也能避免尖锐棱边刮伤对接端的导电接触面,降低长期插拔后的接触电阻波动风险。中间的黑色绝缘基座采用阻燃工程塑料注塑成型,基座与插针的配合段设计了滚花压合结构,插针压入基座后不会出现轴向窜动或者周向转动,保证插针外露长度的一致性,
避免单针接触不良的问题。从安装边界来看,两根插针的中心距严格匹配对应接插件的孔位公差,插针外露段的长度控制在适配常规板厚与接插件插合深度的范围,基座的宽度与厚度适配PCB板上的安装开槽尺寸,不需要额外增加固定压片就可以完成卡装固定,插针的截面尺寸兼顾了载流能力与结构强度,既可以满足小信号传输的电流承载要求,也能承受常规插拔过程中的侧向力不会出现弯折变形。实际应用中,这类针台结构不需要额外的锁紧结构,依靠插针与对接孔的弹性接触就能保持稳定的连接压力,绝缘基座的隔断设计让两根插针之间的爬电距离满足低压电子设备的安规要求,不会出现极间打火或者漏电的问题。建模过程中需要重点关注插针与基座的配合公差,压合段的过盈量需要控制在合理范围,
过盈量太大会导致注塑基座出现开裂,过盈量太小则会出现插针松动的问题,插针的表面粗糙度要求控制在合理区间,太粗糙会增大插拔力,太光滑则容易出现接触压力不足导致的信号中断。针对不同的应用场景,插针可以选择黄铜镀锡或者磷青铜镀金的表面处理,前者适配低成本的民用电子设备,后者适配检测精度要求更高的传感测试设备,降低接触电阻对微弱信号传输的干扰。基座的材料通常选用PA66加玻纤的材质,兼顾耐热性与结构强度,可以满足波峰焊或者回流焊过程中的高温耐受要求,不会出现基座变形导致插针移位的问题。
