多色线序母头钢丝接线组件结构设计

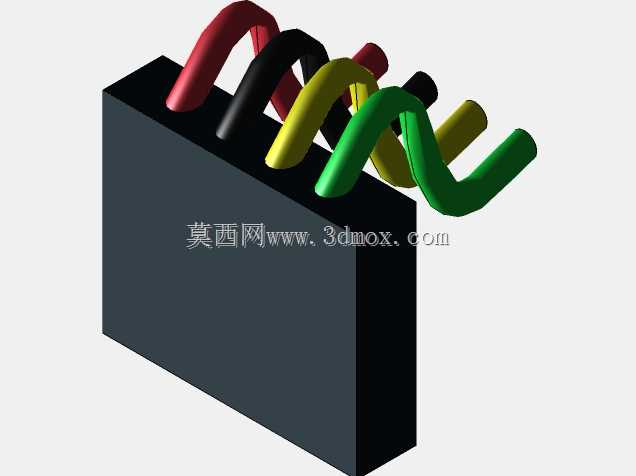

　　该接线组件主要面向工业传感信号传输、低压电控柜内部布线、小型收割设备电控回路等场景使用，核心作用是实现多回路信号的快速对接与稳定导通，避免现场布线时出现线序错接、接线松动脱落等常见工程问题。设计阶段首先考虑现场布线的操作便利性，将四根不同绝缘色的导线集成在黑色绝缘基座上，红、黑、黄、绿的色序直接对应常规直流回路的电源正、电源负、信号输出、接地回路，作业人员无需额外对线序做标记，插接时可通过颜色快速识别对位，大幅降低现场接线的出错概率，减少布线调试的时间成本。基座部分采用硬质绝缘材质设计，整体为规整长方体结构，侧面与底面均做了直角处理，可直接嵌入设备预留的方形安装槽内，安装边界预留了0.2mm的装配公差，

　　既可以保证基座卡入后不会出现晃动，也不会因为公差过紧导致装配时出现基座开裂的问题。导线部分采用带一定弯曲弧度的出线设计，每根导线的弯曲半径统一设置为导线直径的3倍，既符合线束布线的最小弯曲半径要求，避免导线内部铜丝因为弯折角度过小出现断芯问题，也能适配安装空间内的走线走向，不需要现场额外对线束做弯折整形。导线与基座的连接位置做了内嵌式固定结构，导线端部的连接端子完全藏在基座内部，外部不会裸露金属导电部分，可避免现场作业时误触带电部分，也能防止灰尘、水汽进入连接位置造成接触电阻升高、信号传输不稳定的问题。实际选型使用时，该组件可直接匹配对应公头插接件，不需要额外做焊接或者压接处理，插拔力控制在常规手动操作可完成的范围内，

　　多次插拔后也能保证接触压力稳定，不会出现接触不良导致的信号中断问题。建模过程中对每根导线的弯曲形态做了等比例还原，基座的安装孔位、插接对位槽的尺寸都按照实际通用件的参数设置，可直接用于电控设备的布线干涉检查、装配模拟，也能作为非标设备接线组件选型的参考模型，帮助设计人员提前确认布线空间是否充足，避免后期装配时出现线束与周边结构件干涉的问题。
