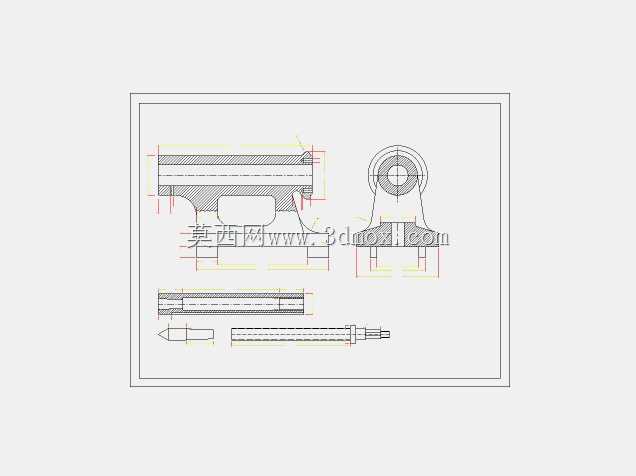

车床尾座结构设计三维建模

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶紧、钻孔铰孔等工序支撑的核心功能部件，其结构合理性直接影响轴类工件的加工同轴度与切削稳定性。从实际加工需求出发，该尾座的设计首先匹配常规中型车床的主轴中心高参数，安装基面与床身导轨的配合面做了适配性的导轨槽结构，保证尾座可沿床身纵向滑移调整位置，锁紧机构可在任意行程位置完成刚性固定，避免重切削时出现位移窜动。尾座内部的套筒进给结构采用梯形螺纹传动，配合手轮驱动实现顶尖的伸缩动作，行程范围覆盖常规轴类零件的顶紧余量，同时套筒内孔设计为标准莫氏锥孔，可适配不同规格的固定顶尖、回转顶尖以及钻夹头、铰刀等工装，拓展尾座的工序适配能力。从结构设计逻辑来看，尾座本体采用铸铁材质的箱型结构，

　　在保证整体刚性的同时预留了足够的减重空腔，安装基面的刮研余量设计符合机床装配的工艺要求，可在总装阶段通过配刮保证与床身导轨的接触精度，避免长期使用后出现磨损下沉导致的中心高偏差。尾座的锁紧机构采用压板式结构，通过偏心手柄驱动压板夹紧床身导轨下沿，锁紧力均匀分布在配合面，不会造成导轨局部压痕损伤，同时锁紧操作的行程设计符合人机工程要求，操作人员无需额外工具即可快速完成锁紧与松开动作。针对轴类零件加工时的顶紧力控制需求，尾座套筒的进给手轮端设置了刻度标识，可通过转动圈数换算顶尖的伸出量，辅助操作人员控制顶紧力大小，避免顶紧力过大造成工件弯曲变形，或是顶紧力不足导致切削时工件甩出的安全隐患。尾座的整体外形轮廓做了倒角与圆角处理，

　　避免加工过程中切屑堆积在结构棱角处，同时套筒的外圆表面设计了防尘密封结构，可阻挡切削液与铁屑进入尾座本体内腔，延长内部梯形螺纹副与导向面的使用寿命。在安装边界方面，尾座的底面导轨跨距与对应型号车床的床身导轨宽度完全匹配，纵向滑移的行程范围覆盖床身最大加工长度的尾端区间，可适配不同长度规格的轴类零件装夹需求，顶尖轴线与主轴轴线的同轴度调整结构设置在尾座本体的侧端，可通过调节螺钉微调尾座的横向偏移量，用于车削小锥度的长锥面工件，满足多类型加工场景的使用需求。
