机床用单刀架切削装夹定位结构

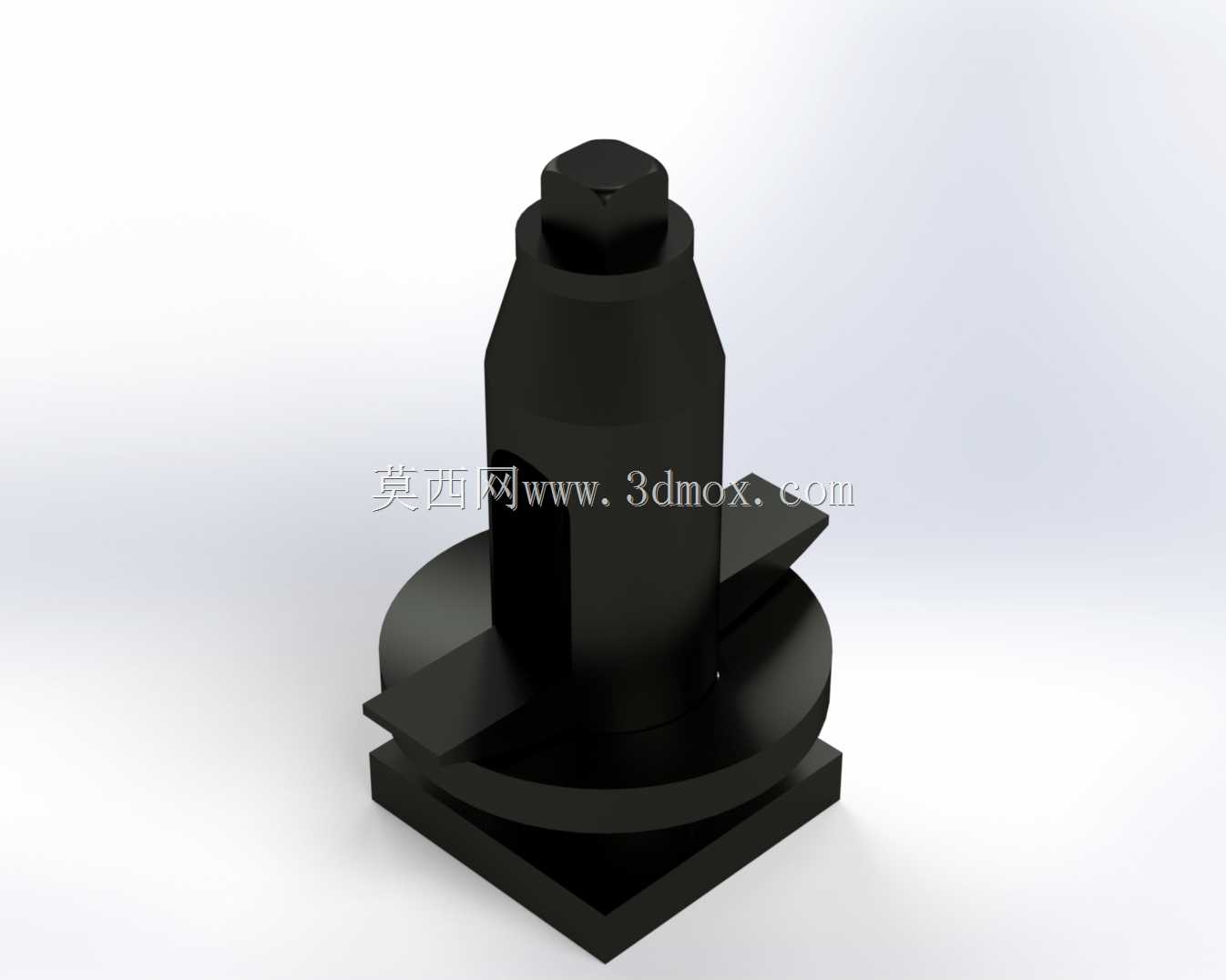

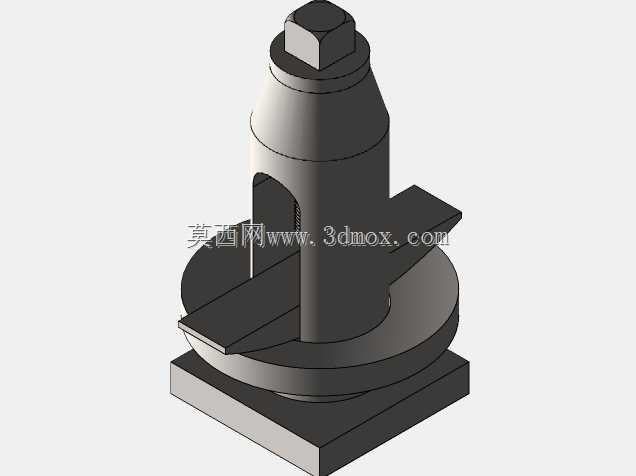

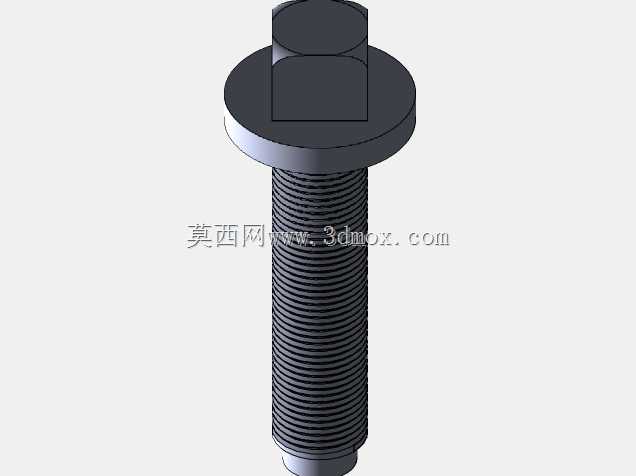

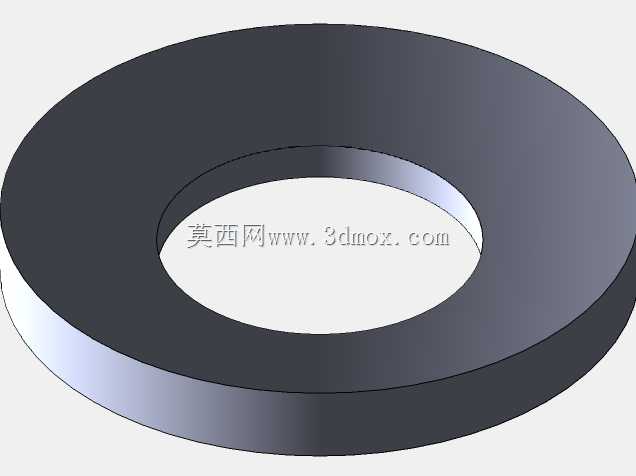

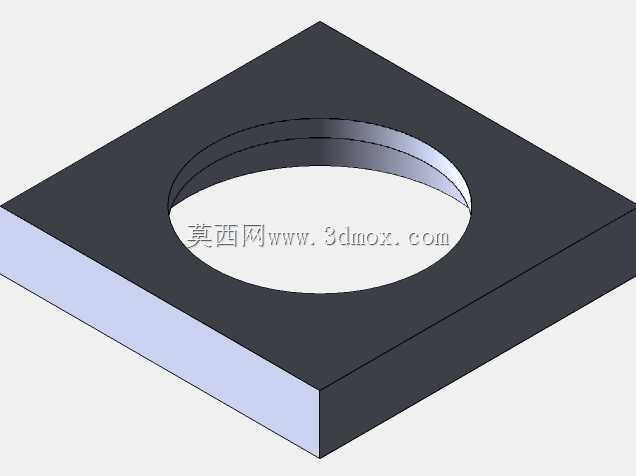

　　这款单刀架是金属切削机床上用于装夹固定切削刀具的核心工装部件，主要适配中小型普通车床、仪表车床及专用切削设备的单刀位加工场景，在小批量零件车削、修配加工、简易专用机床改造场景中应用广泛，承担着夹持刀具、传递切削扭矩、保证刀具与工件相对位置精度的核心作用。从结构设计来看，该刀架采用底部方榫定位结构，可直接嵌入机床刀架安装滑板的T型槽或方形定位槽内，底部方形安装座的边长尺寸适配常规仪表车床的安装槽宽，安装时无需额外加工转接板，可直接通过压板螺栓完成锁紧固定，安装边界预留了足够的螺栓穿装空间，能避免与滑板上的其他进给部件产生运动干涉。刀架主体采用阶梯式轴身结构，上部的锥段与锁紧螺母配合，可实现刀具装夹后的轴向压紧，

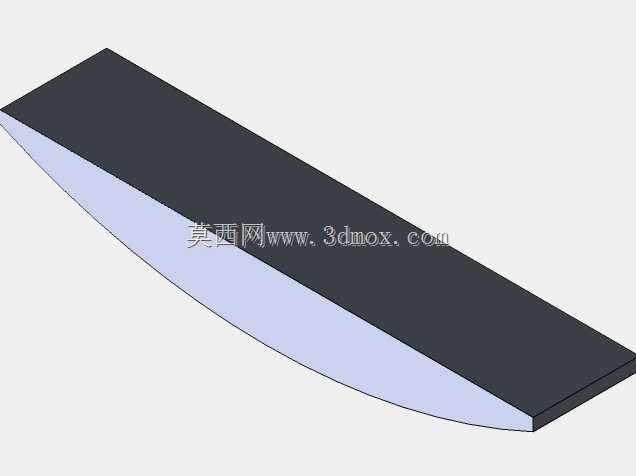

　　中部的凸缘结构承担切削过程中的径向载荷传递，能有效分散切削力带来的应力集中，避免刀架在大进给量切削时出现变形或颤振。侧面的定位凸台可对装入的刀具进行侧向定位，保证刀具伸出长度的一致性，减少换刀时的对刀调整时间。设计过程中充分考虑了切削工况的受力特点，整体采用对称式结构布局，让切削过程中产生的径向力可沿刀架轴线均匀传递到安装基座上，降低偏载带来的精度损失。刀架上部的锁紧头采用内六角或方头结构，可使用常规扳手完成刀具锁紧操作，无需配备专用工装，日常换刀操作便捷。在实际使用中，该刀架可装夹焊接车刀、高速钢条刀等多种常规切削刀具，装夹时刀具底面与刀架定位面紧密贴合，锁紧后可承受外圆车削、端面车削、切槽等工序的切削载荷，

　　装夹刚度可满足常规钢材、有色金属零件的半精加工及粗加工需求，刀架的总高度控制在合理范围内，不会超出机床的Z向行程边界，可适配不同长度刀具的装夹需求，同时保证刀具切削点处于机床的最佳切削行程区间。刀架的各定位面均采用平面加工工艺，定位面的平面度与垂直度公差满足机床工装的精度要求，可保证装夹后刀具的刀尖高度与机床主轴中心高的偏差控制在允许范围内，减少加工过程中出现的扎刀、让刀问题。
