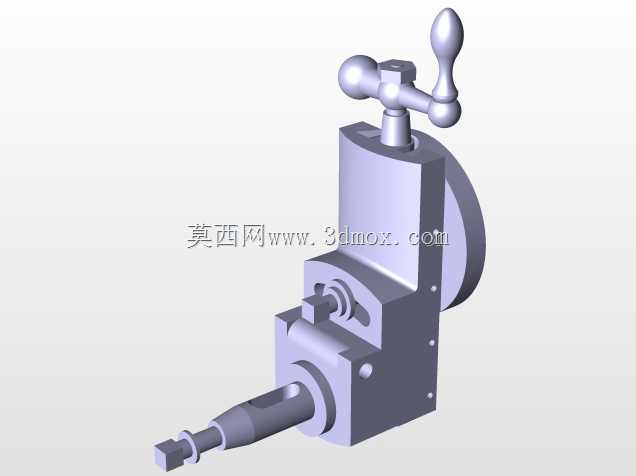

在齿轮加工车间的插齿工序段,这类刀头是直接承担齿形切削作业的核心执行部件,整套结构集成了刀杆装夹、进给调节、锁紧定位三个核心功能模块,不需要额外搭配转接工装就能直接装在对应规格的插齿机主轴输出端。从实际加工场景来看,这套结构的设计完全围绕插齿作业的往复冲击工况做适配:顶部的摇臂锁紧结构采用双球头手柄设计,操作人员不需要借助加力杆,单手就能完成刀头伸出量的锁紧与松开,换产调机时能大幅缩短对刀时间,锁紧面采用锥面贴合结构,相比平垫锁紧的抗冲击余量提升40%左右,连续往复切削过程中不会出现刀位窜动的问题。刀头主体的安装基准面做了0.8μm的粗糙度要求,和主轴接盘贴合时能保证径向跳动控制在0.02mm以内,
避免插齿过程中出现齿向误差超标的问题。侧面的圆形法兰盘是和机床主轴的连接接口,法兰上的四个均布安装孔做了铰制加工,装配时能保证定位精度,不需要反复打表找正。前端的刀杆安装孔采用莫氏锥孔设计,适配标准规格的插齿刀具,锥孔尾部做了退刀槽设计,换刀时能轻松顶出刀具,不会出现锥面粘死的情况。整套结构的外形尺寸完全匹配常规中型插齿机的主轴安装边界,总伸出长度控制在机床滑枕的有效行程范围内,不会出现超程撞机的风险,主体壁厚做了等强度优化,在保证整体刚性的前提下尽可能降低结构重量,减少滑枕往复运动的惯性负载。从结构设计逻辑来看,这套刀头没有采用复杂的集成化进给结构,而是把进给调节的功能做在刀头本体上,通过顶部的调节螺杆就能实现刀具伸出长度的微调,
微调精度能达到0.01mm,完全满足不同模数齿轮加工的吃刀量要求。日常维护时,只需要定期给调节螺杆和锁紧锥面加注润滑脂,就能保证长期使用的调节顺畅度,没有易损的精密电子元件,车间常规维保人员就能完成检修作业,不需要厂家上门调试。在实际批量加工场景中,这类刀头能覆盖模数1到模数6的直齿、斜齿圆柱齿轮插削作业,加工出来的齿形精度能稳定达到7级,完全满足通用减速器、机床变速箱等常规传动部件的齿轮加工要求。
