可参数化调整啮合传动斜齿轮组

项目分类:齿轮 发布时间:2022-03-28 ID:601165
  • 可参数化调整啮合传动斜齿轮组
  • 可参数化调整啮合传动斜齿轮组
  • 可参数化调整啮合传动斜齿轮组
  • 可参数化调整啮合传动斜齿轮组

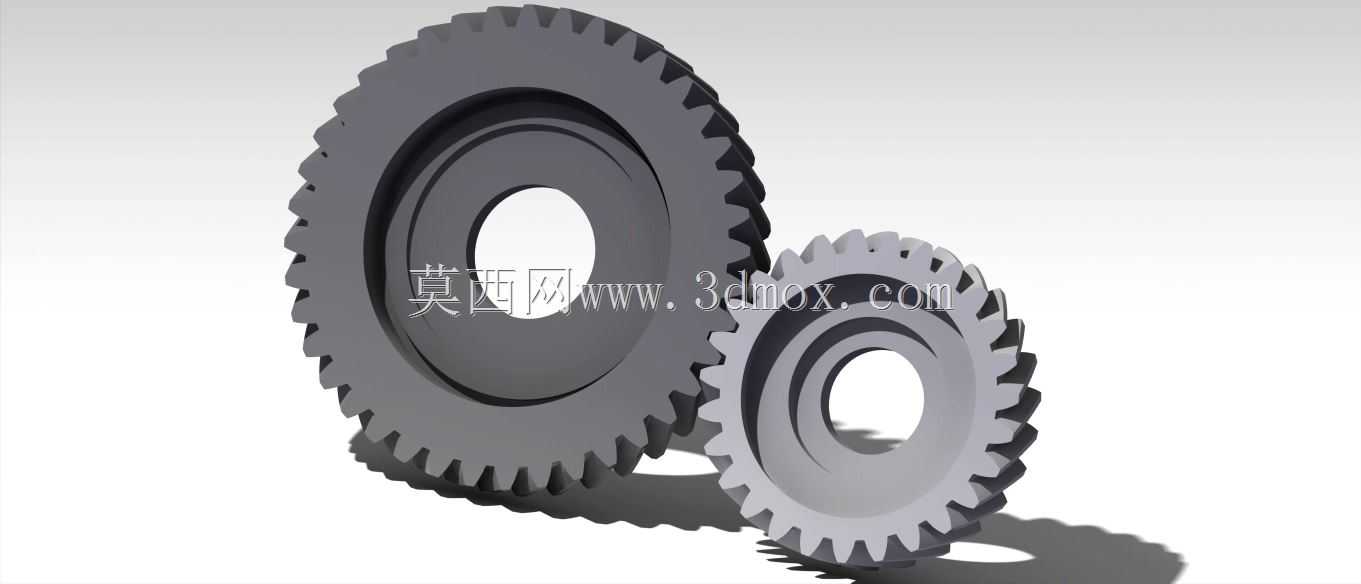

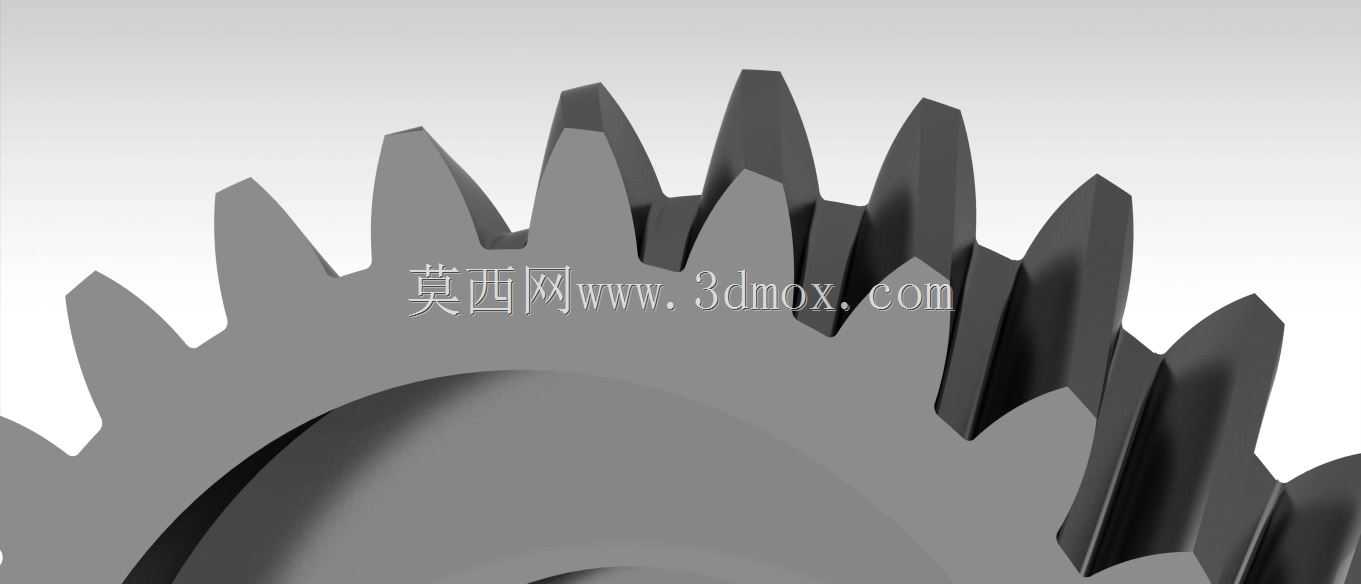

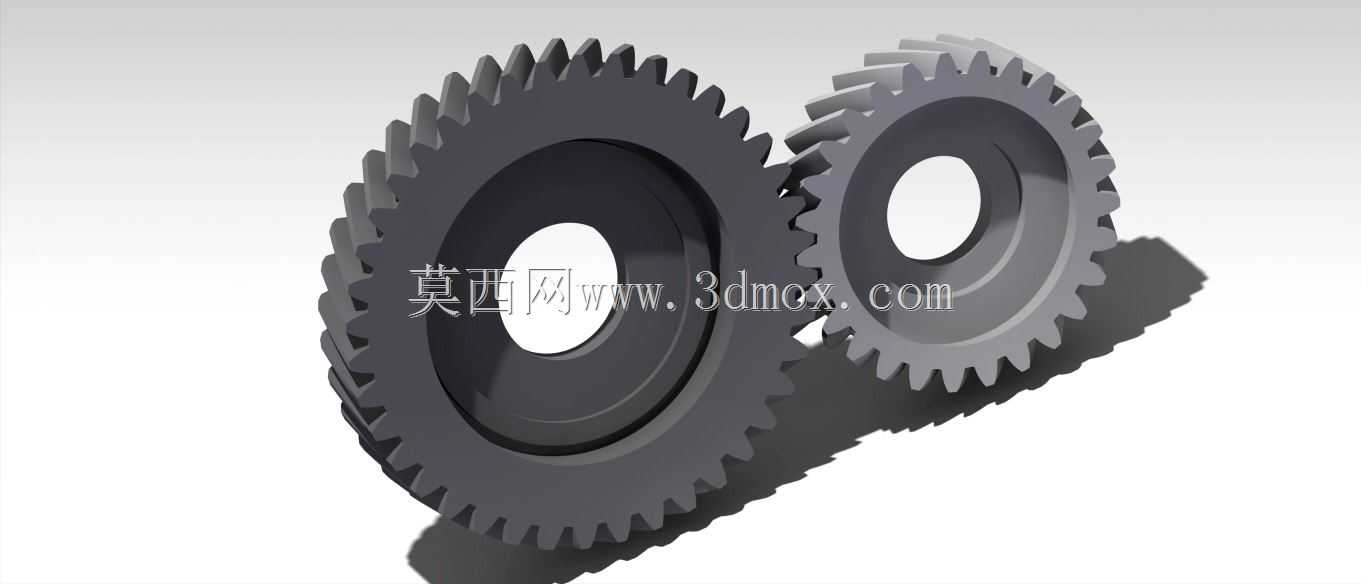

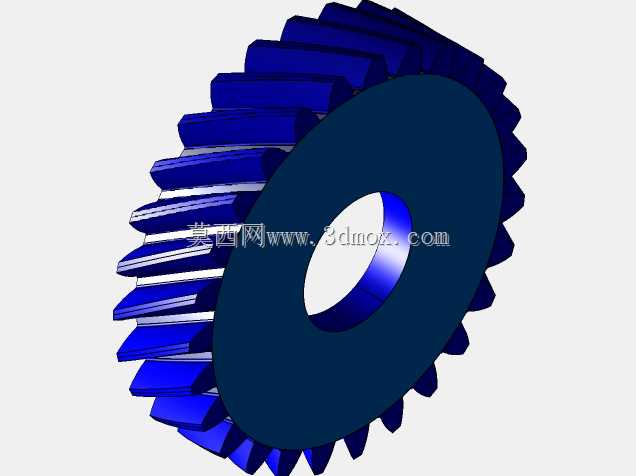

  这套斜齿轮啮合副的设计,最初是为了适配中低速重载传动箱的升级需求,在常规直齿轮传动无法满足平稳性要求的工况下,斜齿结构凭借齿面逐步啮合的特性,能有效降低传动过程中的冲击与噪声,常见于机床进给箱、轻工输送设备驱动单元、小型减速机内部的动力传递环节。不同于直齿轮沿齿宽方向同时进入啮合的接触形式,斜齿轮的齿向存在固定螺旋角,啮合过程中齿面接触线从齿端逐步延伸至整个齿宽,传动时的载荷分布更均匀,单齿承受的瞬时冲击载荷更小,不仅能提升运行平稳性,也能延长齿轮副的整体使用寿命。设计阶段首先锁定了模数、齿数、压力角、螺旋角、齿宽这些核心参数的可调整区间,所有齿形参数都通过参数化关联驱动,调整任意核心参数时,齿顶圆、齿根圆、

  变位系数对应的齿廓曲线都能同步更新,不需要重新逐段绘制齿形,能大幅缩短同系列不同传动比齿轮组的设计周期。建模过程中先通过渐开线方程生成基准齿廓,再沿螺旋线扫描生成单个轮齿,通过圆周阵列完成整圈轮齿排布后,对齿顶、齿根位置做了符合加工工艺的圆角处理,避免热处理和传动过程中出现应力集中。两个配对齿轮的中心距严格按照螺旋角、模数、齿数的啮合公式计算确定,装配时预留了符合行业规范的齿侧间隙,既避免热胀冷缩导致轮齿卡滞,也能留存润滑脂的存储空间,保证啮合面的润滑效果。从安装边界来看,齿轮中心的通孔尺寸适配常规的阶梯轴安装配合,轮毂端面的厚度匹配标准平键的键槽开设深度,齿宽尺寸控制在同模数直齿轮的常规区间内,

  不需要额外改动原有传动箱的轴向安装空间,就能直接替换原有直齿轮组实现传动性能升级。实际选型应用时,需要注意配对齿轮的螺旋角大小相等、旋向相反,保证啮合时齿面完全贴合,同时要根据传动载荷匹配对应的材料和热处理工艺,重载场景下可选用渗碳淬火处理的合金钢材质,轻载传动场景选用调质处理的45号钢即可满足使用需求。
