参数化直齿啮合齿轮组结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:601166
  • 参数化直齿啮合齿轮组结构设计
  • 参数化直齿啮合齿轮组结构设计
  • 参数化直齿啮合齿轮组结构设计
  • 参数化直齿啮合齿轮组结构设计
  • 参数化直齿啮合齿轮组结构设计
  • 参数化直齿啮合齿轮组结构设计

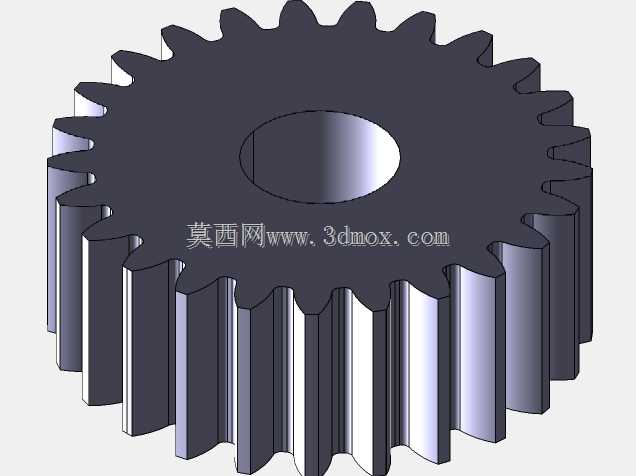

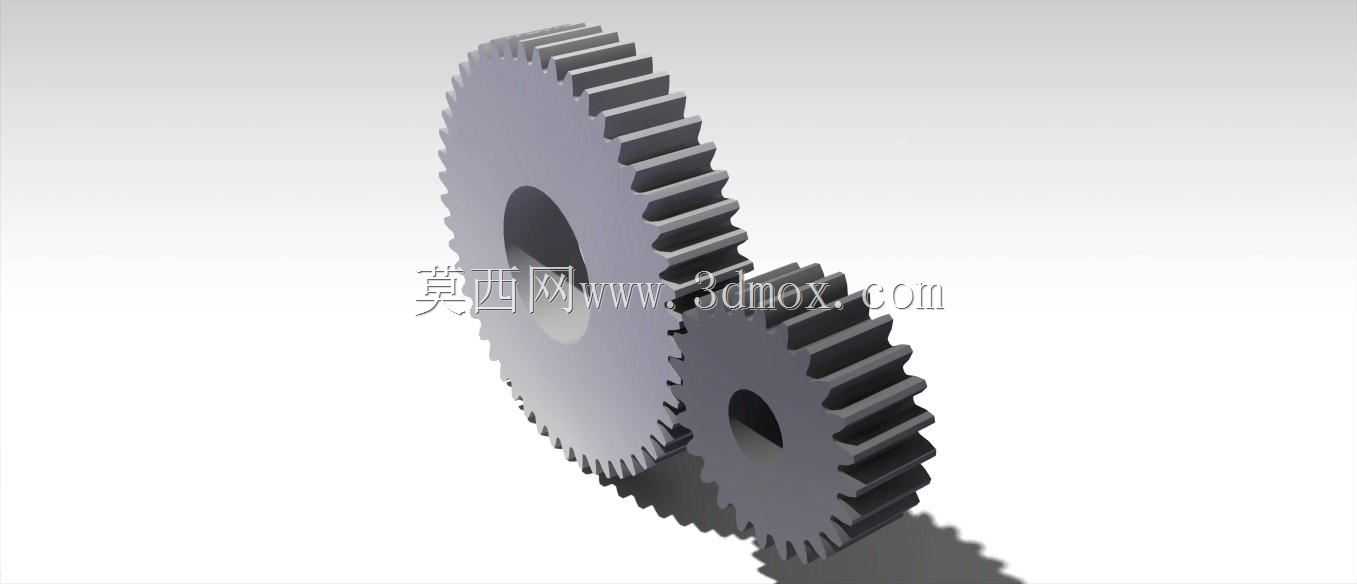

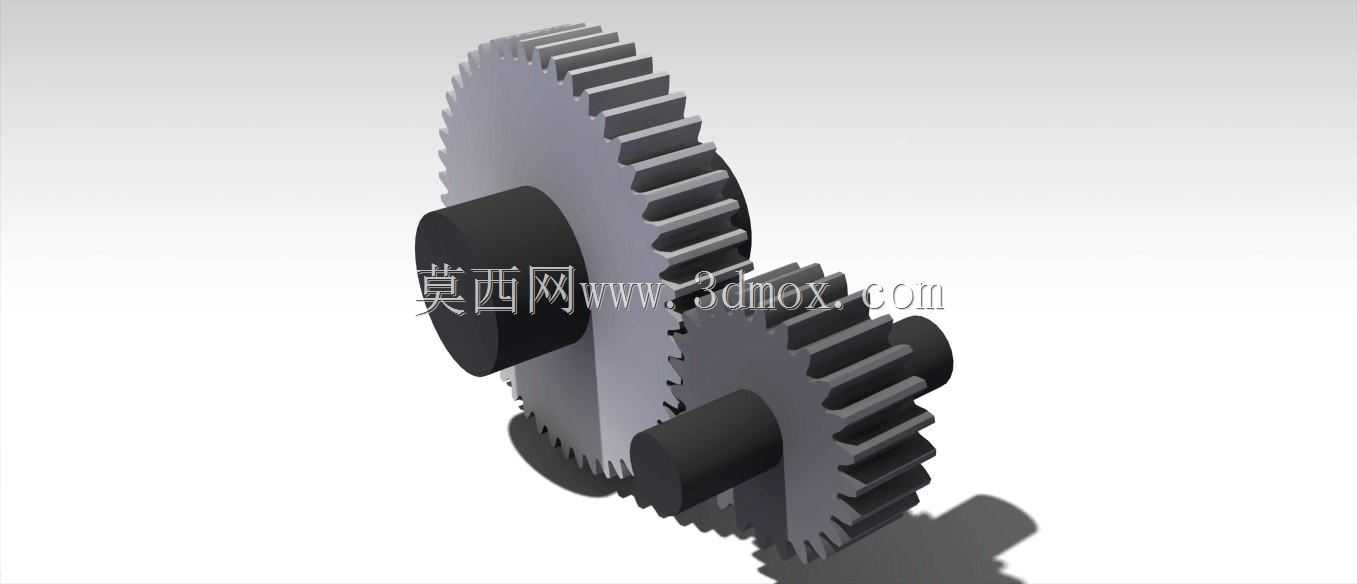

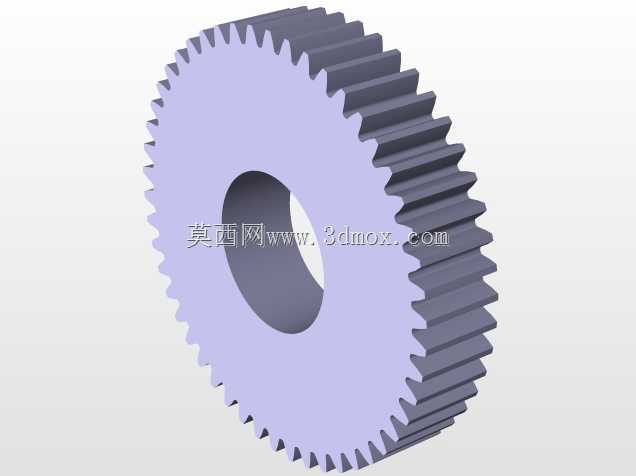

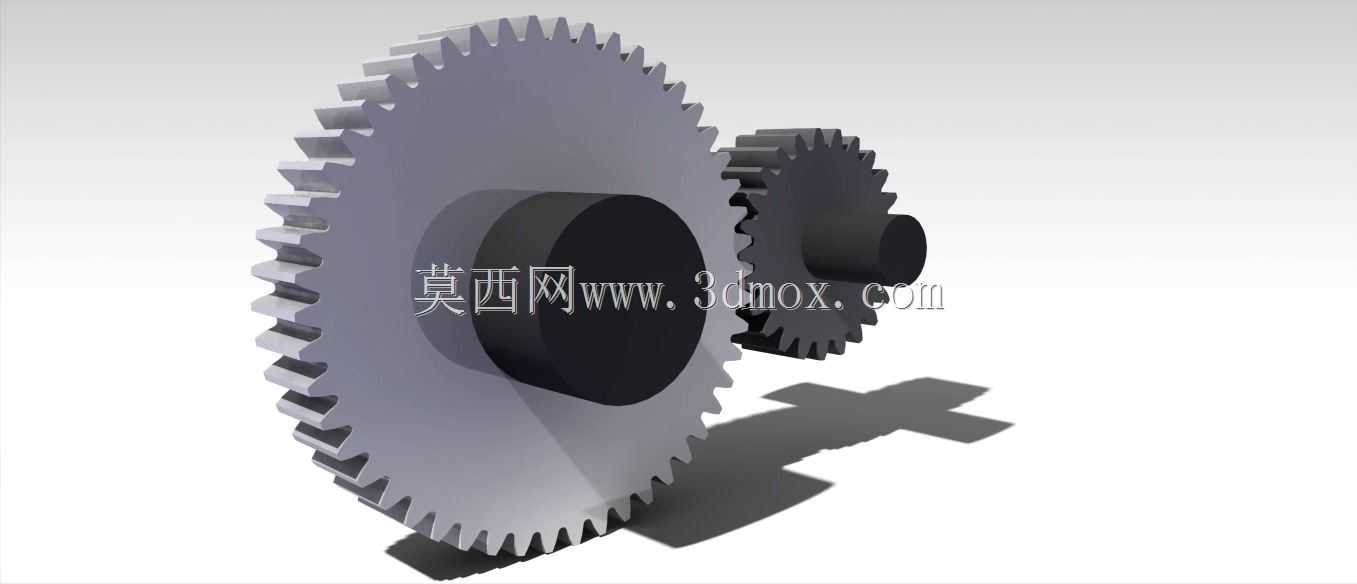

  这套直齿齿轮组的建模过程中,首先要考虑的是实际传动场景里的安装适配问题,很多新手做齿轮建模容易只盯着齿形参数,忽略了安装轴孔、轮毂凸台的尺寸边界,实际装配时就会出现轴穿不进、和相邻部件干涉的问题。从结构来看,大小两个齿轮的中心距是严格按照模数、齿数计算得出的,齿侧间隙留了符合常规传动要求的余量,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现运转卡滞、齿面磨损加剧的情况。这类直齿轮常用在中小负载的动力传递场景里,比如小型输送线的动力端、仪器仪表的调节机构、轻工设备的进给传动单元,和斜齿轮相比,直齿轮没有轴向力,安装时不需要额外配置承受轴向载荷的轴承,支撑结构的设计会简单很多,后期维护拆换也更方便。

  建模时齿形部分是按照渐开线生成逻辑做的参数化关联,只要调整模数、齿数、压力角、齿宽这些核心参数,就能快速生成对应规格的齿轮,不需要每次重新绘制齿廓曲线,能大幅提升同系列传动结构的设计效率。轮毂部分的凸台厚度是按照轴径的受力情况设定的,保证键槽传递扭矩时,轮毂不会因为壁厚不足出现开裂,轴孔的公差带按照常用的过渡配合设置,装配时既能保证和传动轴的同轴度,也不会出现过盈量太大压装困难的问题。齿宽的选择也匹配常规传动的设计规范,不会因为齿宽过窄导致齿面接触应力超标,也不会因为齿宽过宽增加不必要的材料成本和安装空间占用。两个齿轮啮合的位置做了干涉检查,全齿啮合过程中没有齿顶碰齿根的情况,齿面接触区域沿着齿宽方向均匀分布,

  符合实际加工后的啮合状态,不管是用来做传动结构的方案验证,还是作为非标设备设计的标准件调用,都能直接适配常规的安装场景,不需要再做大幅度的结构调整。另外齿轮的端面做了倒角处理,实际加工时能去除锐边毛刺,装配时也更容易导入安装位置,避免锐边划伤操作人员或者相邻的密封元件。
