交错轴动力传输用直齿锥齿轮结构

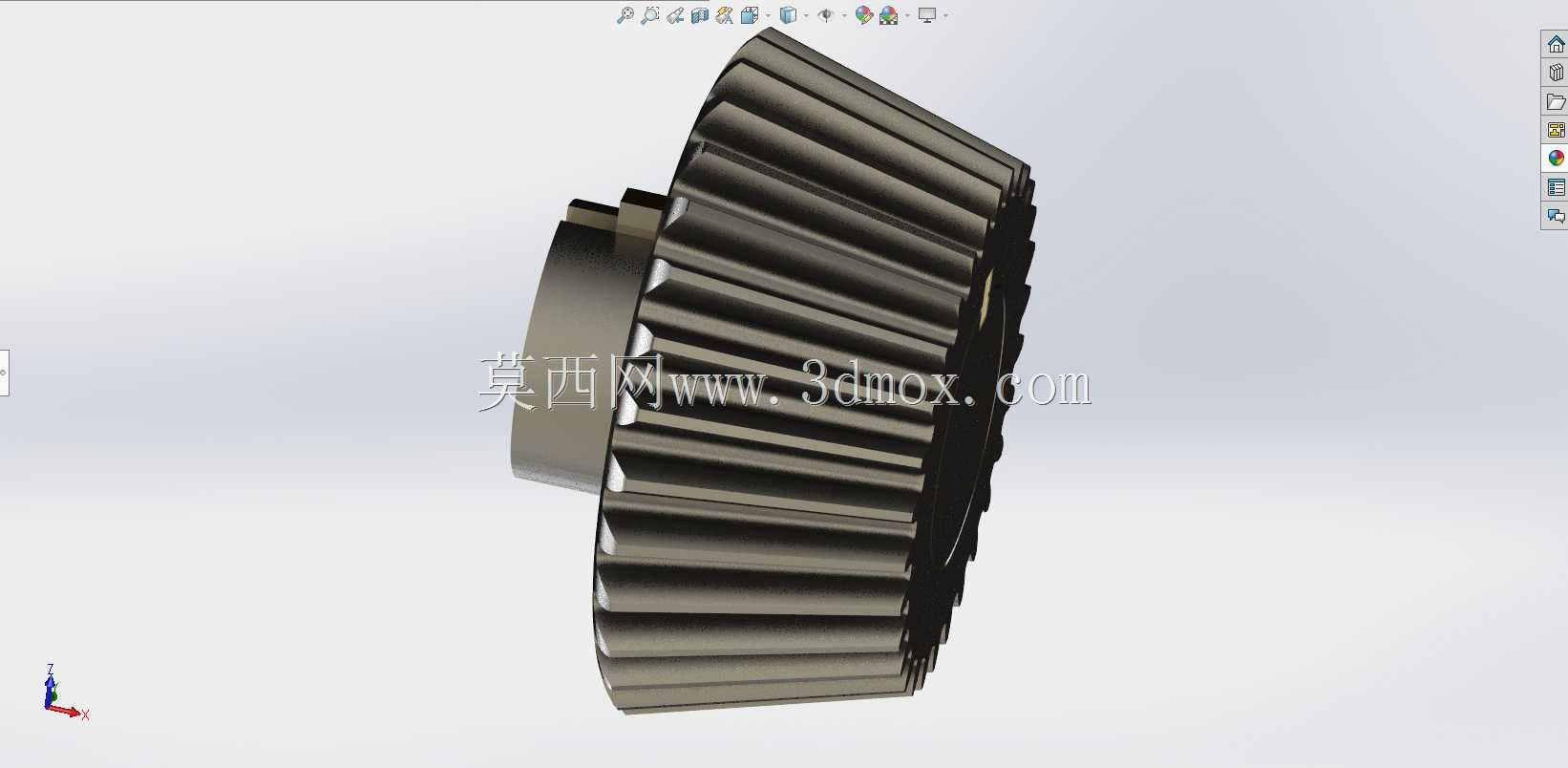

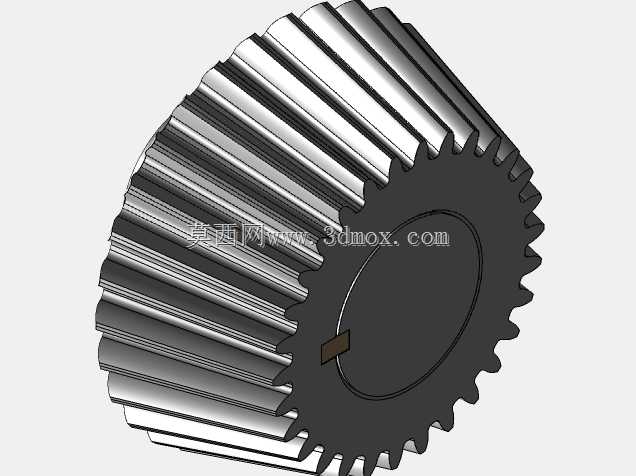

　　在各类需要改变动力传输轴线方向的机械结构中，锥齿轮是应用极为广泛的核心传动零件，这类零件的设计合理性直接决定了整套传动系统的运行平稳性、负载能力与使用寿命。这款锥齿轮采用直齿齿形结构，主要适配轴线相交的传动场景，常见的交角为90度，也可根据实际安装需求调整适配其他相交角度，覆盖轻工输送设备、小型机床进给机构、农业机械传动单元、园林工具动力端等多类场景的传动需求。从结构设计逻辑来看，这款锥齿轮的齿形沿节锥母线方向分布，齿厚从大端向小端逐步收窄，建模过程中严格遵循渐开线齿廓的生成逻辑，保证齿面啮合时的接触迹线沿齿长方向合理分布，避免出现偏载、点蚀等早期失效问题。轮毂部分采用带定位轴孔的一体式结构，轴孔与齿部的同轴度公差控制在合理区间，

　　安装时可通过平键配合实现周向固定，轮毂端面预留有轴向定位的贴合面，能与轴肩、锁紧挡圈等标准件配合完成轴向限位，避免运行过程中出现轴向窜动。从安装边界来看，这款锥齿轮的轴向安装尺寸需要匹配啮合配对齿轮的安装距，保证两节锥顶点重合，否则会出现齿侧间隙不均、啮合冲击增大的问题；径向尺寸方面，齿顶圆直径与安装腔体的内壁预留足够的安全间隙，避免运行过程中齿顶与腔体发生刮擦。实际选型应用时，需要根据传递的额定扭矩、输入转速、工况冲击系数核算齿面接触强度与齿根弯曲强度，确认模数、齿数、齿宽参数匹配负载需求，同时要保证配对齿轮的压力角、模数、螺旋角（直齿锥齿轮螺旋角为0）参数完全一致，才能实现平稳啮合。齿部的表面粗糙度需要满足传动件的加工要求，

　　建模时还原的齿根过渡圆角结构，能有效降低齿根处的应力集中系数，提升齿轮承受交变载荷的能力。在日常的设备维护场景中，这类锥齿轮的啮合区域需要定期涂抹润滑脂，尤其是在开式传动场景下，要避免硬质粉尘进入啮合面造成齿面磨粒磨损，闭式传动场景下则要配合齿轮箱的润滑油路设计，保证啮合面得到充分润滑降温。不同于圆柱齿轮仅能实现平行轴之间的动力传输，锥齿轮的空间传动特性让设备的整体结构布局更加紧凑，能在有限的安装空间内完成动力方向的转换，减少不必要的中间传动环节，提升整套传动系统的机械效率。建模过程中对齿形的精准还原，能为后续的有限元强度校核、运动仿真分析提供准确的模型基础，帮助结构工程师提前验证传动干涉、啮合轨迹等设计要点，减少实物样机的试错成本。
