可变截面涡轮增压器喷嘴结构设计

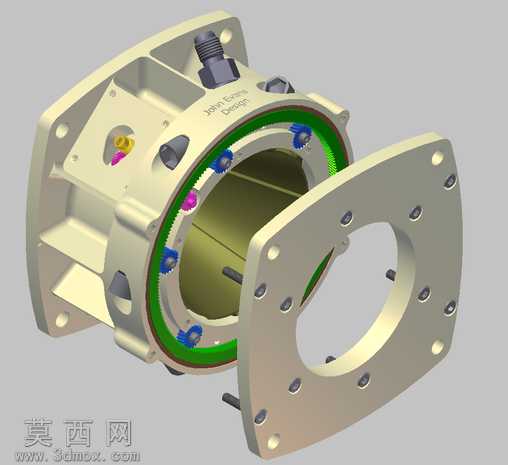

本模型为适配3升排量发动机的可变截面涡轮增压器喷嘴组件，整体采用三维参数化建模完成，所有零件按照实际装配约束完成配合，可直观呈现喷嘴环的完整工作形态。建模过程中严格遵循设计指标要求，针对9000RPM连续高转速运行、油冷散热的工况条件，对各部件的结构强度、配合间隙做了对应设计，还原了真实产品的工程设计逻辑。模型完整呈现了喷嘴环的核心结构：包含带安装定位孔的喷嘴壳体、周向均匀布置的可调喷嘴叶片、驱动叶片同步转动的齿圈传动结构、用于安装密封的端盖法兰，以及集成在壳体上的步进电机安装位、油路接口、定位销孔等细节结构，各零件的倒角、安装孔位、密封槽等工艺特征均完整还原，没有缺失关键设计细节。材质渲染上，壳体与端盖采用铸铝材质的哑光金属质感，齿圈与叶片采用合金钢的亮面金属质感，密封环采用橡胶材质的深绿色哑光质感，不同材质的区分清晰，可直观分辨各部件的功能属性。设计思路上，该可变截面喷嘴通过步进电机驱动蜗轮蜗杆结构，带动周向齿圈转动，进而同步驱动所有喷嘴叶片绕自身转轴偏转，实现涡轮进气截面的连续可调，兼顾发动机低转速下的增压响应速度与高转速下的增压压力控制，同时结构设计满足3轴加工、锥销定位的工艺要求，可使用标准工具完成拆装维护，适配量产加工的工艺需求，整体结构紧凑，集成度高，充分体现了涡轮增压器可变截面喷嘴的精密机械设计特点。
