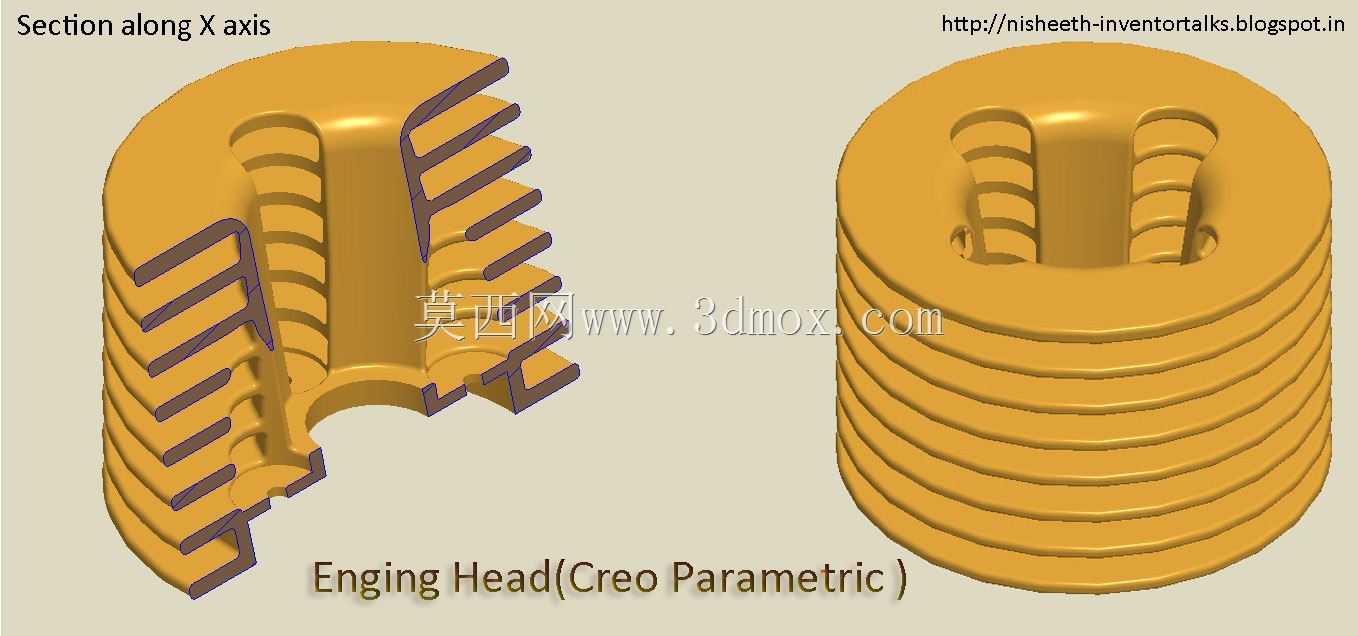

带散热鳍片结构的发动机缸头剖切展示

　　这款发动机缸头结构，主要适配小排量单缸风冷内燃机，常见于通用动力机械、小型农机、园林作业设备的动力单元上，承担着封闭气缸上部、配合活塞形成燃烧室、布置散热结构导出缸内燃烧余热的核心作用。从剖切展示的结构可以看到，设计阶段优先考虑了风冷工况下的散热效率，外壁环绕布置的多层环形散热鳍片，每一片的厚度、鳍片间距都经过热负荷校核，既保证足够的散热面积，又避免鳍片过密导致的通风阻力过大、积尘堵塞问题，在持续高负荷运转时，能让迎面气流顺着鳍片间隙快速带走热量，把缸头工作温度控制在材料许用范围内。缸头内部的型腔设计，直接对应燃烧室的上部轮廓，中间的通孔区域是气门布置与火花塞安装的预留空间，内壁的过渡圆角全部做了圆滑处理，减少应力集中的同时，

　　也能优化燃烧室内的气流组织，提升油气混合效率。做结构设计的时候，首先要匹配对应缸径的气缸安装边界，缸头下端的配合面平面度有严格公差要求，保证和缸体贴合后的密封性能，避免出现漏气、冲缸垫的故障；散热鳍片的排布方向，也和整机的安装姿态、导风罩的气流走向做了匹配，确保冷却气流能均匀扫过每一片鳍片，不会出现局部散热死角。从安装尺寸来看，这类缸头的径向尺寸由散热鳍片的最大外径决定，轴向高度则要配合燃烧室容积、气门行程的设计要求，和缸体、气门组件、火花塞的安装接口都做了标准化适配，不需要额外修改就能直接匹配同系列的动力总成。剖切视图的呈现方式，能让结构设计人员直观看到内部型腔和外部散热结构的对应关系，在做改型设计时，可以快速评估调整鳍片参数、修改内部轮廓对整体性能的影响，也能作为教学演示的直观案例，帮助初学者理解风冷发动机缸头的结构逻辑，搞清楚散热结构和内部功能区域的布局思路，避免设计时出现壁厚不均、散热不足、安装干涉等常见问题。
