船舶左侧控制操纵杆结构设计

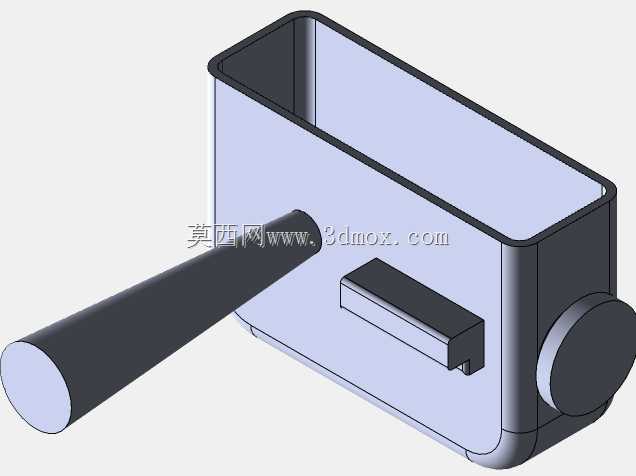

　　这款左舷操纵杆主要应用于小型船舶驾驶舱、内河作业艇的操控工位，作为驾驶人员向船舶动力系统、转向机构传递操控指令的核心人机交互部件，日常作业中承担着左侧操控区域的航向微调、航速切换、辅助功能触发等操作任务，适配单人驾驶的作业船型，能让驾驶人员在左手操控时保持自然的握持姿态，减少长时间航行的操作疲劳。从结构设计来看，整体采用盒式基座加长杆手柄的布局，基座为带圆角的矩形中空壳体，内部预留了电位器、微动开关、信号接线的安装空间，壳体侧壁预留的圆形轴孔用于操纵杆的摆动转轴安装，侧面突出的矩形凸台为功能拨杆的安装位，可集成喇叭、灯光切换等辅助操控按键，无需额外在操控台布置零散按钮。手柄采用圆柱型长杆设计，握持端做了平面封边处理，

　　避免握持时出现打滑问题，杆身与基座转轴的连接位置做了限位结构设计，可根据实际操控需求设定前后、左右的摆动角度范围，防止超程操作损坏内部传感元件。安装边界方面，基座底部为平面结构，可通过四颗螺栓直接固定在操控台的预埋安装板上，安装时需预留基座后方15mm的接线空间，手柄摆动范围内不能有其他操控部件干涉，整体安装高度从基座底面到手柄顶端约180mm，适配厚度20-50mm的操控台面板，安装开孔尺寸与基座外轮廓匹配即可，无需额外做复杂的沉台加工。设计过程中优先考虑了船用场景的操作可靠性，壳体接缝处预留了密封胶条的安装槽，可满足驾驶舱区域的防泼溅要求，手柄与转轴的连接位置采用耐磨衬套，减少长期反复摆动带来的磨损量，

　　内部元件的安装位做了定位筋设计，装配时无需额外调整即可对准安装位置，降低装配复杂度。实际使用时，操纵杆的摆动角度会通过内部的角度传感元件转化为电信号传递给船舶的控制系统，操作阻尼经过调校，既不会因为阻尼过小出现误碰偏移，也不会因为阻尼过大增加操作力度，适配不同力度的操作习惯，在近岸靠泊、狭窄航道航行等需要精准操控的场景下，能提供清晰的操作反馈，帮助驾驶人员精准控制船舶的行进状态。
