带安装支座风冷散热驱动电机结构

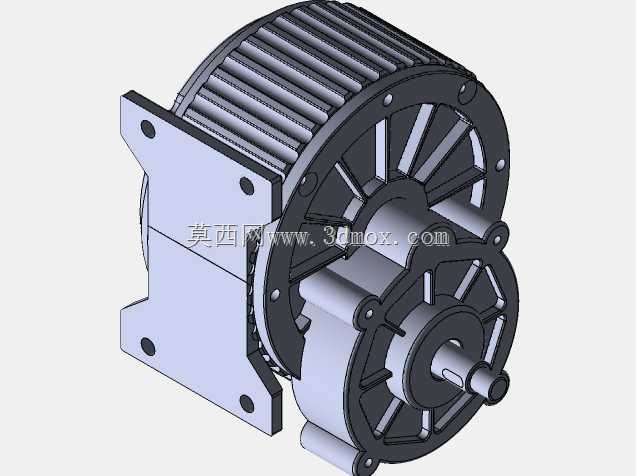

　　这款驱动电机的三维结构，在做结构设计时优先考虑了中小功率设备的动力适配需求，日常可配套在轻型输送设备、小型自动化专机、民用电动代步机具等场景中，作为核心旋转动力输出单元使用。从结构设计逻辑来看，机身外壳采用周向分布的散热鳍片结构，没有额外加装独立散热风扇，依靠设备运行时的空气自然对流带走定子绕组产生的热量，这种设计能压缩电机整体轴向尺寸，同时降低运行时的风阻噪音，适合对安装空间有严格限制、运行环境相对开阔通风的工况。输出轴端采用了带键槽的阶梯轴设计，能够通过平键传递额定扭矩，避免轴与传动件之间出现打滑空转的问题，轴伸端的轴承位预留了标准轴承的安装公差，可适配常规深沟球轴承，兼顾径向承载与一定的轴向载荷承受能力。

　　侧置的L型安装支座是这款结构的设计重点，支座上预留了四个对称分布的安装通孔，安装时可直接通过螺栓将电机固定在设备的安装立板或水平台面上，安装孔的位置公差按照通用机械安装标准设定，能匹配多数常规设备的安装位尺寸，不需要额外做转接板设计，减少现场安装的加工工作量。端盖部分采用辐条式镂空结构，既能够减轻电机整体的自重，又可以引导气流从端盖空隙进入电机内部，配合外壳的散热鳍片形成完整的散热风道，端盖与机身的连接采用周向均布的螺栓紧固，装配时可以保证定子与转子的同轴度，降低运行时的径向跳动。在建模过程中，所有配合面都预留了合理的装配公差，比如定子与机壳的过盈配合面、轴承与端盖轴承室的过渡配合面，都按照机械设计手册的公差要求做了尺寸约束，

　　结构工程师拿到模型后可以直接根据自身设备的安装空间调整支座尺寸，或者修改轴伸长度来适配不同的传动连接件，不需要从零开始搭建电机的基础结构，能大幅缩短设备开发阶段的动力部件选型建模周期。需要注意的是，这款电机的安装支座与机壳为一体化结构设计，安装时的受力点直接落在机壳的加强筋位置，能够承受额定扭矩输出时的反作用力，不会出现支座变形的问题，适合连续运行的工况使用。
