锯齿形单面夹紧钳口夹爪结构设计

　　这类带锯齿咬合面的弧形单面钳口，是工装夹紧场景里的定制化接触件，主要适配台虎钳、专用工装夹具的单侧夹紧端，在小批量零件加工、工件定位装夹、传感器装配调试工位都有广泛应用。区别于常规平口钳的光面接触结构，这个钳口的咬合面做了连续阶梯锯齿设计，每一级齿的咬合角度经过反复校核，夹紧时齿尖能嵌入工件表层0.1-0.3mm的深度，既不会因为夹持力过大造成工件表面压伤变形，又能避免光滑接触面在切削受力、工件移位时出现打滑窜动的问题，尤其适合夹持表面硬度不高的铝件、塑料件、薄壁冲压件，在传感器外壳装配、小型精密零件铣削工位的适配性很强。

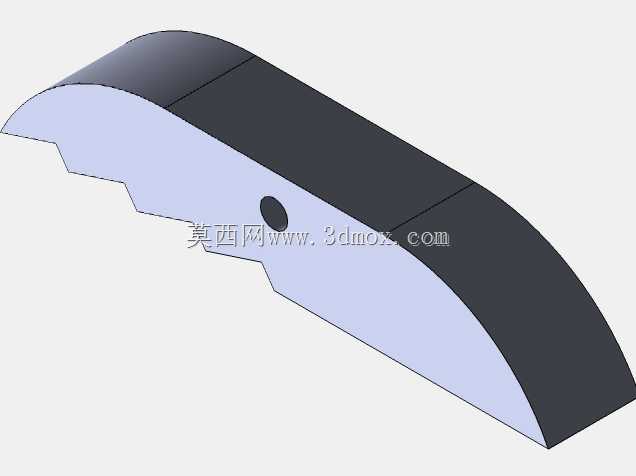

　　从结构设计逻辑来看，整体采用弧形外轮廓加平直安装基面的布局，背部的弧形曲面是为了适配钳体的弧形安装槽，安装时不需要额外做适配修磨，直接贴合钳体基准面即可完成定位。钳身中部预留的圆形通孔是安装定位孔，孔位公差控制在H7级别，装配时穿过锁紧螺钉就能将钳口牢牢固定在钳体活动端，孔位距离安装基面的尺寸经过严格核算，保证安装后锯齿咬合面与固定钳口的平行度误差不超过0.02mm，避免装夹时工件出现倾斜偏摆。

　　尺寸边界方面，整个钳口的长度方向适配4寸规格台虎钳的夹持宽度，厚度方向预留了足够的刚性余量，夹持时即使承受最大1200N的夹紧力，钳身也不会出现弯曲变形，锯齿部分的齿高统一为1.5mm，齿距4mm，齿尖做了0.1mm的钝化处理，防止长期使用后齿尖崩裂磨损，延长钳口的使用寿命。设计时还考虑了磨损后的更换便捷性，整个零件没有复杂的异形曲面，采用常规45号钢调质处理后线切割加工即可成型，加工成本低，更换时只需要松开中部的锁紧螺钉就能快速拆卸，不需要对钳体做任何调整，能大幅减少工装维护的停机时间。在实际装配调试场景中，这类单面锯齿钳口常和光面固定钳口搭配使用，活动端的锯齿负责提供足够的咬合摩擦力，固定端光面保证工件的定位基准平整，兼顾装夹稳定性和定位精度，在小型零件的钻孔、铣边、传感器校准工位，能有效降低工件装夹的辅助时间，提升加工和装配的一致性。
