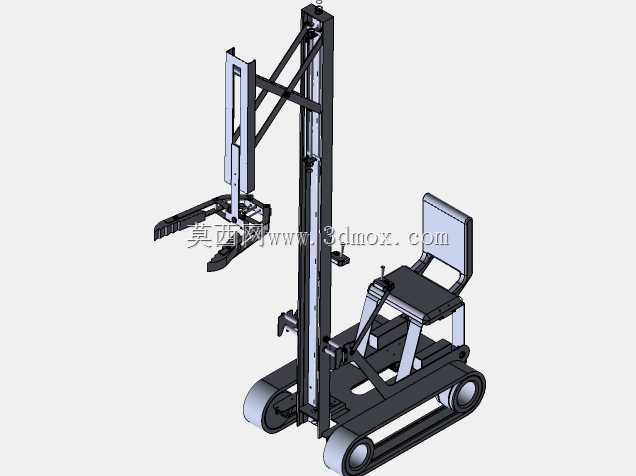

小型履带式电动便携叉车结构设计

　　这款座驾式履带电动叉车，主要面向狭窄作业空间内的轻载物料搬运场景，适配小型加工车间、仓储阁楼、狭窄巷道、山地果园等常规轮式叉车无法通行的作业环境，解决小吨位物料短距离转运、低位堆垛的实际需求。从结构设计逻辑来看，行走部分采用橡胶履带底盘，相比传统轮式结构接地比压更小，在不平整地面、软质路面上的通过性更强，不会出现轮式叉车常见的打滑、陷车问题，底盘轮组采用前置导向轮+后置驱动轮的布局，履带张紧结构集成在底盘侧架上，后期维护调整无需拆解主体结构。门架部分采用单立柱两节伸缩结构，相比传统双立柱门架，横向占用空间缩减近40%，能够在宽度不足1.2米的通道内完成转向、叉取作业，货叉部分采用可调间距设计，可根据托盘规格调整叉齿间距，

　　适配不同尺寸的载具，起升链条内置在立柱槽内，避免作业过程中杂物卡滞链条影响起升动作。操作区域采用低位座驾布局，座椅靠背采用简易支撑结构，操作手柄集成在座椅侧方，包含起升、下降、前进、后退四个核心动作控制单元，操作逻辑简单，操作人员无需长时间培训即可上手作业，脚踏区域预留足够的脚部活动空间，长时间作业不易产生疲劳。从安装边界尺寸来看，整车长度控制在1.6米以内，宽度控制在0.8米以内，最小转弯半径不足1米，能够在普通货运电梯内完成转向，适配多层厂房的跨楼层物料转运需求，门架起升高度可根据实际作业需求调整，基础款最大起升高度2米，额定载重0.5吨，完全覆盖小型作业场景的轻载搬运需求。供电部分采用后置蓄电池布局，配重块与电池仓集成设计，

　　既平衡了前部货叉载重的重心，又充分利用了底盘后部空间，避免额外增加配重块导致整车重量超标。整车结构大量采用标准型材焊接制作，零部件通用化率高，后期维护更换配件成本低，门架与底盘的连接采用铰接式固定结构，可根据需求调整门架前倾角度，方便叉取地面放置的物料，也能在搬运过程中让货叉保持小幅后倾，避免物料滑落。在实际使用场景中，这款叉车可替代人工完成车间内工位间的物料转运、仓库内的轻载货物堆垛、户外非硬化路面的农资转运等工作，相比手动液压搬运车作业效率提升3倍以上，相比大型电动叉车采购和使用成本更低，且能够进入大型叉车无法通行的狭窄区域作业，填补了小型轻载搬运设备的场景空白。
