带真实刻度的测量比例钢尺三维建模

　　日常机械加工、装配调试、教学演示场景中，这类带真实刻度的测量尺是出镜率极高的基础工具，小到零件划线定位、装配间隙核对，大到教学场景下的测量原理演示、工装夹具的初步尺寸核验，都能看到这类量具的身影。不同于工业级高精度游标卡尺、千分尺的精密测量定位，这类钢尺更偏向快速尺寸读取、现场粗测、划线辅助的用途，对刻度的辨识度、尺身的刚性、边缘的平直度都有明确的工程要求。

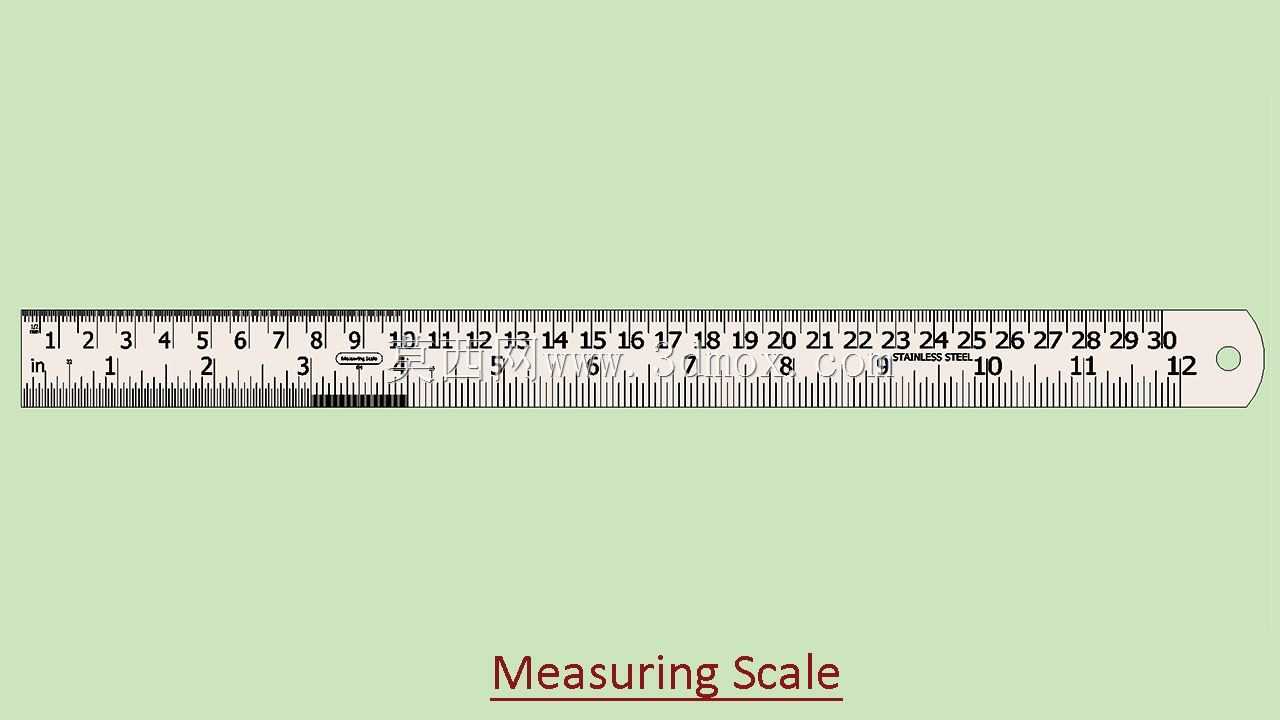

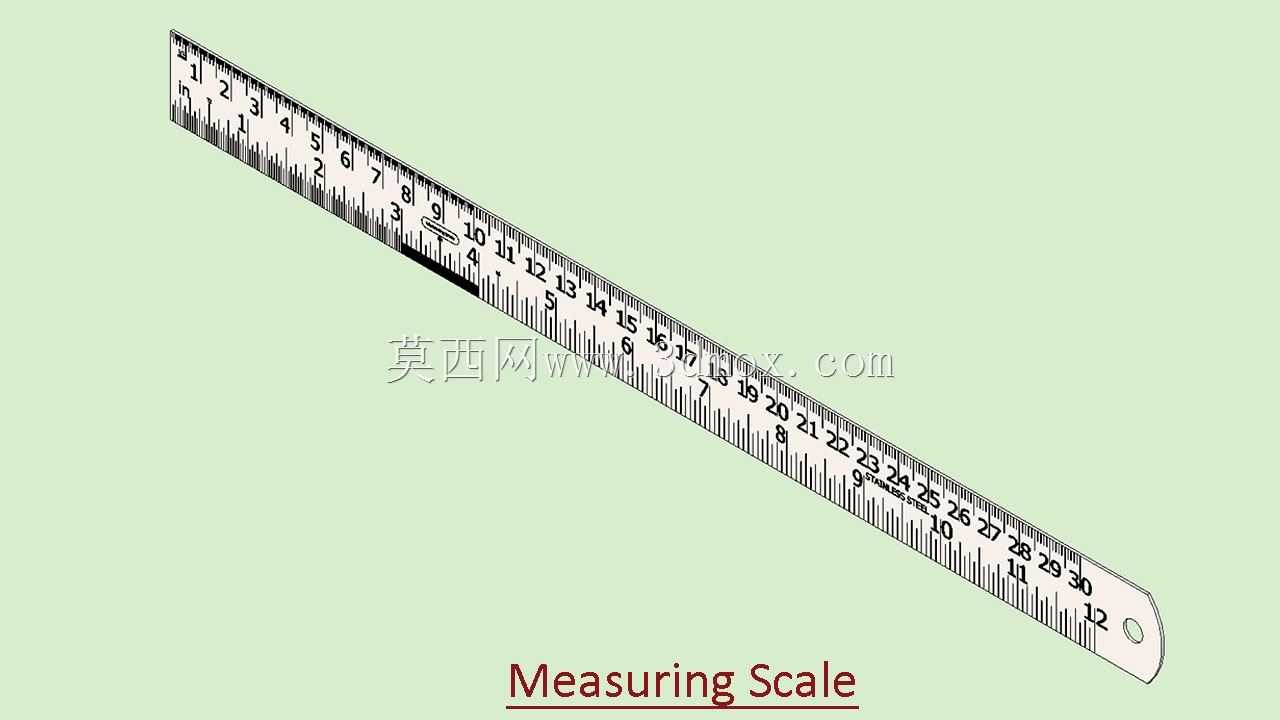

　　从设计逻辑来看，建模时首先要确定尺身的基础轮廓，整体采用长条形薄钢板结构，尺身厚度控制在日常手持使用的合理区间，既保证足够刚性避免弯折变形，又不会因为过厚导致手持硌手、携带不便。尺身一端做圆弧过渡处理，预留悬挂孔位，方便作业现场悬挂收纳，避免随手放置导致尺身刮花、刻度磨损。刻度设计是整个模型的核心部分，需要严格对应公制长度单位的刻度规范，毫米刻度线最短最细，厘米刻度线长度次之，整十厘米的刻度线最长，同时对应标注清晰的数字标识，刻度线的深度、宽度要符合实际蚀刻工艺的特征，既不会因为刻度太浅导致磨损后无法辨识，也不会因为刻度过深破坏尺身的结构强度。

　　建模过程中要注意尺身边缘的倒角处理，实际使用中钢尺的边缘需要保持平直以满足划线辅助的需求，但锐边必须做微小倒角去除毛刺，避免使用过程中割伤操作人员。尺身表面的处理效果也要贴合实际产品特征，刻度区域采用哑光白底提升刻度辨识度，避免反光导致读数困难，尺身其余部分做金属拉丝质感处理，提升耐磨性能。从安装和使用边界来看，这类钢尺不需要复杂的安装固定结构，本身作为手持工具使用，整体长度覆盖30厘米的常用测量区间，能够满足绝大多数现场作业、教学演示的尺寸测量需求，尺身宽度控制在方便手持捏持的尺寸，长时间使用也不会产生明显的握持疲劳。

　　在结构细节上，要还原真实钢尺的刻度排布逻辑，正反两面可以对应不同的刻度标识，满足不同场景下的读数习惯，尺身末端的零刻度位置要和尺身边缘严格对齐，避免测量时出现系统误差，悬挂孔的位置要避开刻度区域，不会破坏有效测量长度的刻度完整性。这类模型除了用于三维建模教学演示之外，也可以用于装配场景的工具摆放模拟、教学课件的可视化演示、工装作业指导书的配图制作，帮助相关从业者更直观地理解测量工具的使用场景和结构特征。
