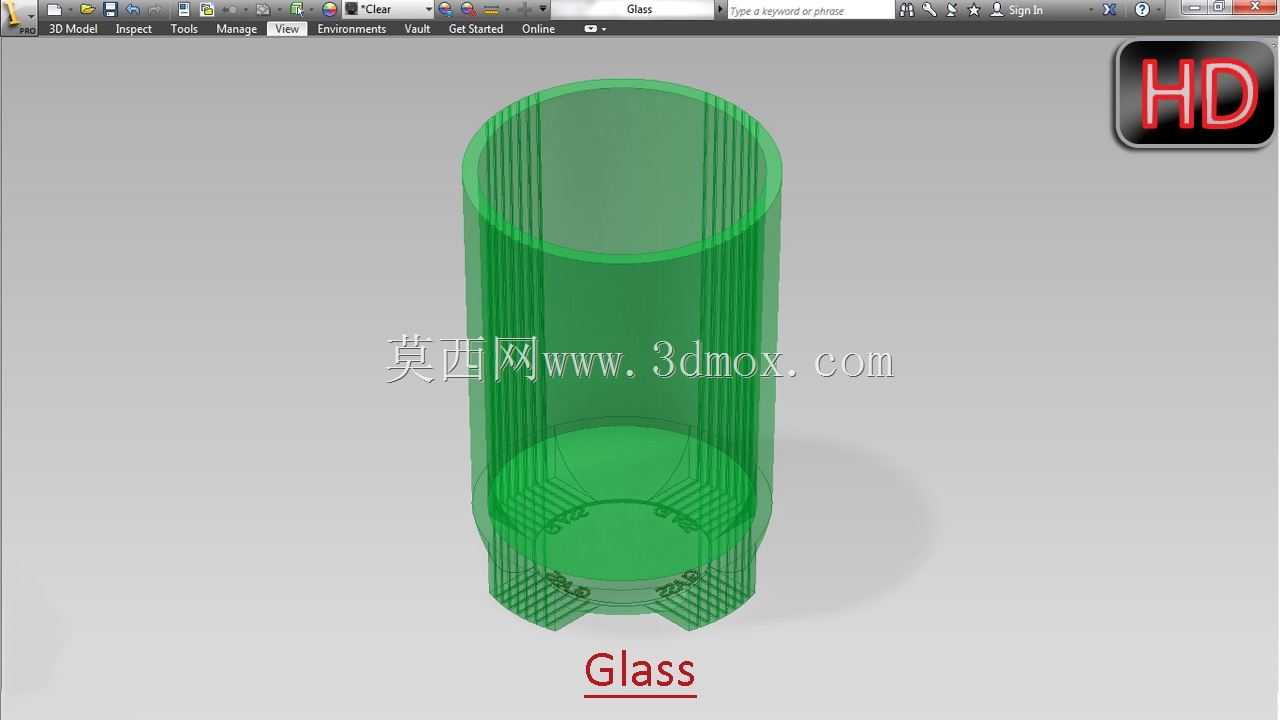

透明玻璃杯体结构三维设计

　　日常接触的透明玻璃杯，看似结构简单，实则在三维建模阶段需要兼顾成型工艺、使用体验与结构可靠性的多重要求。从实际使用场景来看，这类直筒型玻璃杯多用于日常饮水、饮品盛装，部分同结构衍生款也可作为实验室量取容器、小型化工取样容器使用，不同应用场景下对壁厚均匀性、底部承重能力、边缘顺滑度的要求各有侧重。设计阶段首先要确定杯体的核心尺寸边界，常规家用款杯身内径通常在60-80mm区间，整体高度控制在100-150mm，壁厚保持在2-3mm，这个厚度区间既能保证玻璃成型时的料流填充顺畅，避免出现厚薄不均导致的冷却应力开裂，也能兼顾手持时的重量感知，不会因壁过厚导致整杯过重，也不会因壁过薄出现磕碰易碎的问题。杯底位置设计有三个均匀分布的定位凸脚，

　　这一结构并非装饰作用，而是考虑到玻璃杯放置在桌面时的稳定性，三个凸脚可以形成稳定的支撑平面，即使桌面存在轻微的不平整，也能避免杯体放置时出现晃动，同时凸脚的存在可以让杯底与桌面之间留出微小间隙，避免盛放热饮时杯底直接接触桌面产生局部温差，减少玻璃因骤热骤冷出现炸裂的概率。杯口位置做了圆弧卷边处理，建模时需要将卷边的圆角半径控制在1.5-2mm，这个尺寸既能保证饮用时唇部接触的顺滑感，不会出现锋利边缘割伤的问题，也能在玻璃成型时让口部的料流充分填充，避免出现口部缺料、毛边的缺陷。杯身整体采用直筒回转体结构，建模时优先通过草图旋转生成基础实体，再对底部凸脚、口部卷边做局部特征处理，这种建模思路可以保证杯身整体的同轴度，

　　避免后续出工程图时出现尺寸基准偏移的问题。透明材质的渲染表现上，需要设置合适的透光率与折射参数，还原玻璃材质的通透质感，方便在设计阶段直观评估壁厚均匀性，因为玻璃材质的厚薄差异会直接体现在透光后的视觉效果上，通过渲染预览可以快速定位壁厚突变的位置，提前调整结构参数。从安装与适配角度来看，这类杯体如果搭配杯盖、杯套使用，需要在杯身靠近口部的位置预留1-2mm的配合公差带，保证杯盖可以顺畅旋合或者卡接，不会出现过紧卡滞或者过松脱落的问题。底部凸脚的高度控制在1-1.5mm即可，过高会导致杯体重心上移，反而降低放置稳定性，过低则无法起到预留散热间隙、补偿桌面不平的作用。结构校验阶段需要重点做承重仿真，模拟杯体盛满液体时的底部应力分布，确保底部与侧壁衔接的圆角位置应力集中系数在安全范围内，避免日常使用中出现底部脱落的问题。
