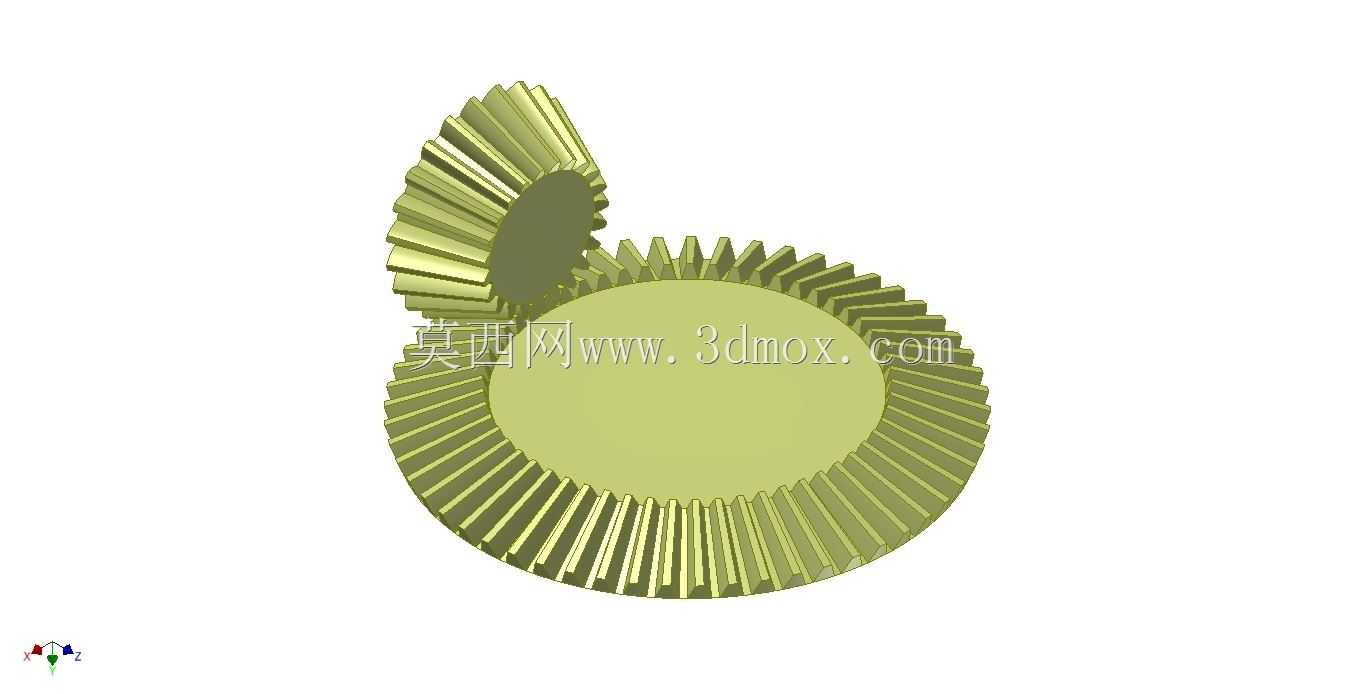

正交啮合锥齿轮传动结构动画演示

　　这套锥齿轮传动结构，核心解决相交轴系间的旋转动力传递需求，常见于差速器、机床分度头、工业机器人关节、小型农机转向机构等需要改变动力传输方向的设备部位，可实现两垂直相交轴间的定传动比动力输送，相比交错轴传动结构，啮合重合度更高，传动过程的背隙可控性更强，适合中低速、中等载荷的动力换向场景。从结构设计逻辑来看，两个锥齿轮的节锥顶点完全重合，齿形沿节锥母线方向呈放射状分布，齿厚从大端向小端逐步收窄，齿面做了适配啮合轨迹的倒角处理，避免装配过程中齿端发生磕碰卡滞，同时降低啮合起始阶段的冲击载荷。建模过程中严格遵循锥齿轮啮合的几何约束关系，保证两轴夹角为90度的标准正交配置，齿形参数匹配标准渐开线锥齿的轮廓要求，

　　动画演示完整还原了轮齿依次进入啮合、承载接触、逐步退出啮合的全过程，可直观观察啮合接触区的位置变化，验证传动过程中是否存在齿面干涉、传动卡滞的问题。在实际安装适配层面，这类锥齿轮的安装边界需要严格控制两轴的轴向位置，保证节锥面完全贴合，轴向窜动量需要控制在允许公差范围内，否则会出现接触区偏移，加剧齿面偏磨，降低传动件使用寿命。大端齿顶圆、安装距、轴孔直径等关键尺寸需要匹配安装腔体的空间余量，避免轮齿转动过程中与腔体内壁、周边紧固件发生运动干涉。齿部的倒角结构除了装配导向作用外，还能去除齿端加工毛刺，改善热处理过程的应力集中问题，减少齿端崩裂的失效风险。动画中呈现的啮合状态，可用于前期设计阶段的传动校验，

　　帮助结构工程师快速判断轮齿参数、轴系夹角、安装位置是否匹配，省去大量物理样机试装验证的成本，尤其适合非标传动机构的前期方案迭代，能直观展示动力换向的传动路径，给装配、运维环节的人员提供清晰的结构参考，理解轮齿啮合的配合关系，避免装配过程中因啮合位置调整不当导致的早期磨损、传动异响等问题。
