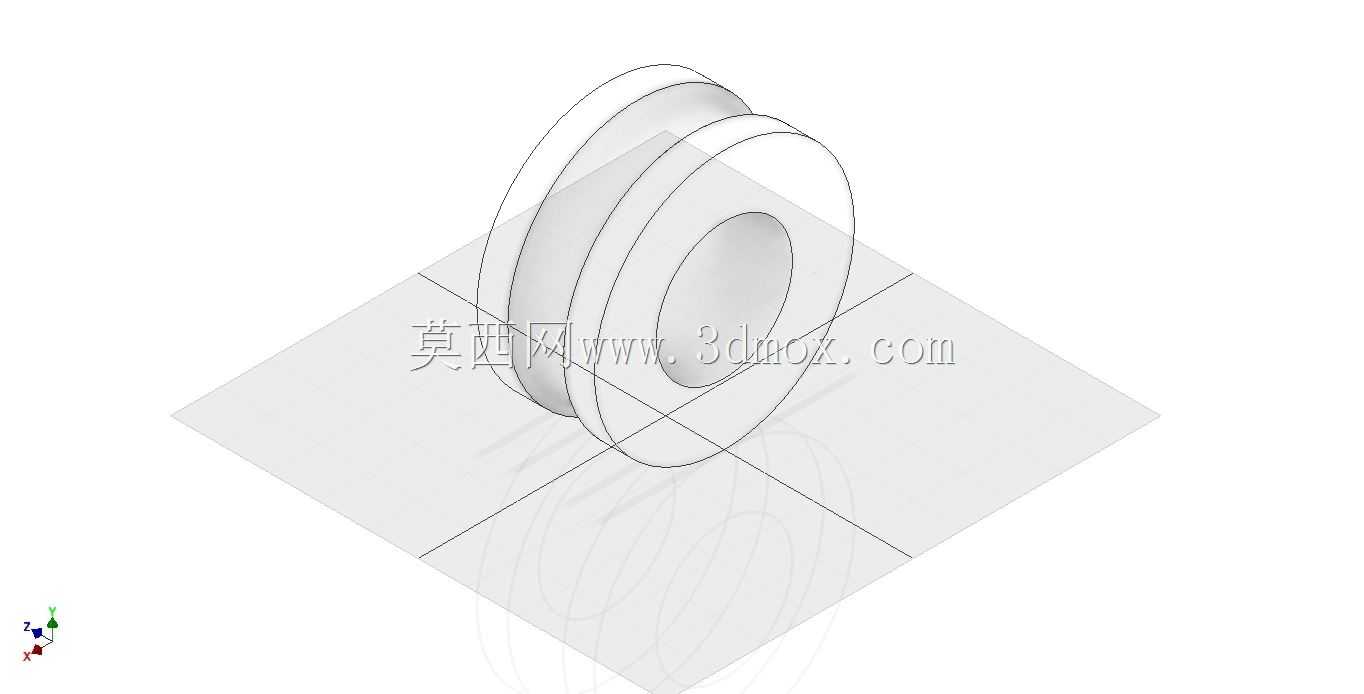

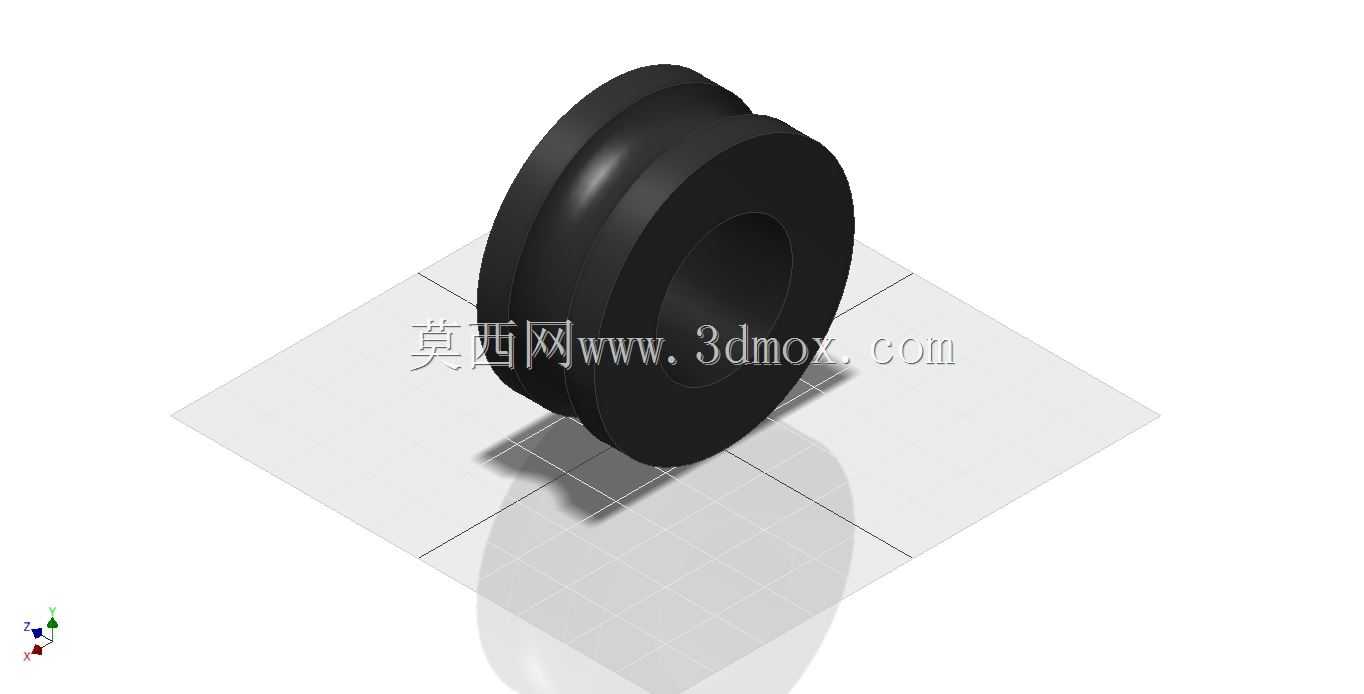

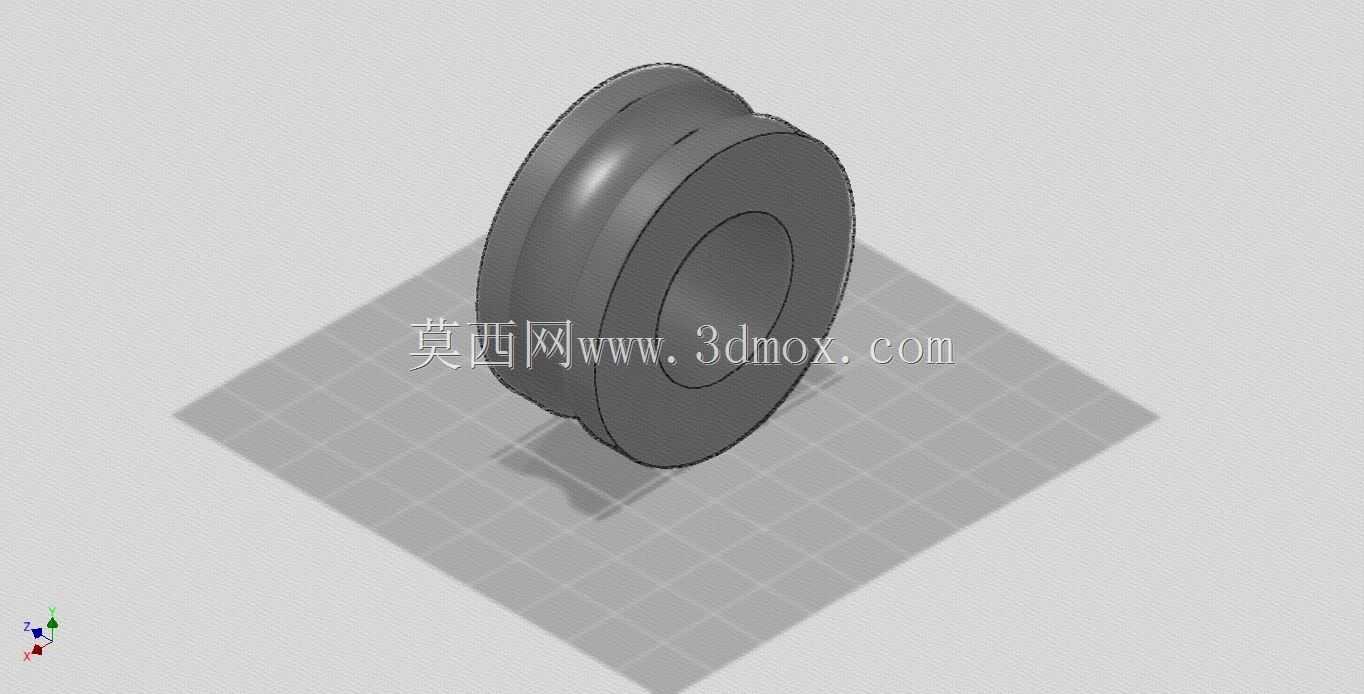

带V型槽橡胶包覆工业传动滑轮结构

　　这类带V型环槽的橡胶包覆滑轮，在轻工输送线、小型物料提升设备、门窗启闭传动机构里的应用占比很高，日常做设备改型时经常会碰到这类零件的选型或建模需求。从结构上看，轮体核心为刚性支撑结构，外层包覆橡胶材质，核心作用是增大轮面与配套绳索、圆带的接触摩擦力，避免传动过程中出现打滑、跳带问题，同时橡胶层可以缓冲传动过程中的振动，降低运行噪音，也能减少绳索或传动带的磨损，延长整套传动组件的使用寿命。轮体中心为通孔安装结构，设计时需要匹配对应规格的转轴或轴承外径，安装边界要预留轮体转动的侧向间隙，避免轮面与安装支架发生摩擦干涉；轮缘的V型槽角度需要和配套使用的圆带、钢丝绳直径匹配，槽深要保证传动件嵌入后不会出现脱槽风险，

　　通常槽深设置为传动件直径的三分之一到二分之一之间，既保证足够的包覆接触面积，也不会因为槽过深导致传动件卡滞。做这类零件的三维建模时，首先要确定安装轴孔的尺寸公差，根据承载需求确定轮芯的壁厚，外层橡胶的厚度通常根据载荷大小设置在3到8毫米区间，载荷越大橡胶层可适当加厚，但要控制轮体整体的转动惯量，避免高速传动时出现动平衡问题。实际应用中，这类滑轮既可以作为动力传动轮传递扭矩，也可以作为导向轮改变绳索或传动带的走向，在小型起重设备、自动化生产线的物料移载机构、家用电梯的门机传动系统里都能见到同结构的零件。设计时还要注意轮体两侧的挡边高度，挡边需要高出槽底足够尺寸，防止传动件在运行偏移时脱出轮槽，轮体的端面要做倒角处理，

　　避免安装时刮伤操作人员或配套的密封组件。如果是用于有腐蚀环境的场景，轮芯材质可以选用工程塑料或不锈钢，橡胶层选用耐油耐老化的丁腈橡胶材质，适配不同的工况需求；如果是用于高速传动场景，建模时还要做动平衡校验的结构预留，在轮体端面设置去重槽结构，保证高速转动时的稳定性。
