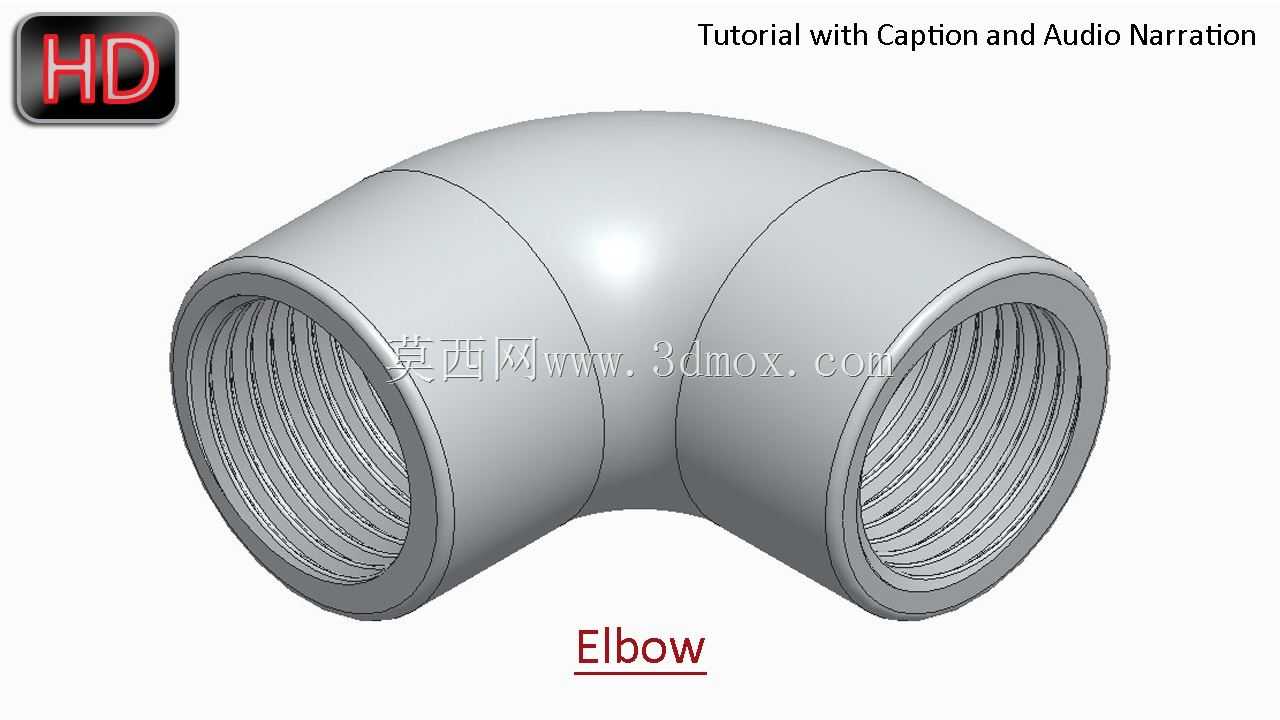

内螺纹90度直角连接弯头结构设计

　　在民用给排水、化工流体输送、气动控制回路等诸多管路布设场景中，90度内螺纹弯头是改变管路走向最常用的连接件之一，这类零件的设计合理性直接影响管路的密封性能、流体阻力与安装便捷性。这款弯头采用等径90度转弯结构，两端均为标准内螺纹接口，可直接与同规格外螺纹管材、阀件旋合连接，无需额外焊接或法兰转接，在小口径低压管路的现场布设中能大幅降低施工难度，减少接口泄漏风险。从结构设计逻辑来看，弯头的转弯圆弧段采用平滑过渡曲率，避免直角转折造成的流体冲蚀与流阻激增，内壁螺纹段与转弯段的衔接处做了圆角处理，既可以减少流体在转角处的涡流产生，也能避免应力集中导致的壳体开裂，适配常温常压下的水、低压气体、无强腐蚀性流体的输送场景。外形尺寸上，

　　弯头两端的螺纹轴线严格垂直，同轴度与端面垂直度公差控制在管路安装允许范围内，两端接口的外圆预留了足够的扳手夹持位，现场安装时可以用普通管钳直接夹持施力，不会因夹持力过大造成壳体变形。安装边界方面，这类弯头的转弯半径适配同管径管路的最小布设空间，在管路需要贴墙、转角或者避让其他设备构件时，能以最小的空间占用完成90度转向，不需要额外增加短接管路调整位置。建模过程中，螺纹特征采用参数化逻辑构建，可根据不同的管径标准、螺纹牙型快速调整参数生成对应规格的模型，转弯段的壁厚根据公称压力等级做了等强度设计，螺纹啮合长度满足常规低压管路的密封与连接强度要求，不需要额外增加密封焊即可在额定压力下保持可靠连接。在实际设备配套中，

　　这类弯头常搭配直通接头、三通、球阀等零件共同组成完整管路系统，广泛应用于小型设备的内部流体回路、家装给排水管路、车间压缩空气支管路等场景，其标准化的接口尺寸可以和市面上绝大多数同规格管材配件互换，不需要单独定制转接件，后期维护更换也十分便捷。结构设计时还考虑了铸造或注塑成型的工艺性，外壁没有尖锐棱角与厚薄突变区域，成型过程中不容易出现缩孔、缺料等缺陷，适合批量生产加工。
