平板式合页铰链结构三维建模设计

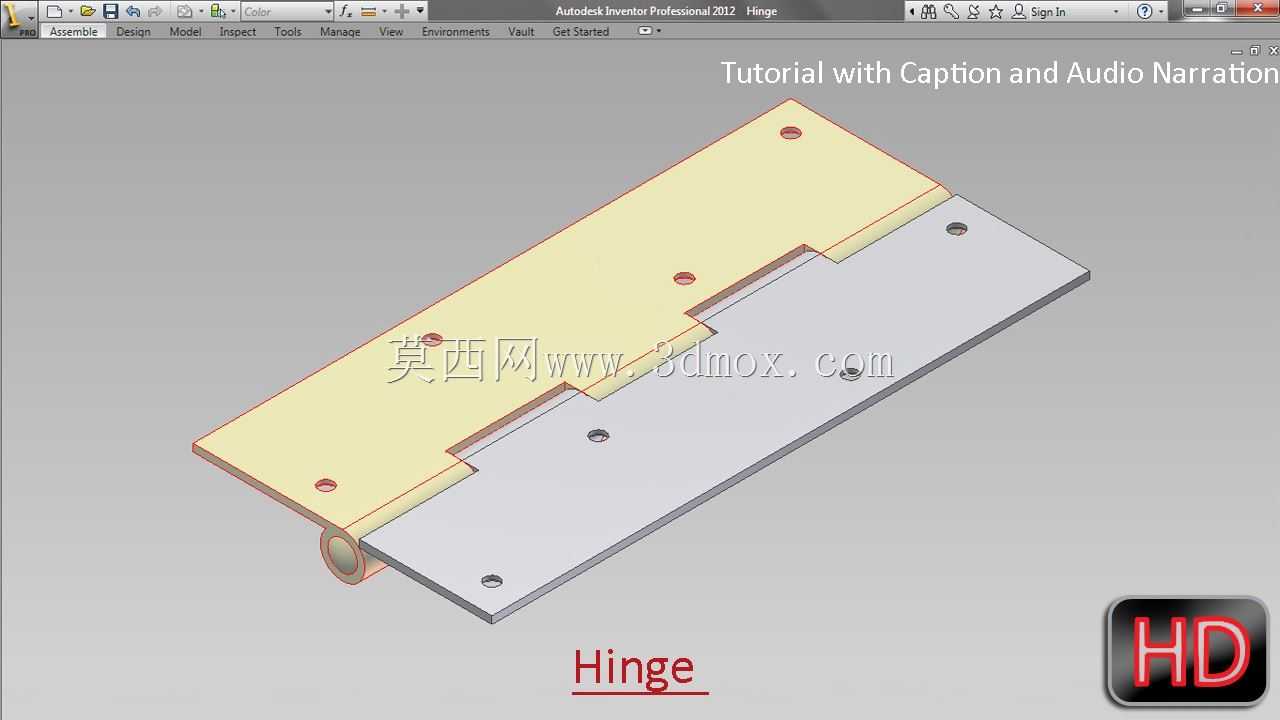

　　这类平板式铰链多应用在小型设备舱门、仪器仪表翻盖、薄型钣金防护门的铰接场景中，核心作用是实现两个被连接件之间的定轴转动，同时保证闭合状态下两平面的贴合度，避免出现错位、翘边的问题。从结构设计来看，该铰链采用双片平板加卷边转轴的经典结构，其中一片板件设置三个安装孔位，另一片设置四个安装孔位，孔位均采用沉头设计，安装后螺钉头部不会突出板件表面，保证连接面的平整性，不会对相邻部件造成刮擦干涉。设计过程中首先要确定转轴的转动间隙，卷边处的同轴度公差需要控制在合理范围，既要保证转动时无卡滞，又要避免间隙过大导致门板晃动，通常转动副的配合间隙选取0.02-0.05mm即可满足常规使用需求。板件的厚度根据承载需求设定，该款属于轻载型铰链，

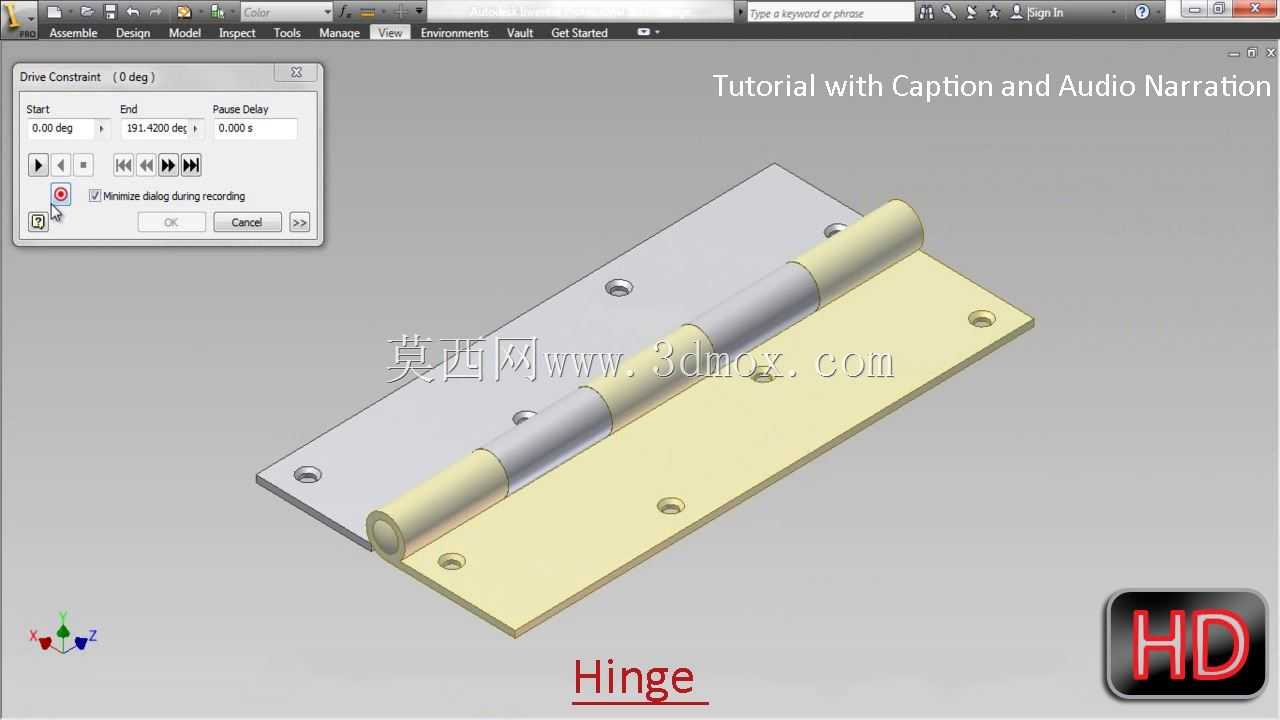

　　板厚选取1.5-2mm的钣金材质即可，卷边处通过卷圆工艺成型，转轴采用穿轴式设计，两端做铆压处理防止轴销脱出。安装边界方面，两片板件展开后总长度根据门板开合角度需求确定，当开合角度需要达到180度时，两片板的边缘在转动到极限位置时不能发生干涉，因此在板件对接处做了错位切边处理，转动时两片板的边缘可顺利错开，不会出现顶死的情况。建模时需要先绘制单片板的草图，预留出卷边的展开余量，通过卷圆特征生成转轴套筒，之后装配轴销，添加转动约束来验证开合过程的干涉情况，同时可通过驱动约束模拟实际开合动作，检查全行程内的结构合理性。这类铰链在实际选型时需要重点关注安装孔的孔距是否与门板、门框的预设孔位匹配，避免出现安装错位，

　　同时转轴的径向承载能力要匹配门板的重量，若门板重量偏大则需要适当增加板厚与轴销直径，防止长期使用后出现变形下垂的问题。在设备装配场景中，这类平板铰链不需要额外挖槽预埋，直接通过螺钉固定在两个被连接件表面即可，安装便捷性较高，适合表面安装的薄型门体使用，日常维护时仅需要在转轴处定期添加润滑脂，即可保证转动顺畅，降低磨损异响的概率。
