高精度Maxon DCX有刷直流电机结构模型

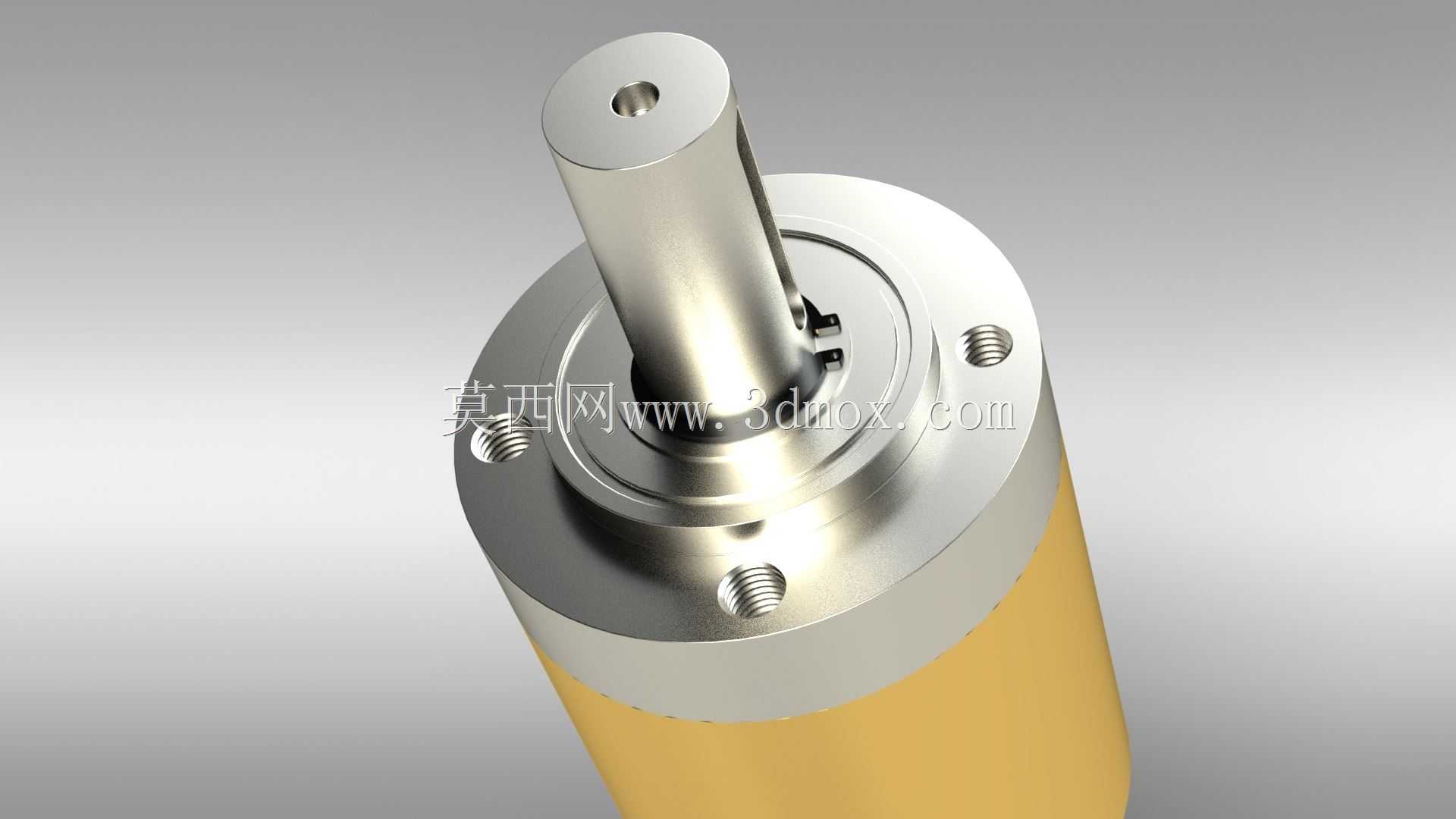

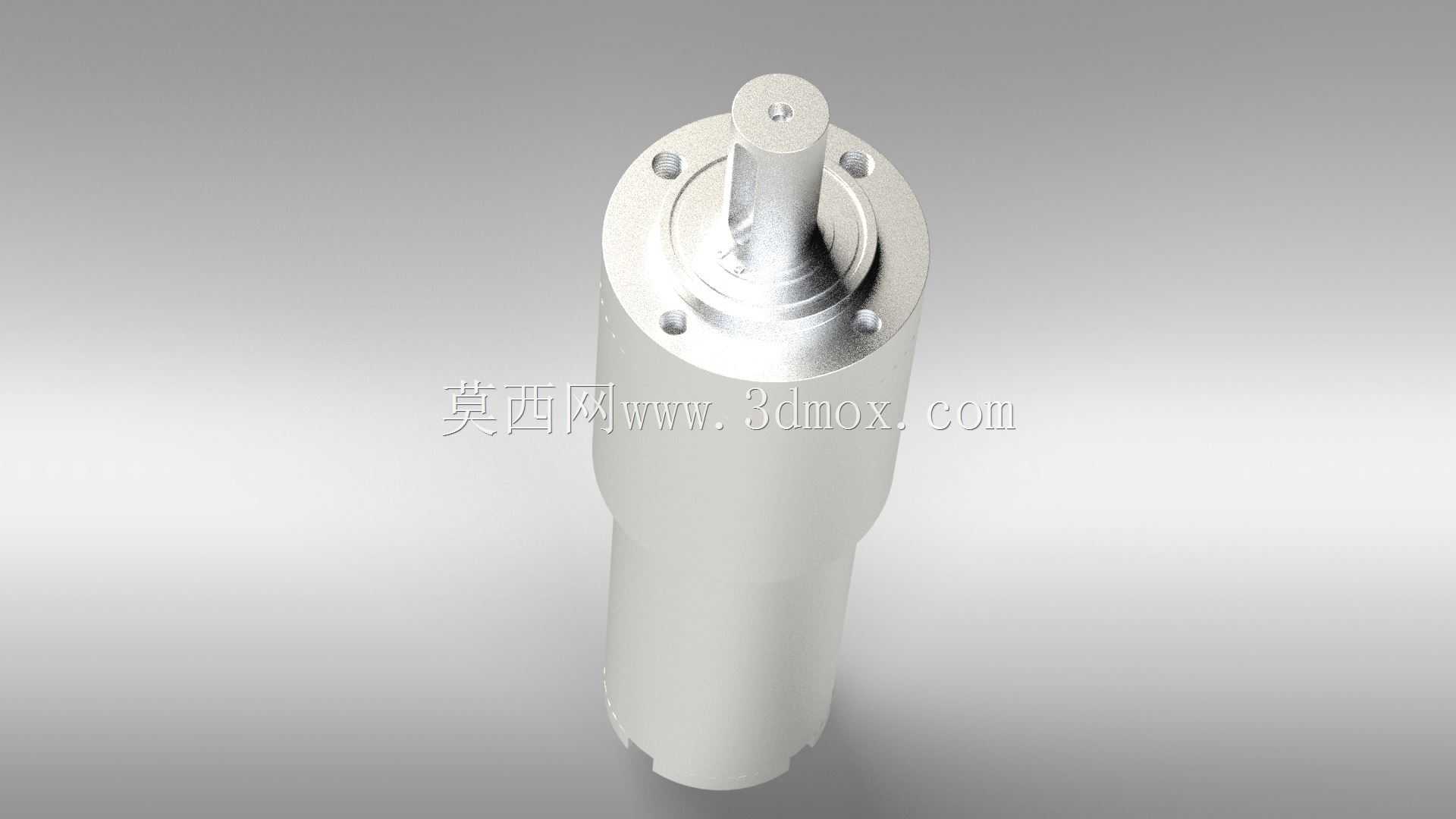

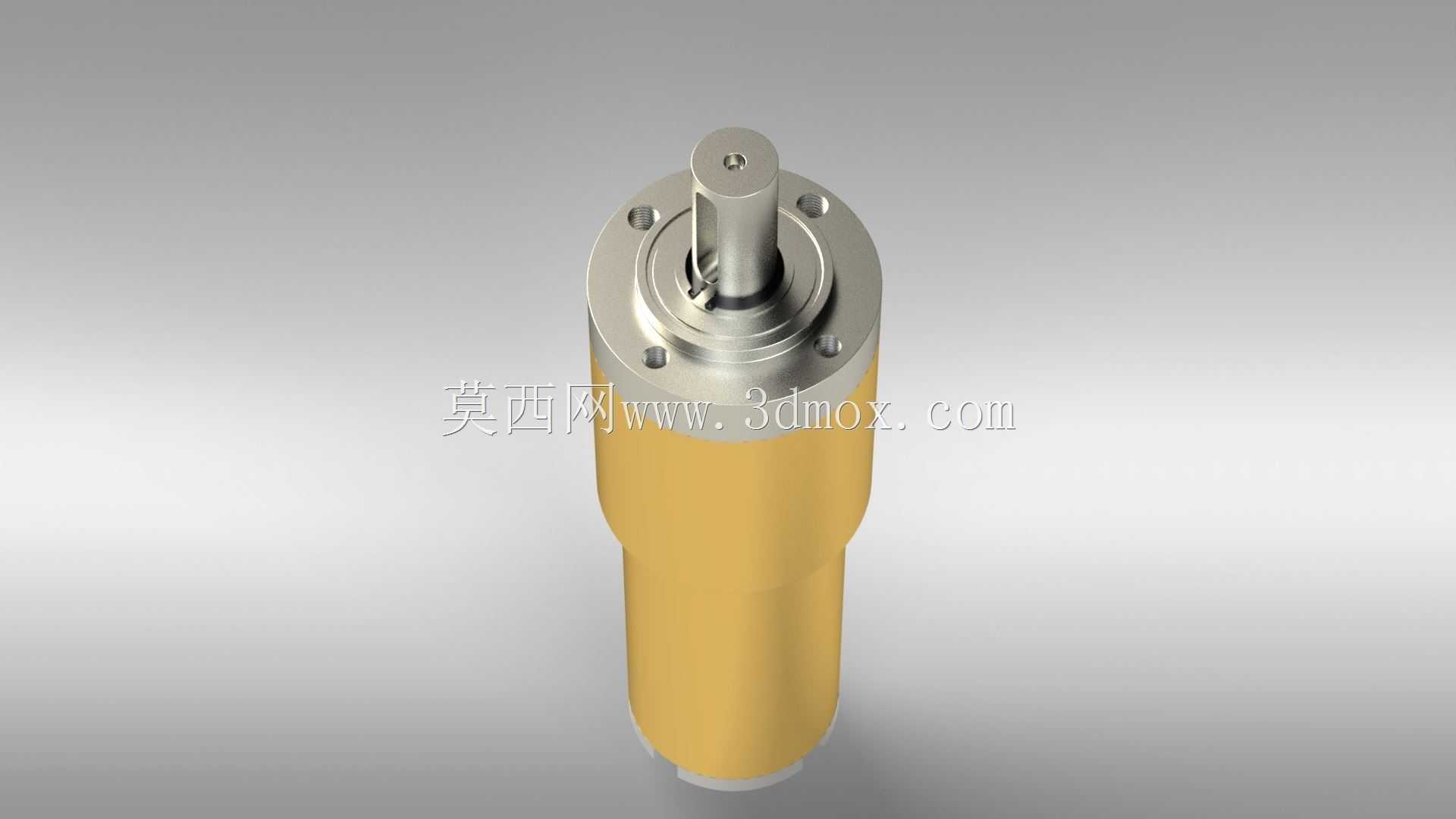

　　这款有刷直流电机的三维结构模型，完整还原了Maxon DCX系列产品的实体特征，可直接用于小型自动化设备、精密检测仪器、医疗辅助装置的整机结构装配校核，也能作为伺服进给系统、小型执行机构的动力元件选型参考。从实际工程应用场景来看，这类小体积有刷电机常被部署在实验室精密分析仪器的样本进给机构、便携式工业检测设备的动力输出端、小型协作机器人的关节驱动单元，以及民用智能装备的线性执行模块中，凭借稳定的低速扭矩输出特性，适配对动力响应速度、安装空间有严格限制的装配场景。模型完整复现了电机本体的所有结构细节：输出轴端采用标准光轴配合定位平面的设计，可直接配套联轴器、同步带轮或者小型齿轮进行动力传递，轴伸长度、轴径尺寸完全匹配原厂安装规范，

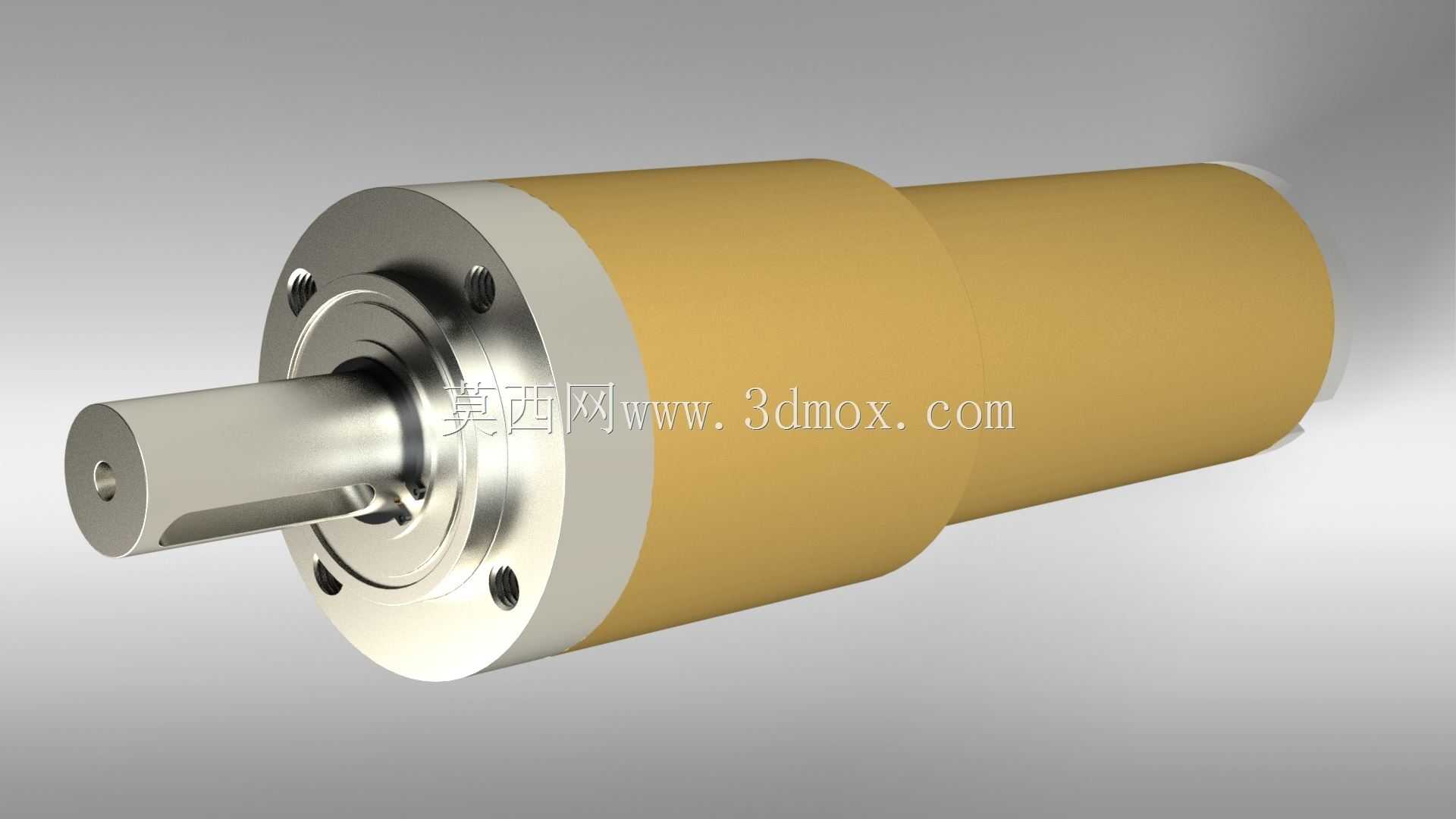

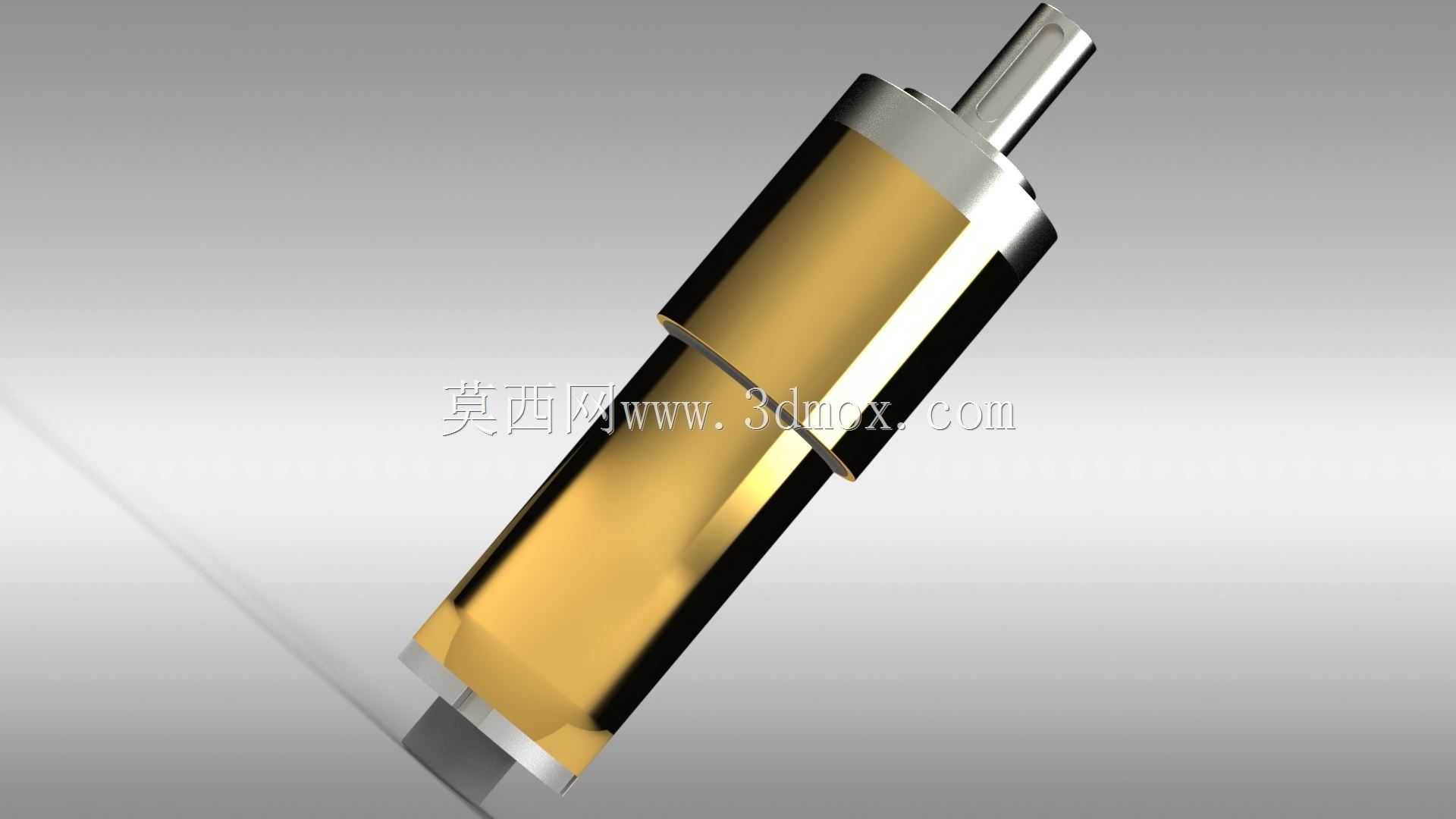

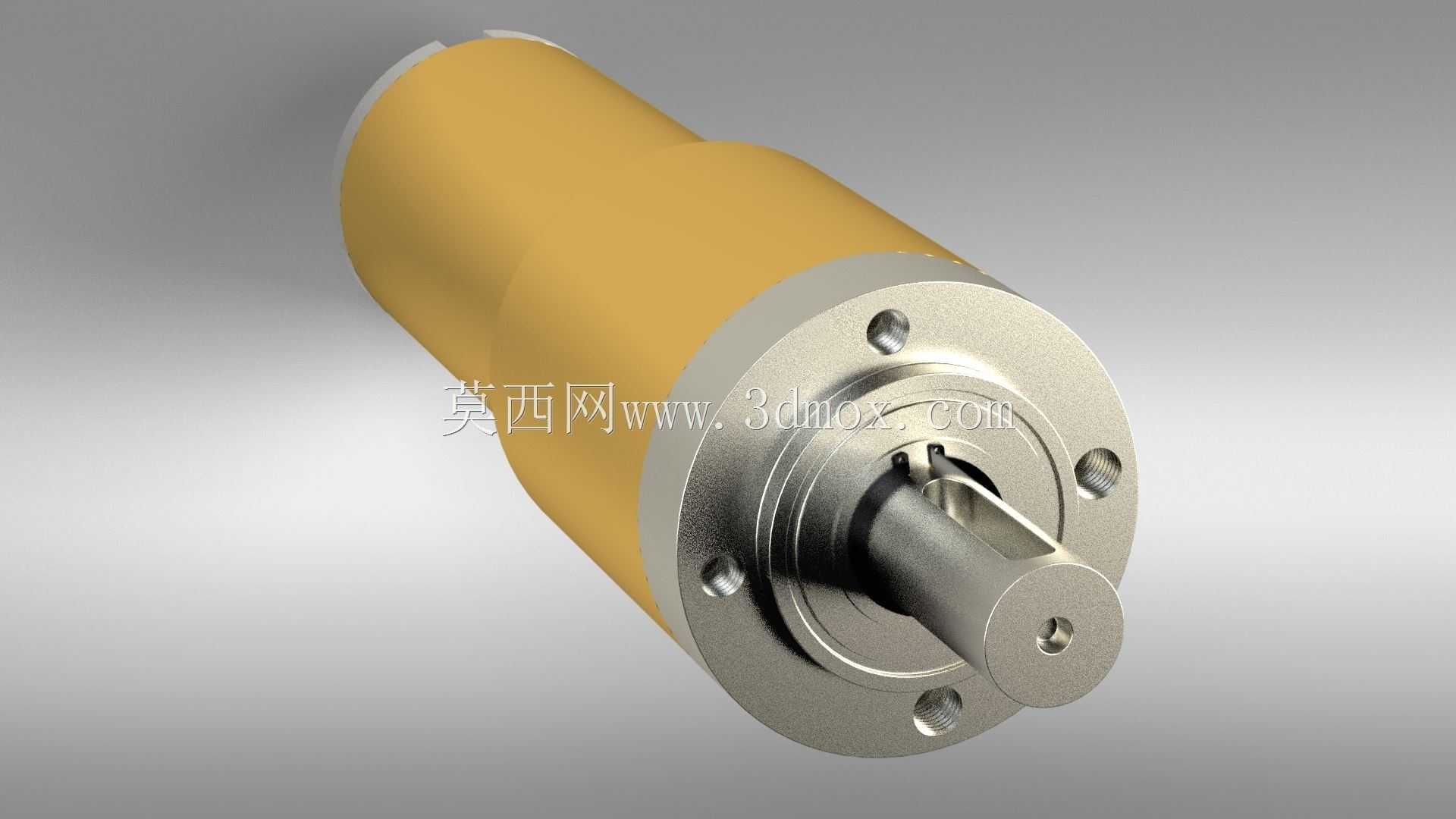

　　前端法兰盘上的三个安装螺纹孔位置度公差控制在0.02mm以内，能直接与标准安装支座、减速箱输入端进行刚性连接，无需额外做孔位适配调整。电机外壳采用分段式结构设计，前端金属端盖与中部机壳采用过盈配合加定位销的连接方式，既保证了装配后的同轴度要求，也能在后期维护时快速拆解更换碳刷组件，机壳表面的黄色涂装区域对应内部定子磁钢的安装位置，建模时特意保留了外壳壁厚的均匀性特征，方便工程师做散热仿真分析时直接提取壳体壁厚参数。在建模逻辑上，整个模型按照实际生产装配顺序进行层级划分，输出轴、前端轴承、碳刷架、定子磁钢、转子绕组、后端盖等部件均为独立可编辑的实体，没有出现合并特征、破面缺失的问题，工程师可以直接对单个零件进行特征修改，

　　比如调整输出轴长度适配特殊安装空间、修改法兰孔位匹配非标准安装支座，也能提取配合面的尺寸公差做装配干涉检查。从安装边界来看，模型标注的电机本体最大外径、总长度、法兰安装止口尺寸均与实体产品一致，在做整机布局时可以直接将模型导入装配体，预留出足够的接线空间、散热空间以及后期维护的操作空间，避免出现装配完成后电机与周边结构件干涉、接线端没有操作余量的问题。针对有刷电机的碳刷磨损特性，模型中也还原了碳刷组件的安装结构，工程师可以根据实际使用工况的转速、负载参数，估算碳刷的维护周期，在整机结构设计时预留碳刷更换的操作窗口，不用将整个电机从设备上拆解就能完成易损件更换，大幅降低后期设备的维护成本。
