航空用直流起动发电一体机结构设计

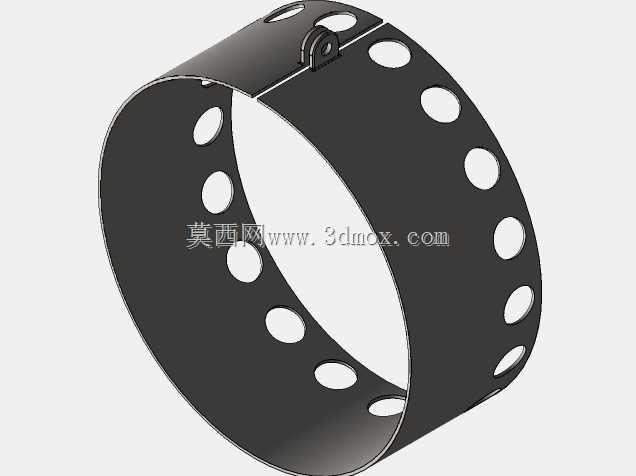

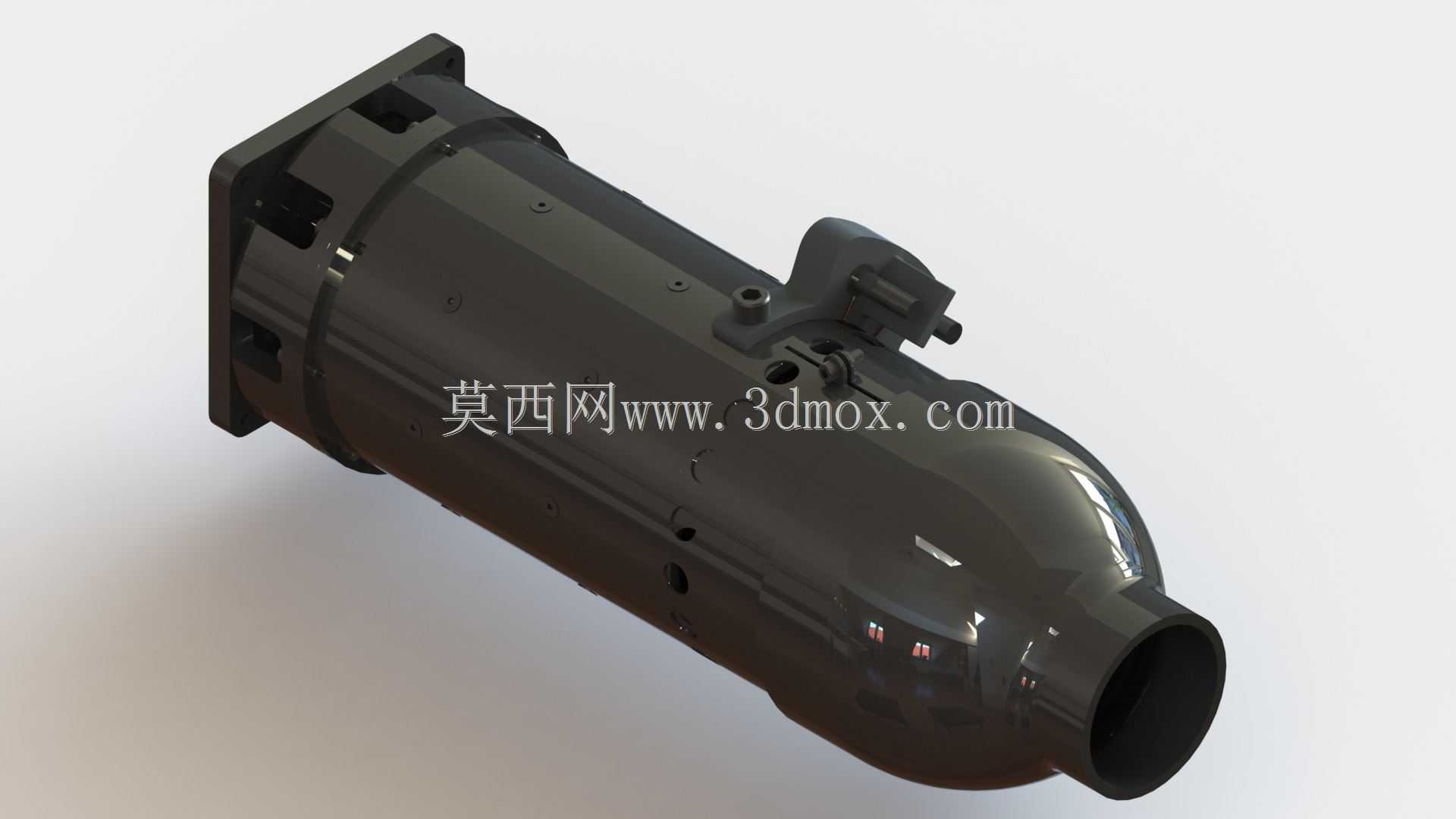

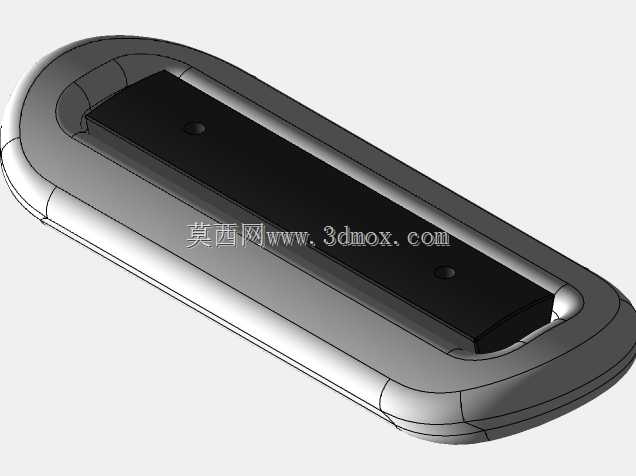

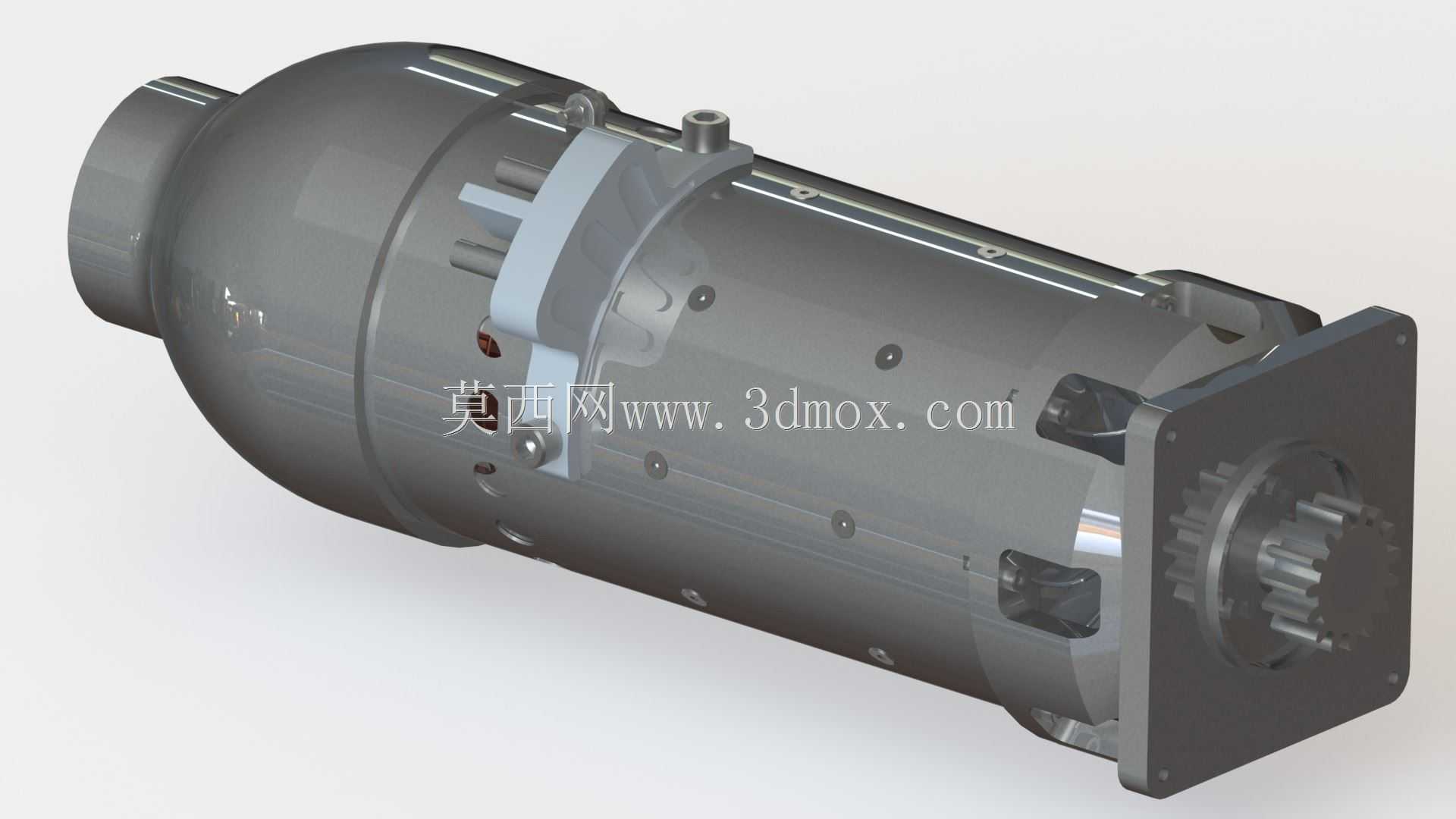

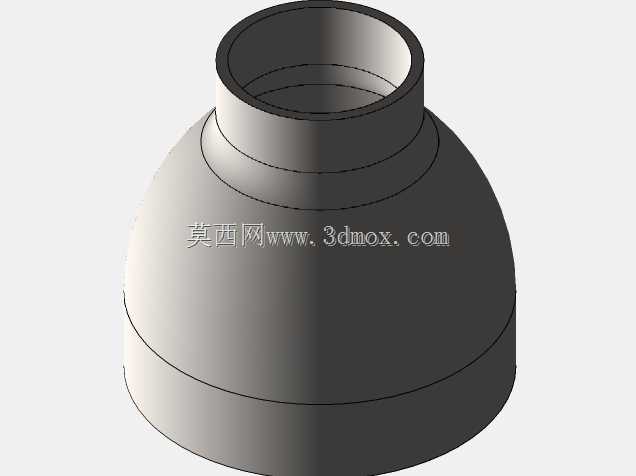

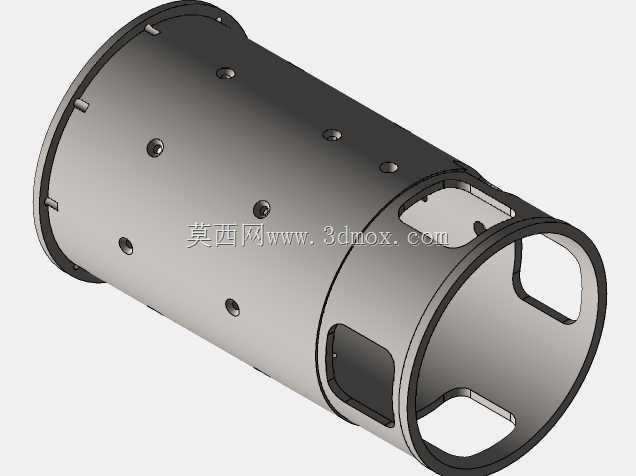

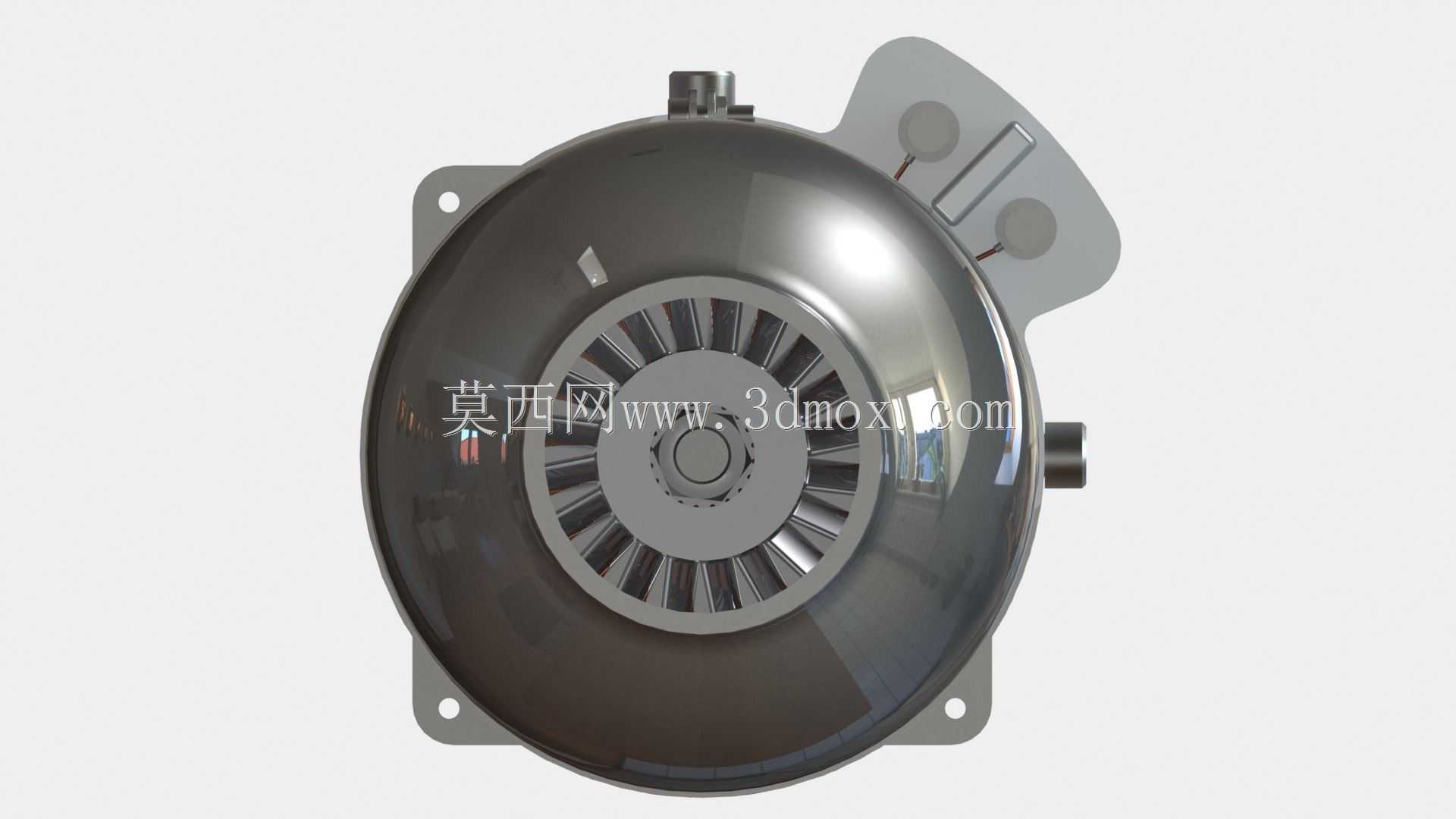

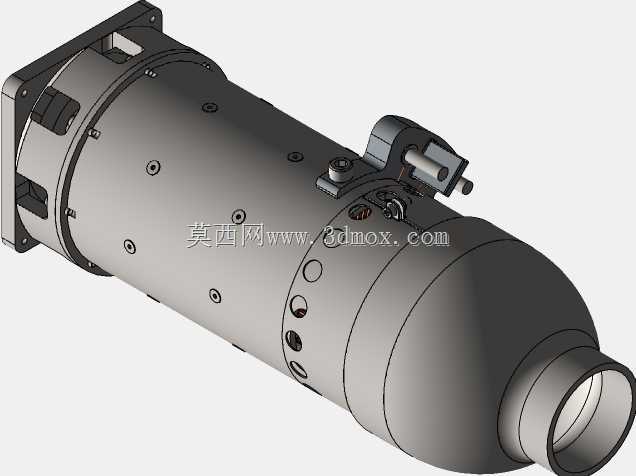

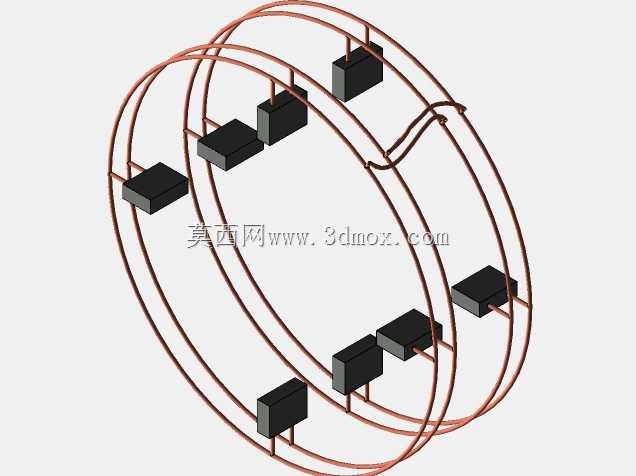

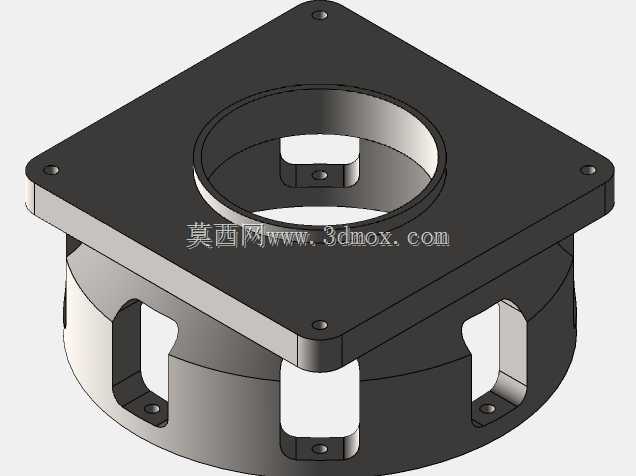

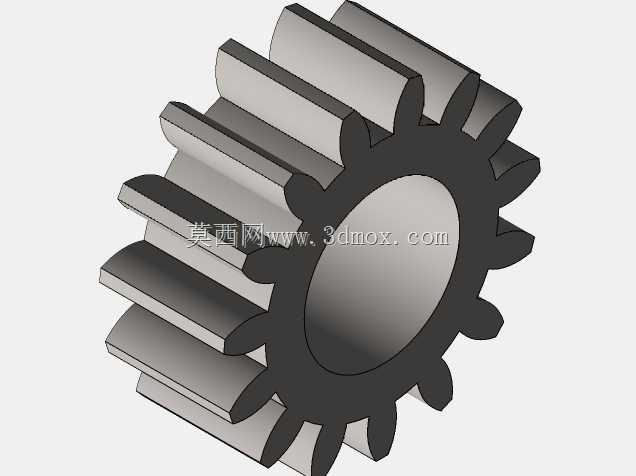

　　在航空动力系统的配套部件设计中，直流起动发电机是整合了起动与发电双功能的核心机载设备，这类部件的三维结构设计需要同时兼顾起动工况的大扭矩输出特性与巡航工况的稳定发电需求，不能按照普通工业电机的设计逻辑直接套用参数。从实际装机场景来看，这类设备安装在航空发动机的附件机匣位置，输入端通过花键结构与发动机主轴传动机构连接，整体采用筒式集成化布局，一端为传动连接法兰，法兰端面预留对应规格的安装定位孔与传动花键腔，保证与机匣安装座的同轴度匹配，避免高速运转时出现偏磨振动；另一端为封闭端盖结构，壳体表面预留接线座安装位与散热加强筋，兼顾机载布线的空间需求与长时间工作的散热要求。

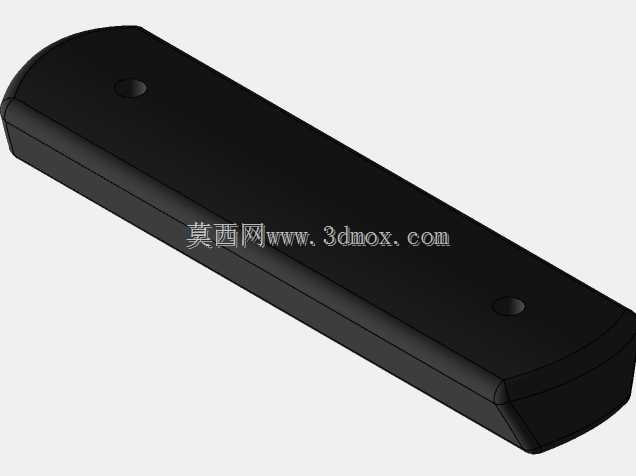

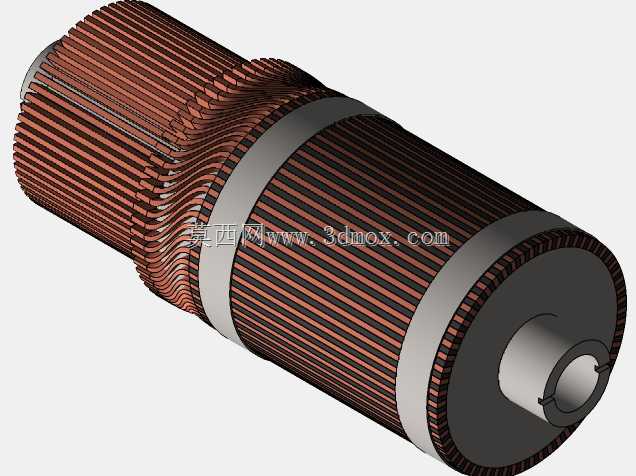

　　设计过程中首先要明确双工况的载荷边界：起动阶段设备作为直流串励电动机运行，需要在短时间内输出足够大的起动扭矩，带动发动机转子从静止状态达到点火转速，这个阶段的电枢绕组、换向结构以及传动花键都要承受短时大冲击载荷，因此内部的支撑轴承选型、转轴的刚度校核都要按照起动峰值扭矩来做安全系数预留，避免起动过程中出现转轴变形或者换向器跳片的问题。当发动机完成点火进入自持运转转速后，设备自动切换为直流发电机工况，为机载用电设备提供稳定的直流电源，同时为机载蓄电池补充电能，这个阶段的设计重点是保证输出电压的稳定性，因此壳体内部的磁极固定结构、绕组排布都要做动平衡校准，保证在发动机额定工作转速区间内，转子的运转偏心量控制在航空部件允许的公差范围内，避免高速运转时产生额外的振动载荷传递到机匣结构。

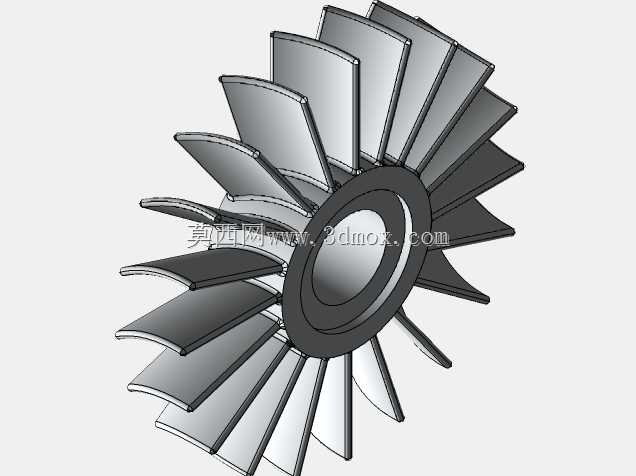

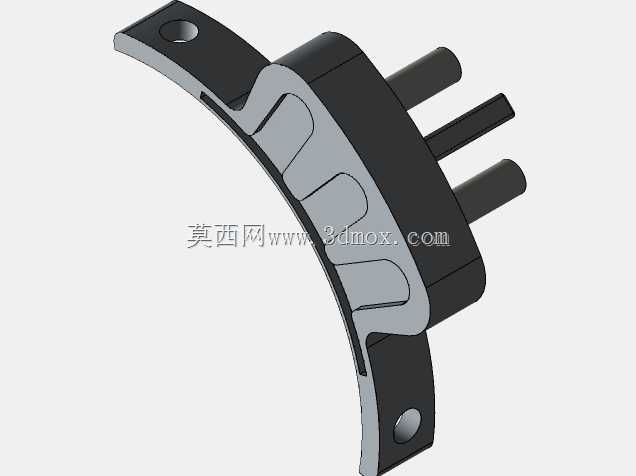

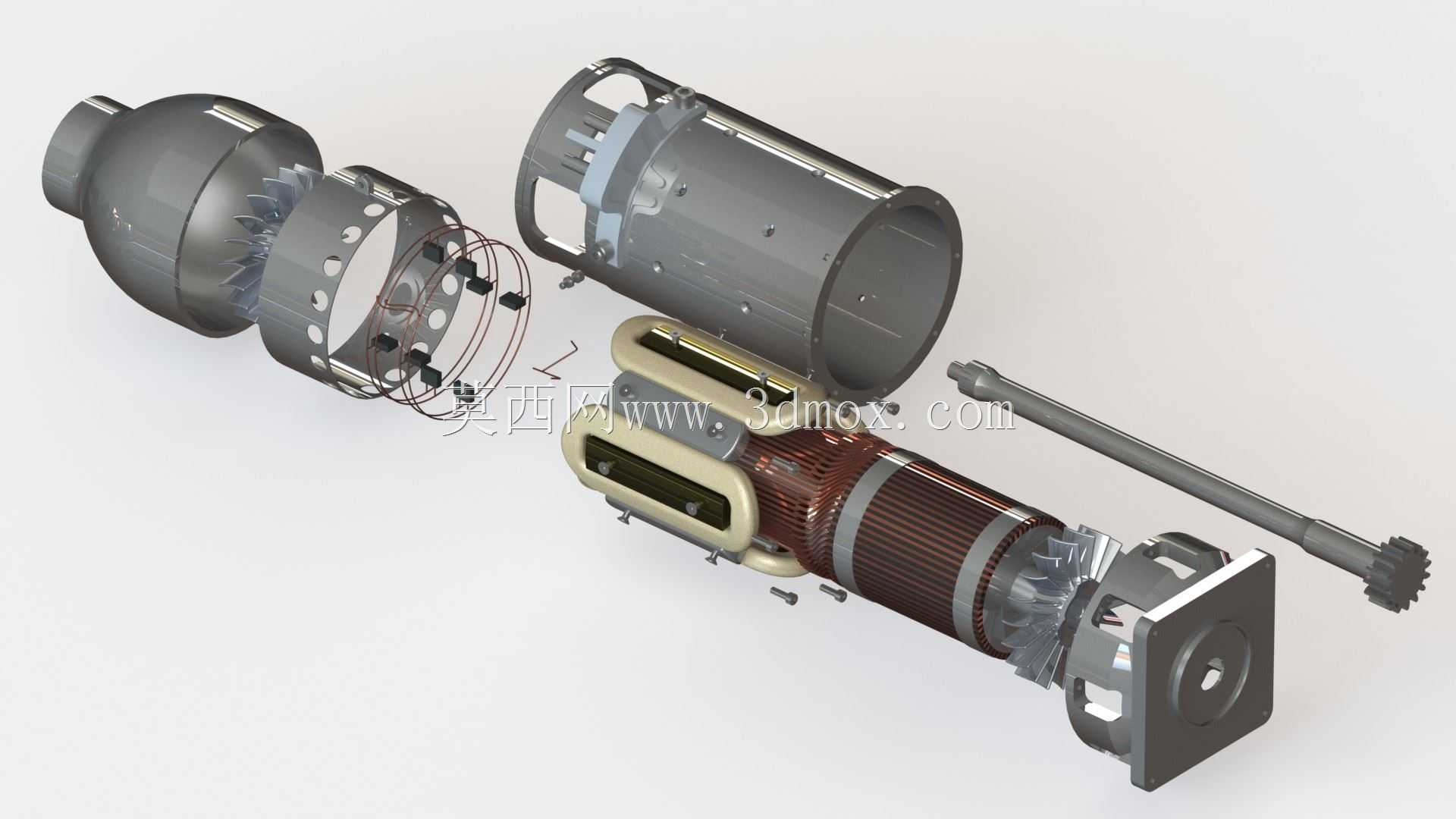

　　从安装边界来看，整体筒状壳体的外径尺寸需要匹配附件机匣的安装预留空间，壳体上的固定耳座位置要与机匣上的安装螺栓孔完全对应，不能出现装配干涉；轴向长度要控制在附件舱的允许尺寸范围内，保证端盖接线位置不会和周边的液压管路、燃油管路以及其他机载附件产生空间冲突。壳体外部的接线端子采用侧置布局，预留的接线空间足够操作人员在机载维护场景下完成线路拆装，不需要拆解周边其他附件就能完成检修作业。内部结构采用模块化设计，换向器、电枢总成、磁极总成都可以单独拆解更换，降低后期的维护成本，符合航空设备的维护性设计要求。这类集成式双功能电机相比单独设置起动电机与发电机的布局，能够大幅减少附件机匣的安装接口数量，降低动力系统的整体重量，对于对重量控制极为严格的航空装备来说，这种集成化设计是机载动力附件的主流优化方向，在结构设计阶段就需要同步考虑重量配平，将较重的电枢组件布置在靠近安装法兰的位置，降低设备整体的悬臂载荷，提升高速运转时的结构稳定性。
