高精度混合式步进电机结构设计

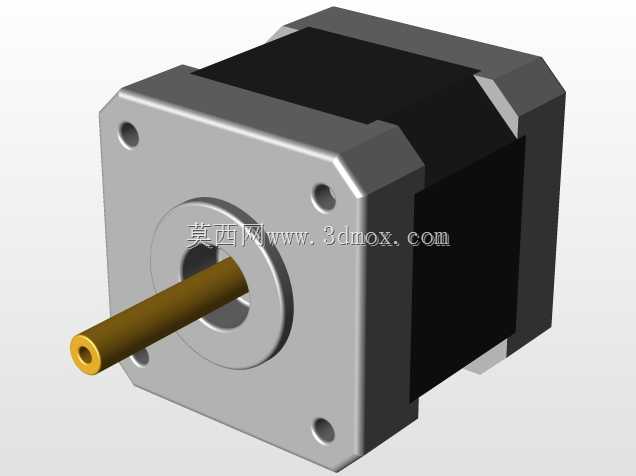

　　这款步进电机的三维结构完全按照实物等比例还原，建模过程中优先考虑了设备集成时的安装适配需求，所有安装孔位、轴伸长度、机身截面尺寸都严格对应量产实物的公差范围，方便结构工程师在做设备布局时直接调用，不用反复核对安装边界。从实际应用场景来看，这类42系列步进电机是桌面级工业机器人、小型自动化输送工位、3D打印设备、精密点胶平台里最常用的执行元件，它的核心优势是开环状态下就能做到精准的角位移控制，不需要额外加装反馈编码器就能满足多数中低速传动场景的定位需求，成本相比伺服电机有明显优势，维护难度也更低。

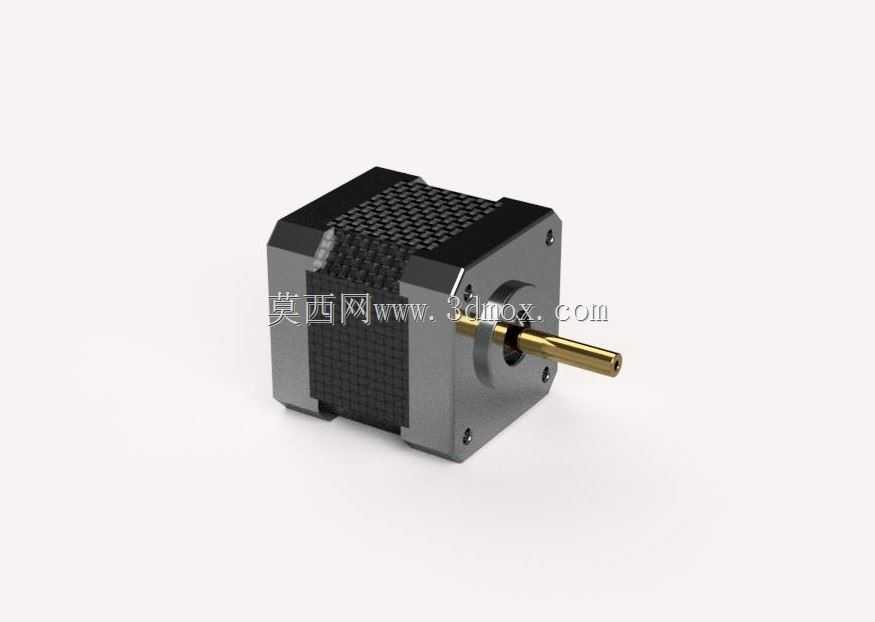

　　建模时特意拆分了定子绕组、前后端盖、转子磁钢、输出轴、机身散热纹理这些独立结构，没有做一体化的简化处理，方便工程师在做装配仿真、运动干涉检查时，能清晰看到每个部件的运动行程，比如输出轴的轴肩位置、卡簧槽的尺寸都做了精准还原，在设计配套的联轴器、安装支架时，可以直接提取模型的面、线特征做配合参考，不用再反复测量实物尺寸。机身外壳的网格状散热筋结构也完全复刻了实物设计，这种结构能在不增加机身整体重量的前提下，扩大外壳和空气的接触面积，电机在持续运行时的温升能控制在合理区间，避免长时间高负载运行出现磁钢退磁的问题。

　　从安装边界来看，这款电机的机身截面为标准方形，四个安装孔的中心距符合行业通用安装规范，输出轴的直径、D型切边位置都和通用标准件完全匹配，不管是替换现有设备里的同规格旧电机，还是做全新设备的传动选型，都能直接适配市面上常见的同步轮、联轴器、轴承座等配套零件，不需要额外做定制加工。输出轴的伸出长度做了精准控制，在搭配不同厚度的安装法兰时，不会出现轴伸过长顶到负载、或者过短导致联轴器配合长度不足的问题。定子部分的绕组槽型、磁钢的排布方式也在模型里做了对应体现，做电磁仿真分析的工程师也可以基于这个模型做进一步的电磁参数校核，不用从零开始搭建基础结构。

　　在做小型自动化设备的结构布局时，这类步进电机的安装位置往往需要和导轨、丝杠、传感器等部件做紧凑排布，这个模型把所有外部轮廓的倒角、凸台、接线座的突出尺寸都做了1:1还原，在做整体装配时能提前排查空间干涉问题，比如电机尾部的接线座突出长度、出线方向的预留空间，都能在三维布局阶段就确认好，避免加工完安装板之后才发现接线空间不足、和周边部件产生碰撞的问题。电机前后端盖的轴承安装位也做了精准的结构还原，在做寿命校核、传动链精度分析时，可以直接在装配体里给轴承位添加配合约束，模拟真实的转动状态，验证整个传动机构的运行稳定性。
