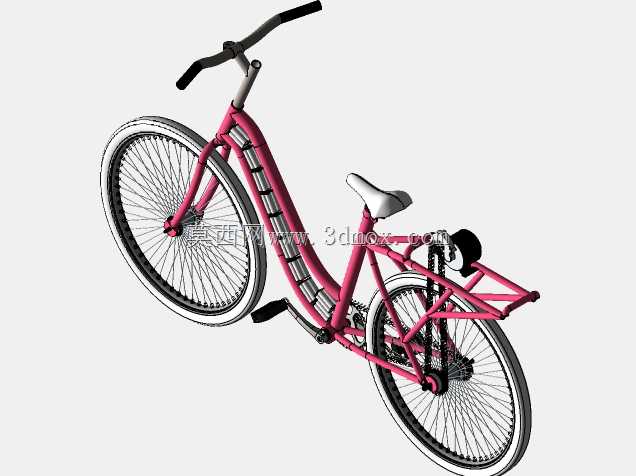

26寸通勤电助力自行车结构三维设计

　　这款26寸轮径的电助力通勤自行车结构设计，核心面向城市日常短距离出行、城郊休闲骑行场景，兼顾传统人力骑行的轻便性与电力辅助的省力特性，适配铺装路面日常通勤、短途代步、休闲骑行等多元使用需求。设计过程中首先明确了整车的安装边界与尺寸约束，轮径采用26寸标准规格，整车长度控制在1750mm以内，宽度不超过350mm，鞍座高度调节范围覆盖720mm至920mm，可适配155cm至185cm身高的骑行者，车把宽度设定为620mm，兼顾城市穿行的灵活性与转向操控的稳定性，后货架预留15kg载重安装位，可满足日常载物、加装后置车筐的使用需求。整车结构以传统斜梁通勤自行车车架为基础，在车架下管位置预留了电池组的安装腔体，

　　将电池模块嵌入车架管材内部，既降低了整车重心提升骑行稳定性，也避免了电池外挂带来的磕碰风险，同时保留了传统自行车的外观协调性。车架主体采用菱形受力结构，斜梁设计降低了跨高门槛，方便不同穿着场景的使用者上下车，后三角结构兼顾了载人载物的强度需求与骑行过程的滤震性能。传动系统保留了传统自行车的链条传动结构，在后轮花鼓位置集成了助力驱动模块，可实现人力骑行、电力辅助、纯电驱动多种模式的切换，牙盘、飞轮、链条的参数匹配完全兼容标准自行车配件，后期维护更换无需特殊定制部件。轮组采用标准辐条式结构，前后轮均预留了标准刹车安装位，可适配V刹、碟刹等不同制动方案，前叉预留了减震组件的安装接口，可根据使用场景选配减震前叉提升非铺装路面的通过性。

　　设计过程中对各部件的装配公差做了明确约束，车架焊接位置的形变余量控制在0.5mm以内，轮组同轴度公差不超过0.2mm，转动部件的配合间隙控制在合理范围，既保证转动顺滑无卡滞，也避免间隙过大带来的行驶晃动问题。整车所有安装接口均采用通用标准规格，车把、鞍座、脚踏、刹车组件均可直接替换市售标准自行车配件，降低了生产制造与后期维护的成本，电池仓的尺寸设计兼容市面主流的36V、48V标准电动自行车电池组，无需单独开模定制电池包。后货架的安装孔位与车架后三角预留的安装位完全匹配，载重状态下的受力可直接传递至车架主体，避免应力集中导致的车架变形，挡泥板、车梯等附属配件的安装位也在建模过程中做了同步预留，无需后期对车架进行二次加工。
