传感器安装用钣金固定托架结构设计

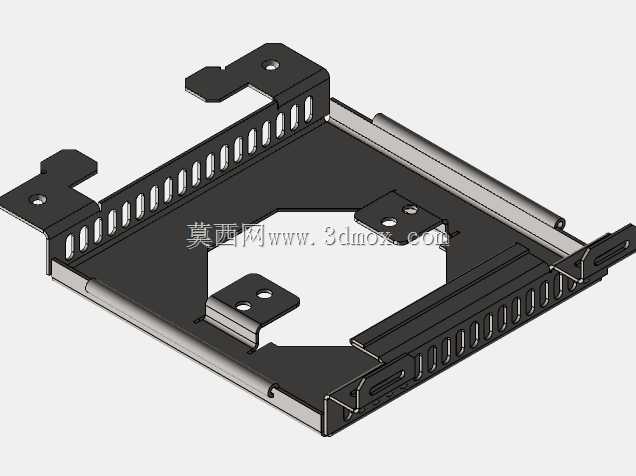

　　这款钣金托架主要应用于工业传感检测场景中，为各类光电、接近类传感器提供可靠的安装承载基础，常见于自动化生产线的检测工位、设备内部传感模块的固定点位，能够在紧凑的设备内腔空间里完成传感器的定位支撑，避免传感元件因设备运行振动出现移位、检测精度偏移的问题。从结构设计来看，整体采用一体化钣金冲压折弯成型工艺，基材选用常规冷轧钢板，兼顾结构强度与加工经济性，主体为平板承载基底，边缘设置多道连续折弯翻边，既提升了整体构件的抗扭刚性，避免薄钣金件在安装受力后出现翘曲变形，翻边上排布的等距长条散热槽，可在传感器长时间工作时辅助热量散出，降低局部积热对传感元件精度的影响。托架中部预留的异形镂空区域，是针对传感器本体的出线与对位需求设计，

　　既能够减轻构件自身重量，也可避让传感器尾部的接线端子与调节旋钮，避免安装时出现结构干涉。两侧向上延伸的安装挂耳带有定位孔，可直接卡入设备预设的安装卡槽内，配合螺丝完成快速固定，挂耳的折弯高度经过精准核算，能够保证安装后托架平面与设备安装基面保持平行，确保传感器检测面与被测物体的距离符合检测量程要求。托架上设置的两个带孔折弯支耳，是专门用于传感器本体的锁附固定，孔位间距匹配主流方形传感器的安装孔距，无需额外加装转接件即可完成传感器的固定，减少装配环节的零件数量。从安装边界来看，整体构件的外轮廓尺寸适配标准工控设备的内腔安装位，边缘折弯处做了压毛边处理，避免装配时划伤操作人员或线缆，各折弯边的内R角匹配钣金加工的最小折弯半径，

　　在保证结构强度的同时降低加工难度，无需额外开模即可通过常规数控冲床、折弯设备完成加工，适合小批量设备配套的生产需求。在实际装配场景中，这款托架可兼容多款同安装尺寸的传感元件，当需要更换不同检测类型的传感器时，无需改动设备主体的安装结构，仅需调整支耳上的锁附位置即可完成适配，大幅降低设备改型的结构调整成本，同时构件表面可根据使用场景需求做喷塑、镀锌等表面处理，适配不同工况下的防腐蚀、防静电要求。
