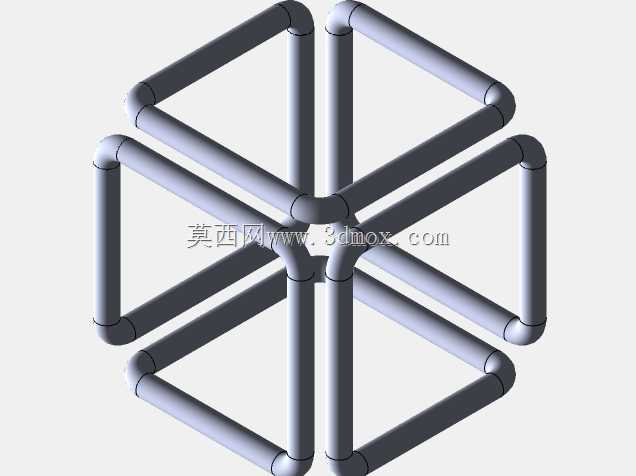

3D草图构建等径弯接空间线框结构

　　这类空间线框结构常出现在教学演示、空间构型验证、管件类产品前期方案打样环节，很多刚接触三维建模的从业者容易把这类结构当成简单的线条拼接，实际落地到工程场景时，每一段管段的长度、弯接处的曲率半径、相邻管段的同轴度偏差，都会直接影响后续实物装配的干涉情况。做这类结构的设计时，首先要明确空间基准，不能直接在单平面上绘制线段再拼接，那样很容易出现空间交点错位的问题，要先锁定三个正交方向的基准面，把每一个空间拐点的坐标先确定下来，再沿着三个轴向延伸等径的管段路径，弯接处统一采用同曲率的圆弧过渡，避免出现局部应力集中的问题。从安装边界来看，这类线框结构如果用作教学演示教具，整体外轮廓要控制在常规操作台的摆放范围内，各边管段的外径统一，

　　弯接处的转弯半径要和管径匹配，不能出现转弯半径过小导致管件弯折处壁厚减薄超标的情况，如果是用作设备内部的支撑框架，还要提前核算每一段管段的受力情况，在空间交汇的节点处做加强处理，避免受力后出现节点变形。很多人在做这类结构建模时容易忽略管段的首尾衔接精度，往往看起来视觉上是闭合的结构，实际测量时相邻管段的端面会存在零点几毫米的错位，要是后续做实物焊接或者拼接，这种错位就会导致装配间隙过大，需要二次修配。设计过程中要先把所有的空间路径做完全约束，每一段直线段的长度、每一段圆弧的半径和相切关系都要锁定，再沿着路径扫掠出等径的管体，扫掠过程中要注意截面的方向始终和路径切线垂直，避免出现管段扭曲的问题。这类结构没有额外的安装孔或者连接法兰，

　　所有的连接都集中在空间交汇的节点处，如果是用作轻量化的支撑骨架，节点处可以采用一体成型或者焊接固定，要是用作可拆装的展示结构，节点处可以设计成快接接头，方便拆分运输和现场组装。实际应用中，这类等径管拼接的空间线框还可以用作设备的防护栏框架、异形货架的支撑骨架，只要调整各段管段的长度比例，就能适配不同的安装空间需求，设计时要提前预留好和外部设备连接的安装面，不能等整个线框构建完成后再额外添加安装结构，那样很容易破坏整体的受力平衡。
