剖分式对开滑动轴承座结构设计

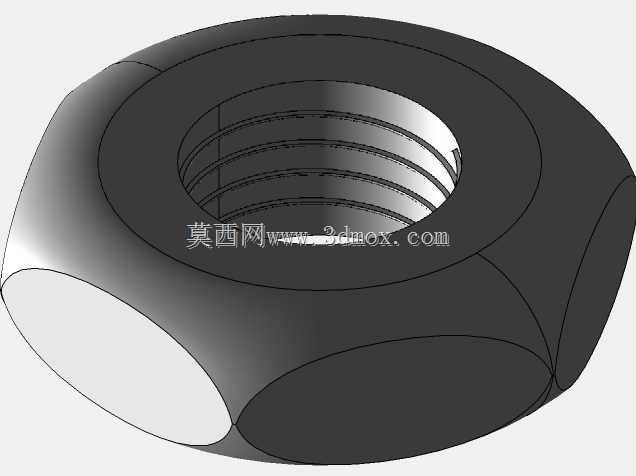

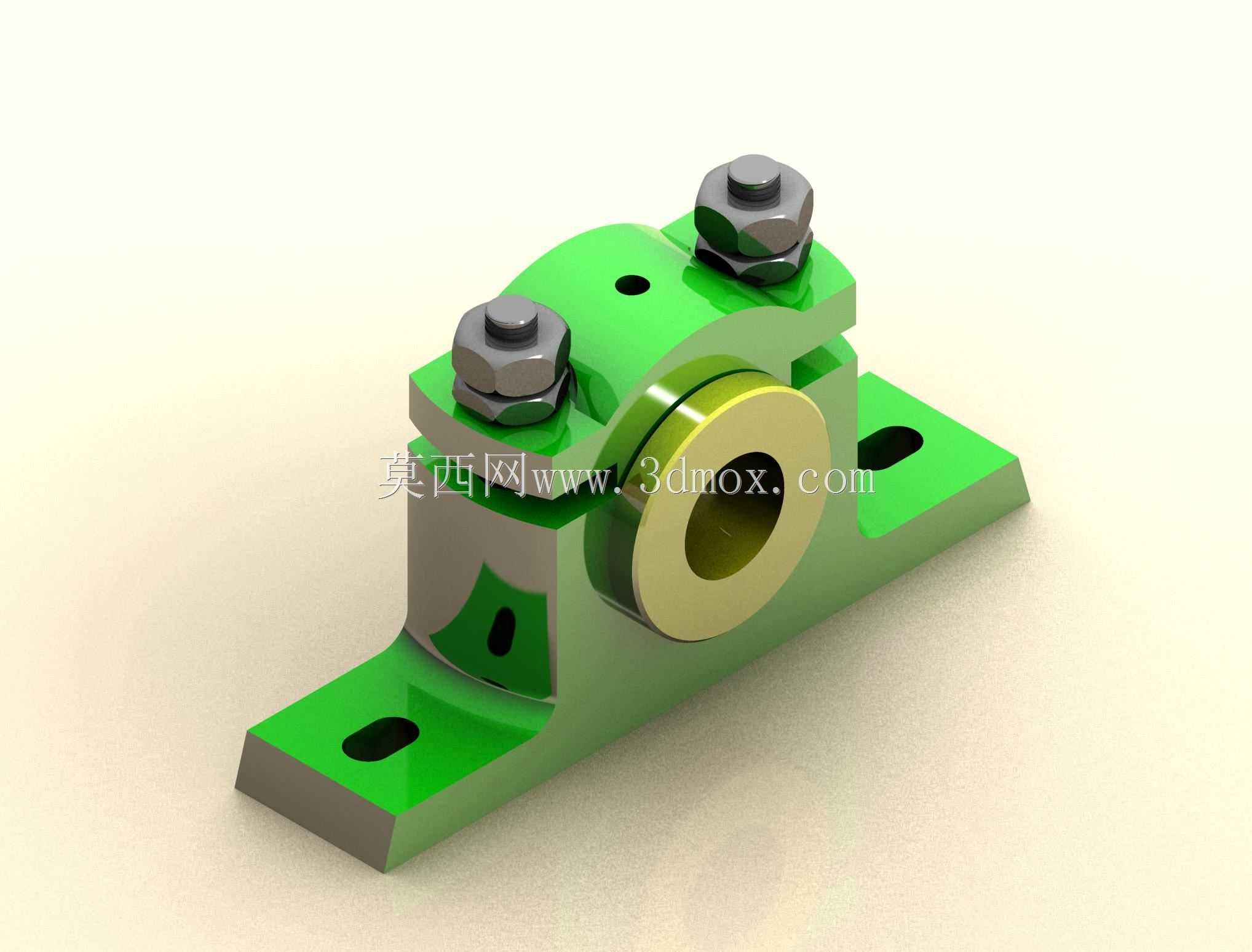

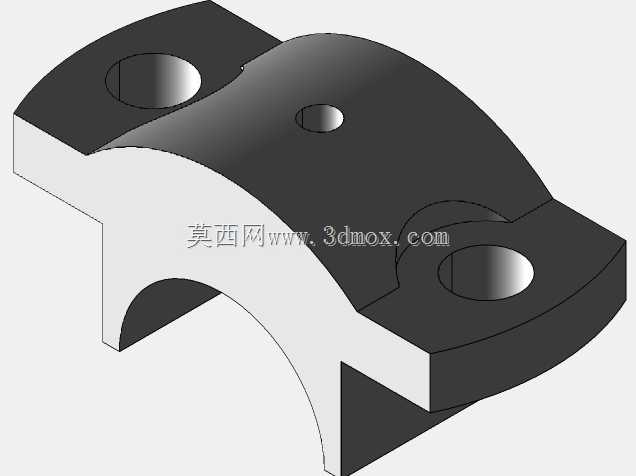

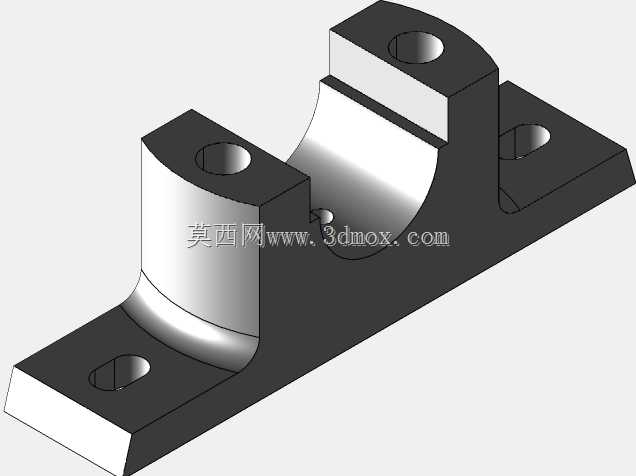

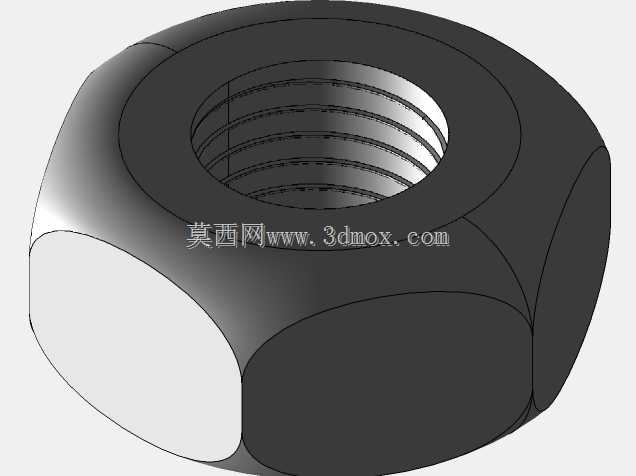

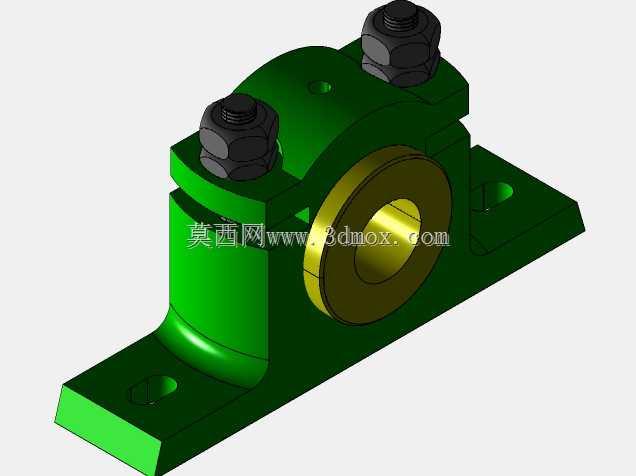

　　这款剖分式滑动轴承座主要应用于带式输送机、辊道输送线等连续输送设备的辊筒轴端支撑，也可适配轻工机械、小型工业设备的旋转轴支撑场景，承担径向载荷为主的轴系固定功能，允许轴件在低摩擦工况下完成连续回转动作。从结构设计逻辑来看，采用上下对开的剖分式结构，上盖与底座通过两侧的六角螺栓组件实现锁紧，这种设计的核心优势是轴系装配时无需从轴端穿装，可直接将轴瓦包覆在轴颈位置后完成合盖锁紧，大幅降低长轴、多支撑点轴系的装配与后期维护难度，尤其适合输送线这类现场维护空间有限的工况。底座部分设置两个长圆形安装孔，可适配一定范围内的安装孔距偏差，降低安装底座的加工精度要求，安装时通过螺栓穿过长孔将轴承座固定在设备机架的安装面上，

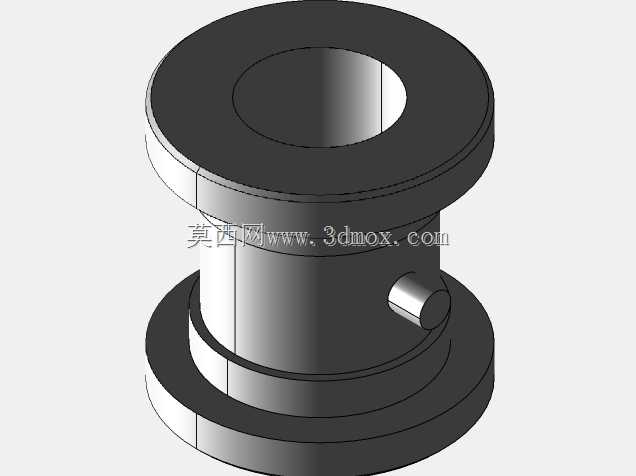

　　长孔的设计也允许后期对轴系的同轴度做小范围调整，抵消机架焊接、加工带来的形位误差。中间的轴瓦采用铜合金材质，与钢制轴颈形成摩擦副，配合润滑工况可有效降低转动阻力，轴瓦与轴承座本体的配合采用台阶定位，防止轴瓦在运转过程中出现轴向窜动。上盖顶部设置的注油孔可直通轴瓦内表面，方便日常运维时加注润滑脂，保证摩擦副的润滑状态，减少磨损。整体外形采用带加强筋的铸造型腔结构，底座与上盖的连接部位设置加厚凸台，避免螺栓锁紧时出现应力集中导致的壳体开裂，两侧的螺栓安装位预留足够的扳手操作空间，方便现场使用普通呆扳手完成拆装作业。从安装边界来看，底座的安装面为平面结构，要求支撑机架的安装面平面度不低于IT12级，避免安装后轴承座出现翘曲导致轴瓦偏磨；

　　轴孔的中心高为固定尺寸，选型时需要匹配对应轴径的轴瓦以及输送辊筒的中心高要求，两个安装孔的中心距公差控制在±0.2mm范围内即可满足安装需求。这类轴承座相比整体式滑动轴承座，在维护时无需拆卸轴端的链轮、联轴器等传动件，仅需拆开上盖即可更换轴瓦，大幅缩短设备停机维护时间，在输送设备的从动辊支撑场景中应用十分广泛，设计时也充分考虑了铸造工艺的拔模斜度，所有转角位置均设置铸造圆角，减少铸造缺陷的产生，壳体壁厚均匀，避免浇注时出现缩松、冷隔等问题。
