六辐板平带传动滑轮三维结构设计

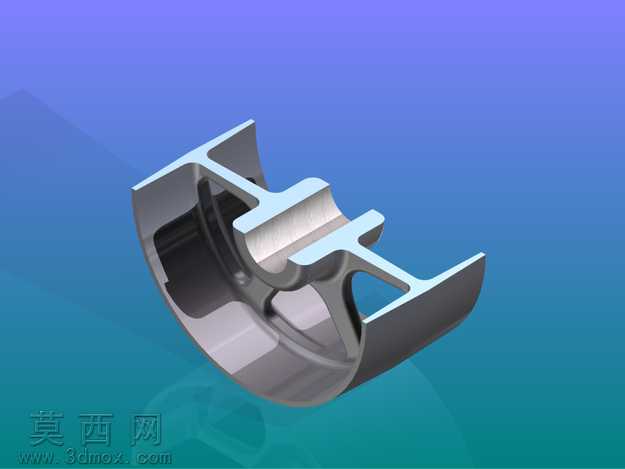

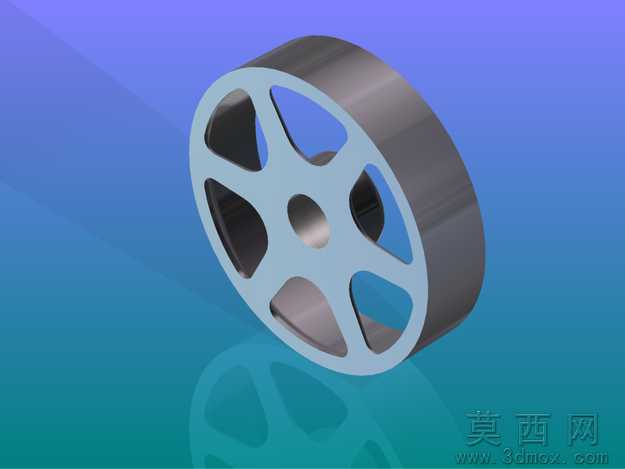

该滑轮采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转特征构建滑轮的基础轮体轮廓，精准控制轮缘的圆弧过渡尺寸与轮毂的同轴度公差，保证轮体运转时的动平衡性能。轮体内部设计六根均匀分布的辐板结构，辐板与轮缘、轮毂的衔接处均做了圆角过渡处理，既有效降低了轮体的整体重量，又能保证结构强度满足平带传动的载荷需求，避免应力集中导致的结构失效。轮毂部分设计有同轴安装通孔，孔壁与轴的配合面预留了合理的公差余量，可适配标准规格的传动转轴安装，轮毂外侧的凸台结构可提升与轴连接的轴向定位精度。材质设定上选用工程常用的灰铸铁材质，渲染时还原了铸铁件表面的哑光金属质感，对轮缘的工作面做了细微的粗糙度纹理处理，贴合实际工业零件的表面特征，辐板与轮毂的衔接处通过光影渲染突出结构的层次感，清晰展现各部分的壁厚变化与连接关系。设计过程中充分考虑平带传动的使用场景，轮缘的宽度尺寸适配常规平带的宽度规格，轮缘的工作面弧度经过优化，可减少平带运转时的侧向滑移，提升传动过程的稳定性。六辐板的对称布局让轮体在高速旋转时受力均匀，相比实心轮体可减少材料消耗、降低转动惯量，提升传动响应速度，同时辐板之间的镂空结构也便于日常运维时的散热与杂物清理，整体结构兼顾了实用性与工艺性，可直接用于后续的工程出图、生产加工参考，也可作为传动系统虚拟装配的标准零部件使用。
