车用发动机增压鼓风机结构设计方案

项目分类:发动机 发布时间:2022-03-28 ID:601621
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案
  • 车用发动机增压鼓风机结构设计方案

  车用动力系统的进气增压环节,鼓风机是直接决定充气效率的核心执行部件,这套结构的设计完全围绕内燃机高负荷工况下的进气补偿需求展开,没有冗余的装饰性结构,所有几何特征都服务于功能实现。从实际装车场景来看,这类鼓风机主要匹配小排量涡轮增压发动机的低速补压需求,在涡轮尚未进入正压区间的低转速工况下,主动向进气歧管输送压缩空气,填补涡轮迟滞带来的动力缺口,避免车辆起步、急加速阶段出现扭矩断层,同时在高海拔区域行车时,也能补偿低气压带来的进气量不足问题,保证发动机空燃比始终维持在合理区间,减少因混合气过浓导致的积碳与排放超标问题。

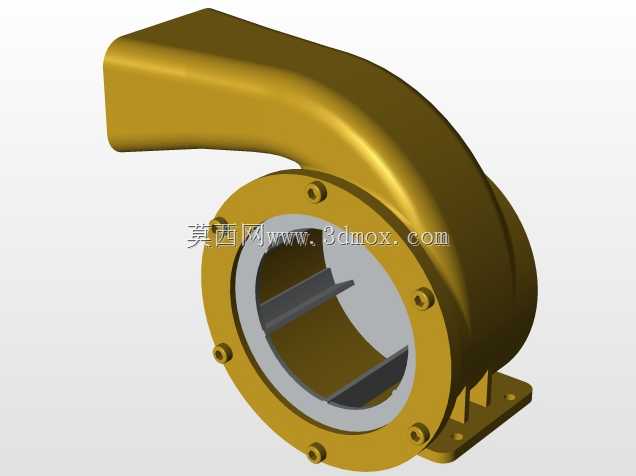

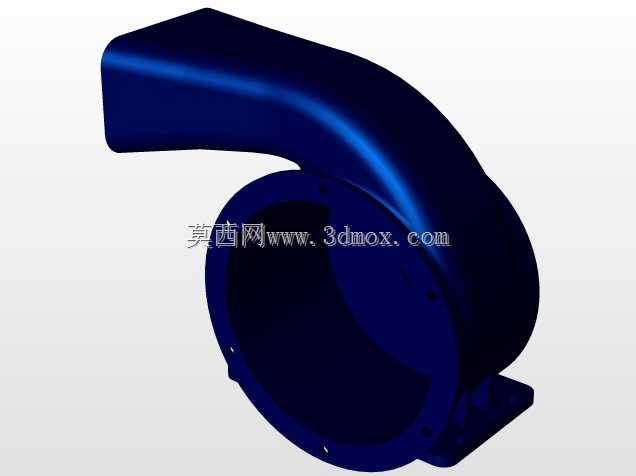

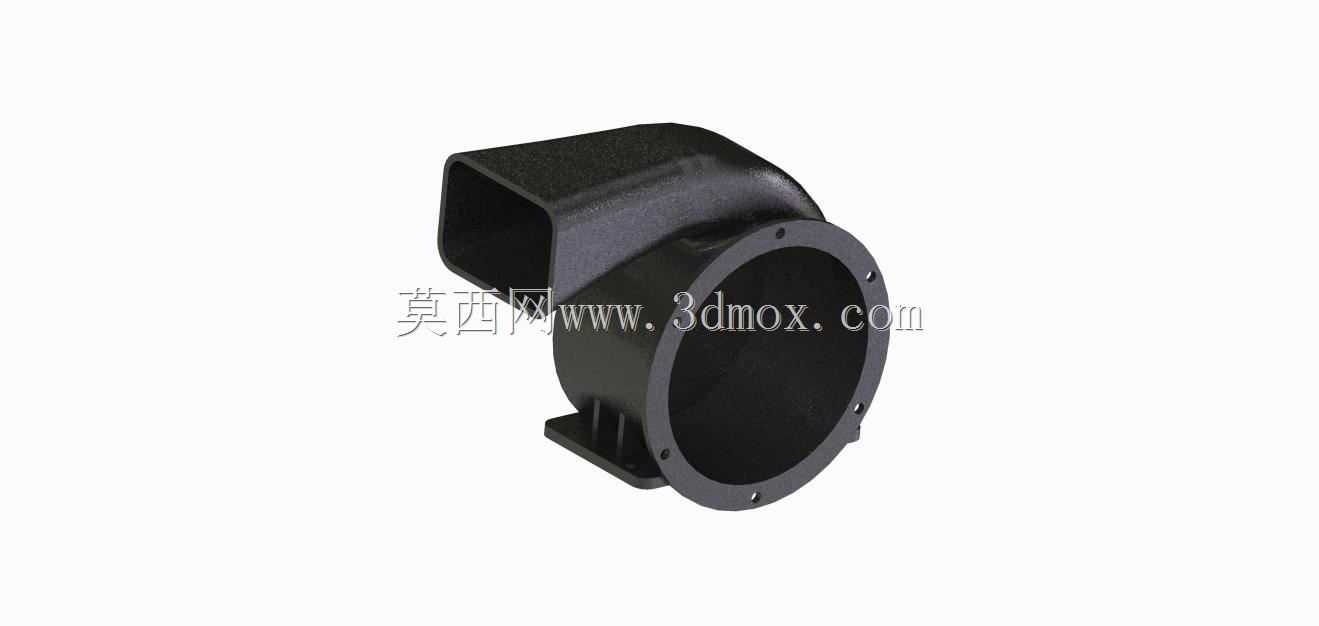

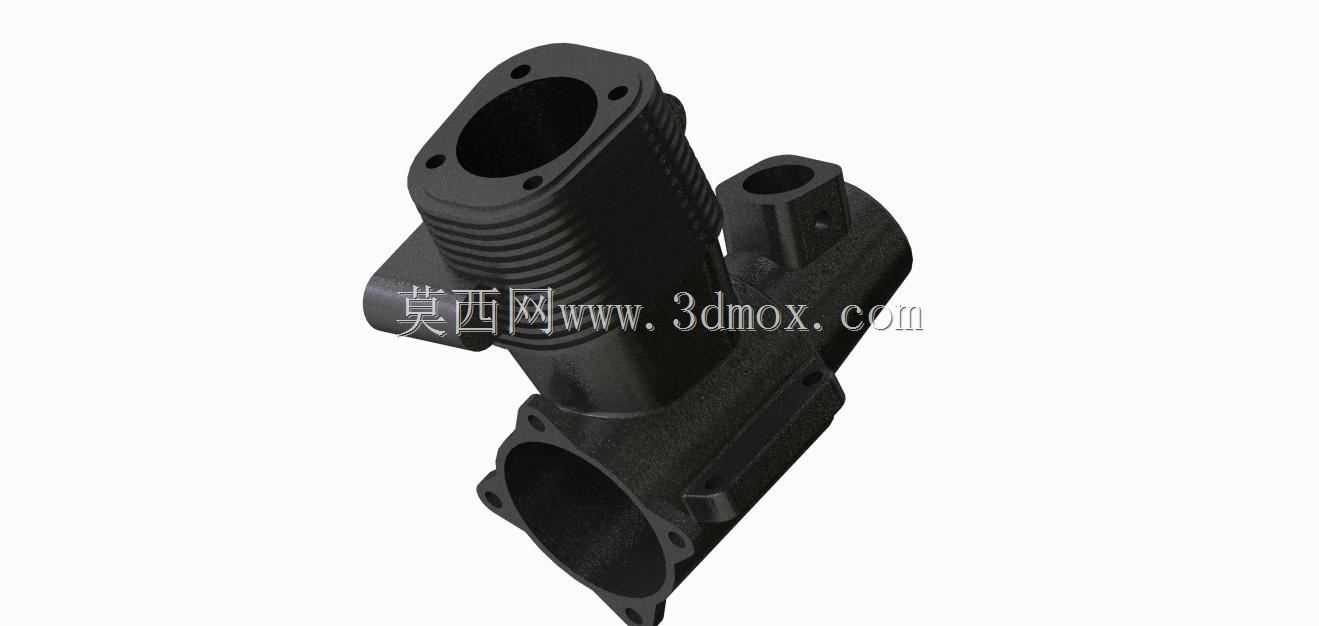

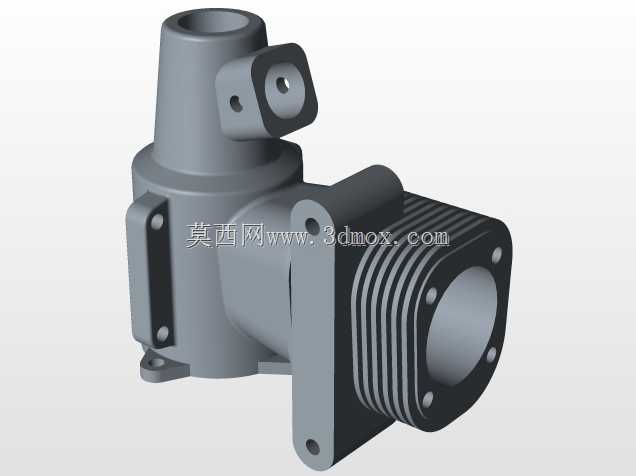

  设计过程中首先考虑的是壳体的承压能力,因为鼓风机输出的增压压力最高可突破1.8bar,壳体采用等壁厚渐变结构,进气侧流道做了圆弧过渡处理,避免直角转折带来的气流紊流损失,叶轮的叶片角度经过多轮流场仿真调整,在保证压气效率的同时,将工作转速下的动平衡余量控制在0.2g以内,避免高速运转时产生共振传递到车身。安装边界的设计完全适配现有发动机舱的布局,整体采用侧挂式安装结构,三个固定支脚的位置对应发动机缸体的预留安装孔位,不需要额外改动周边的管线布局,进气口的法兰尺寸与原厂空滤出气管路完全匹配,出气口直接对接中冷器进气端,安装时的对位公差控制在±0.5mm以内,避免装配后出现管路应力集中导致的密封失效问题。

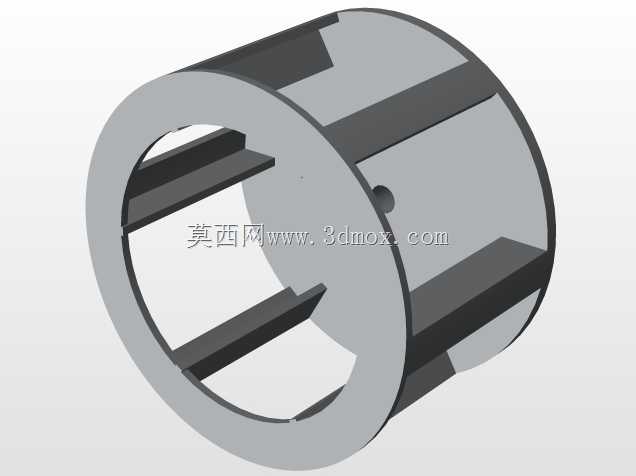

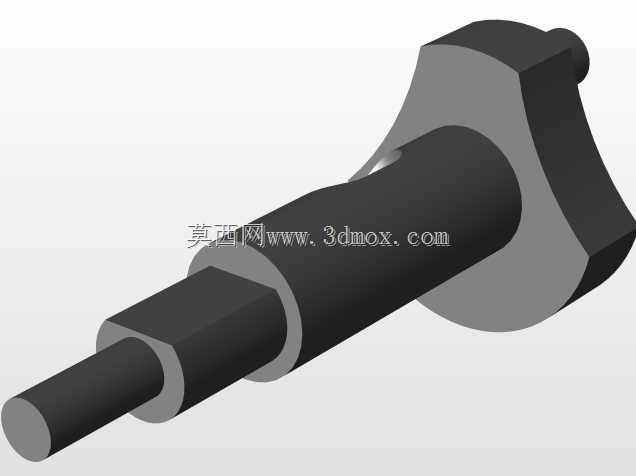

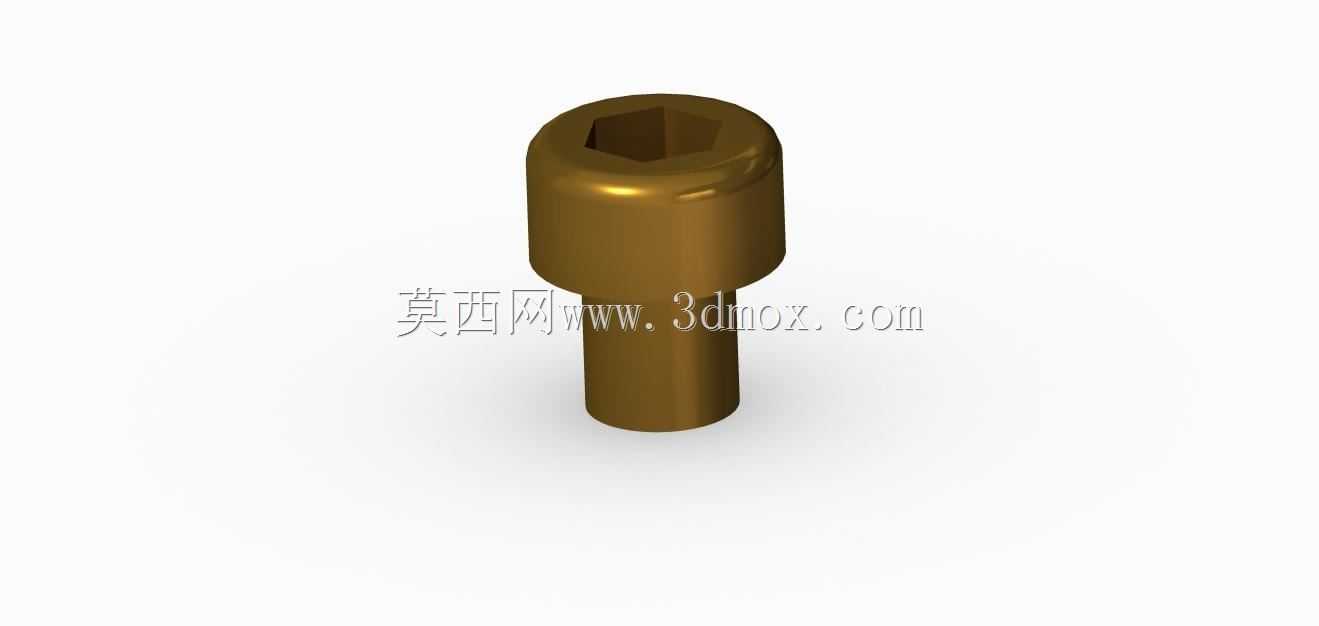

  结构细节上,叶轮与驱动轴的连接采用过盈配合加定位销的双重固定方式,避免高转速下出现叶轮滑脱的风险,轴承位的密封采用双唇口油封结构,既能防止轴承润滑脂泄漏污染进气道,也能阻挡外界灰尘进入轴承腔加剧磨损。流道内壁的粗糙度要求控制在Ra1.6以下,减少气流沿程阻力,让压气效率提升4%左右,同时壳体上预留了转速传感器与温度传感器的安装位,方便发动机ECU实时采集鼓风机的工作参数,调整驱动功率输出,匹配不同工况下的进气需求。在可靠性验证层面,这套结构需要通过-40℃到120℃的环境温度循环测试,以及连续1000小时的高负荷运转测试,保证在整车全生命周期内不会出现结构开裂、叶轮变形等失效问题,安装时的整体轴向尺寸控制在180mm以内,径向最大尺寸120mm,不会与周边的冷却水管、线束产生运动干涉,维修拆卸时只需要松开三个固定螺栓即可完成整体更换,不需要拆解周边其他附属部件,售后维护的便利性也做了充分考量。
