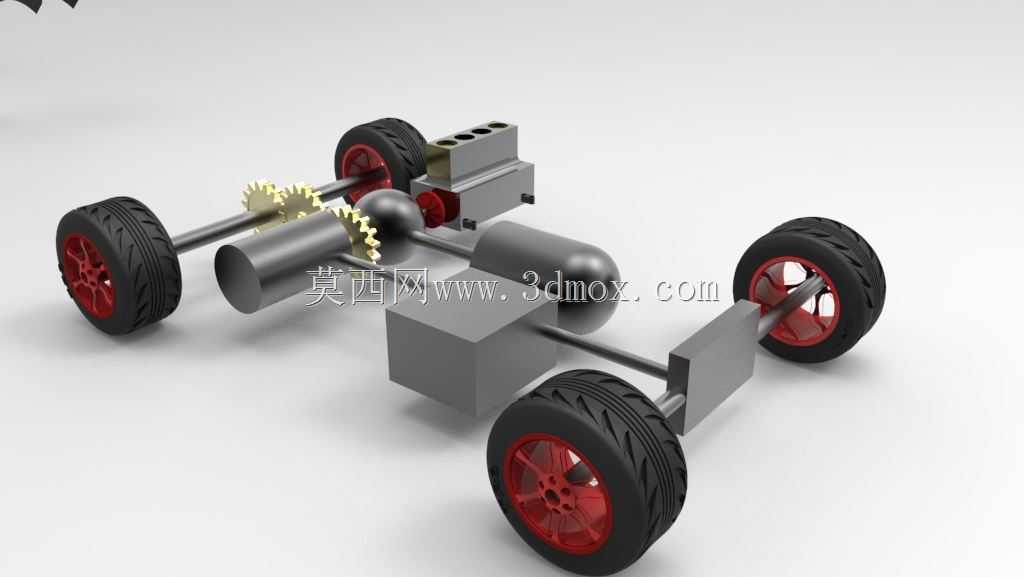

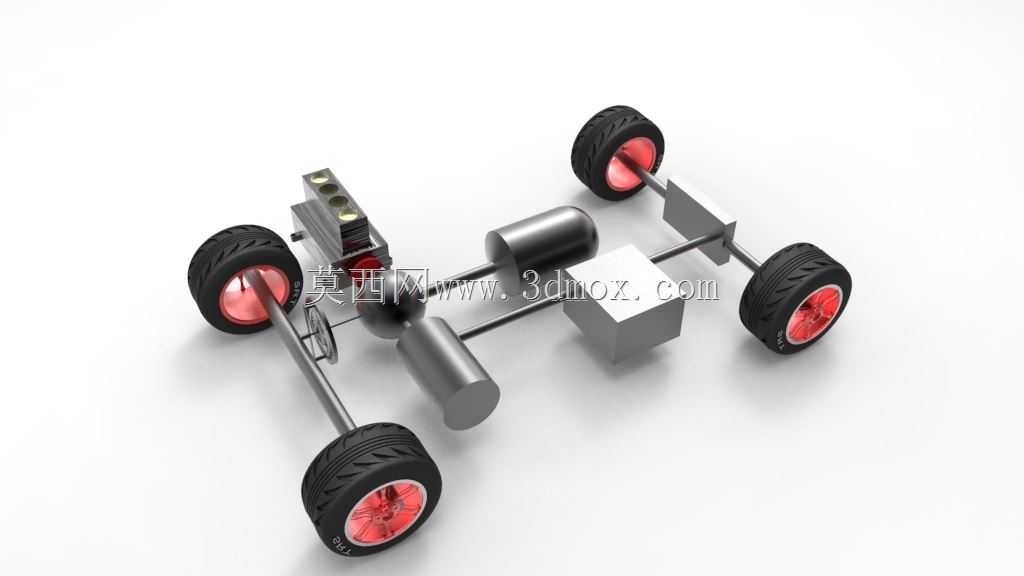

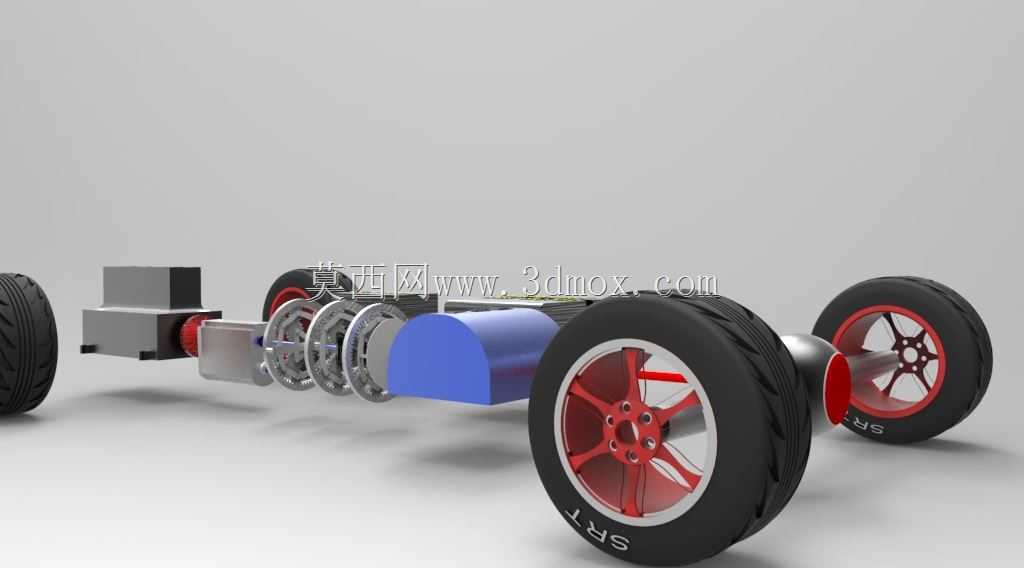

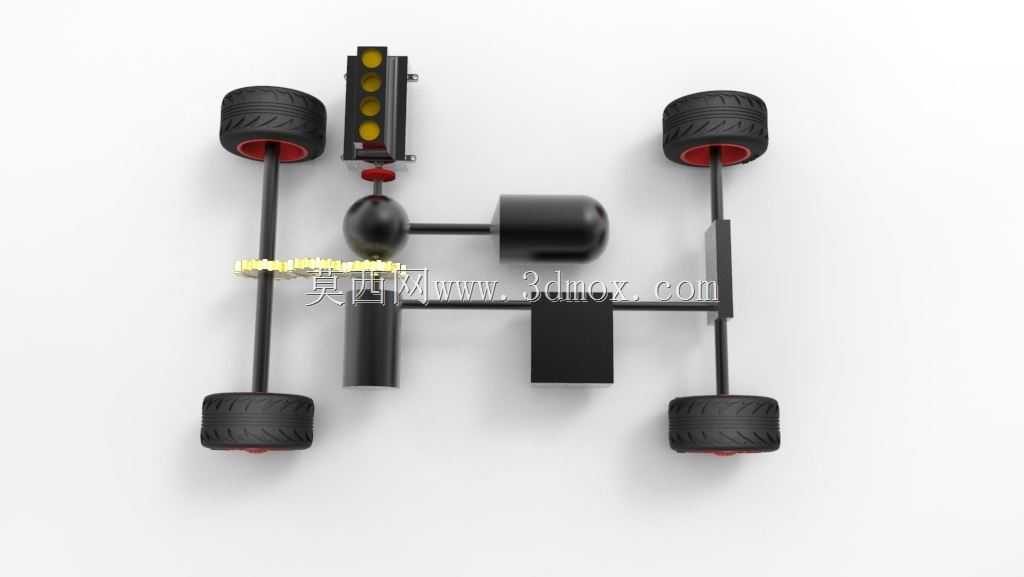

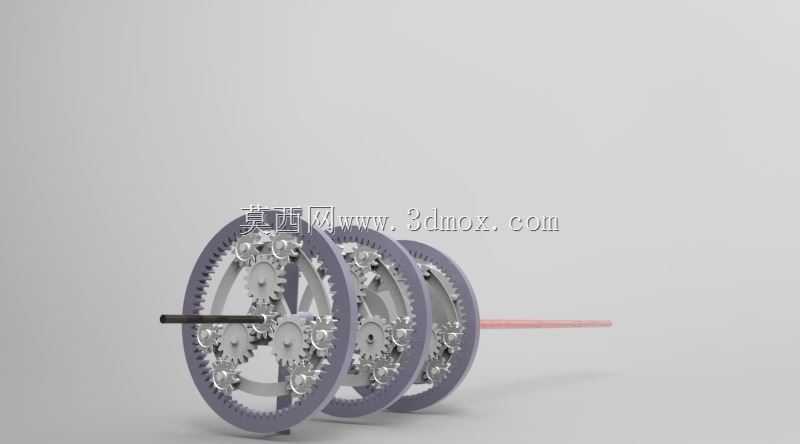

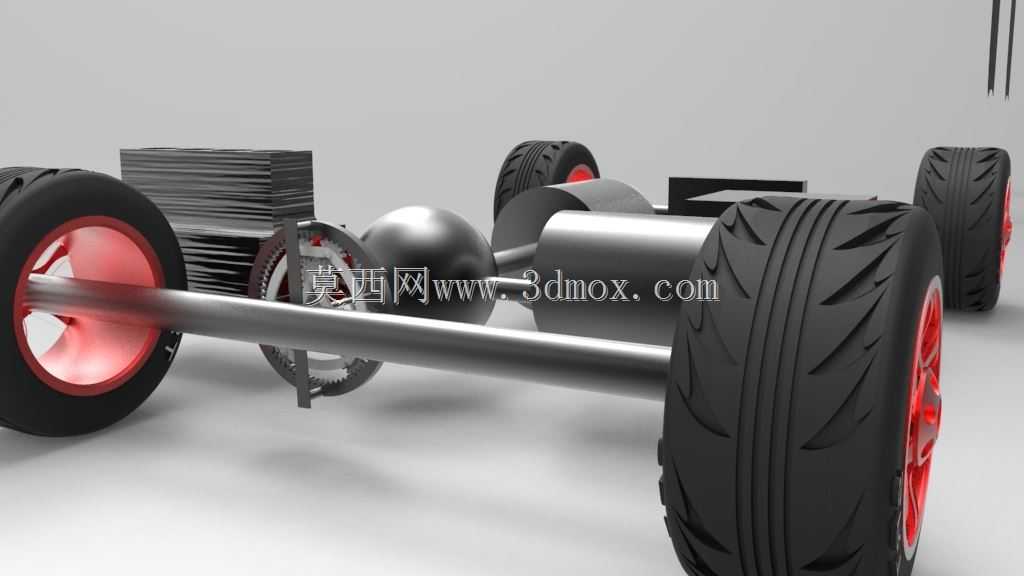

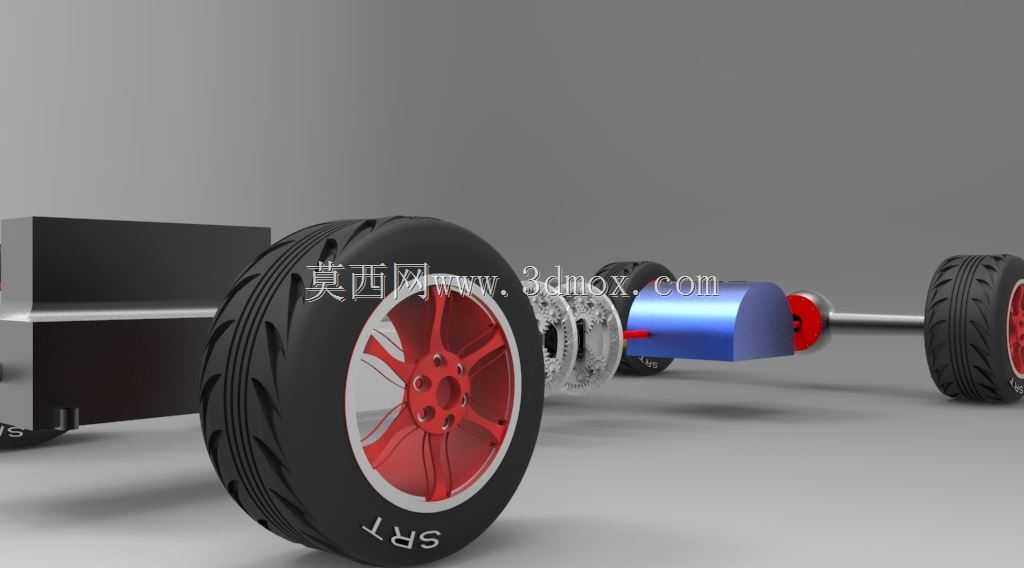

带三行星齿轮箱的混动汽车动力系统结构

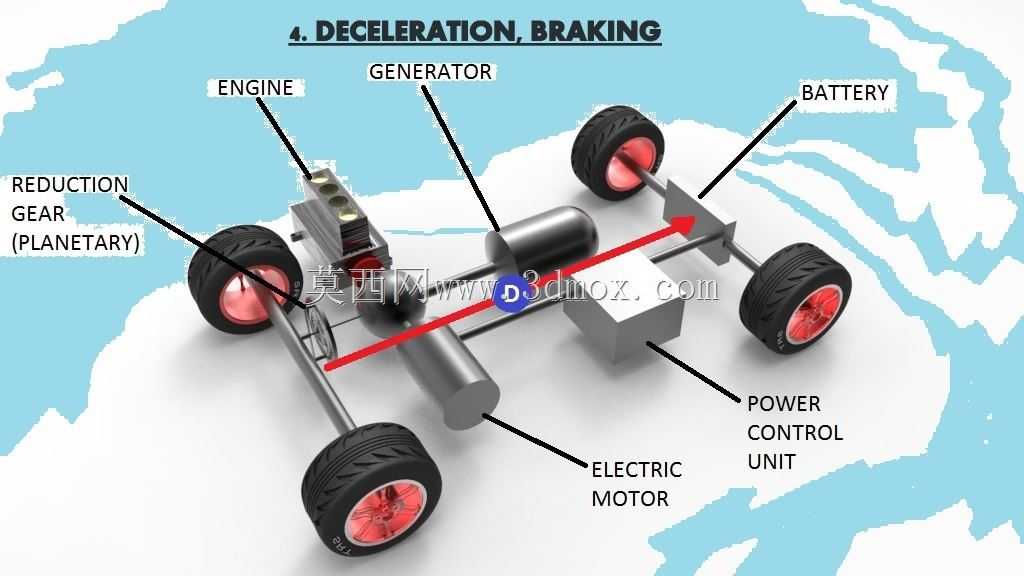

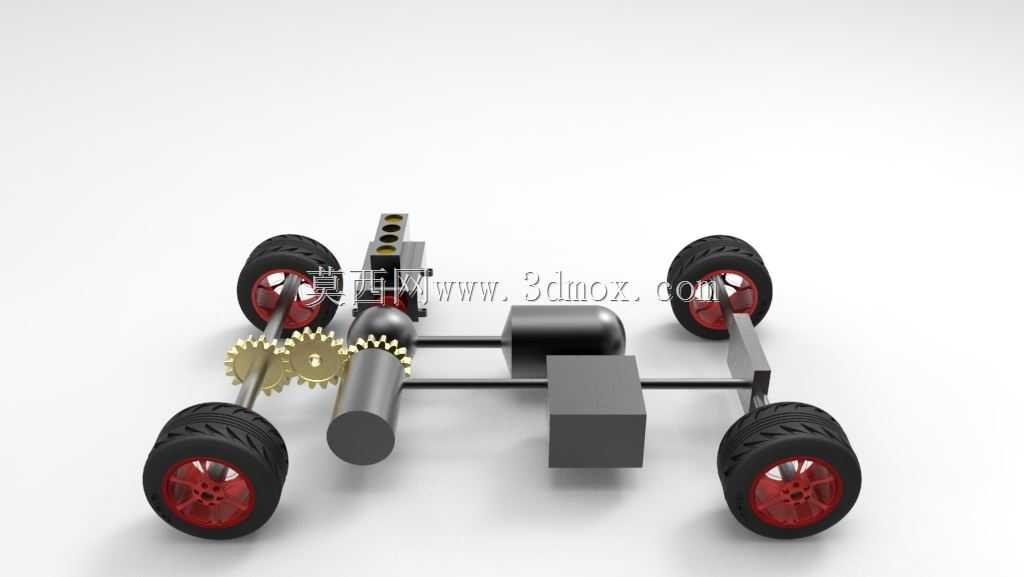

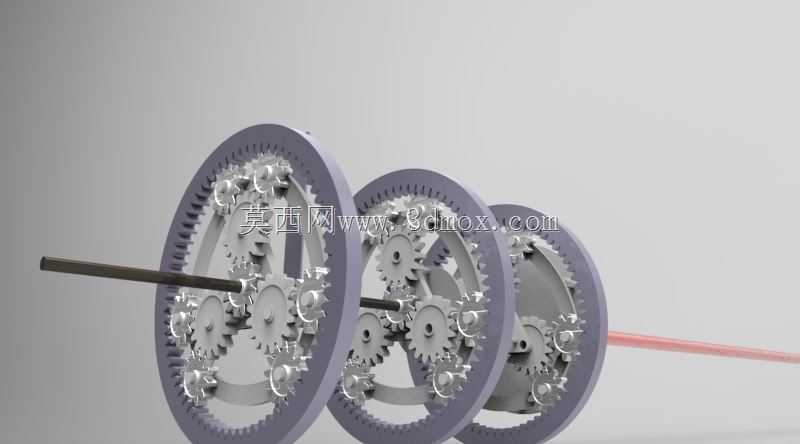

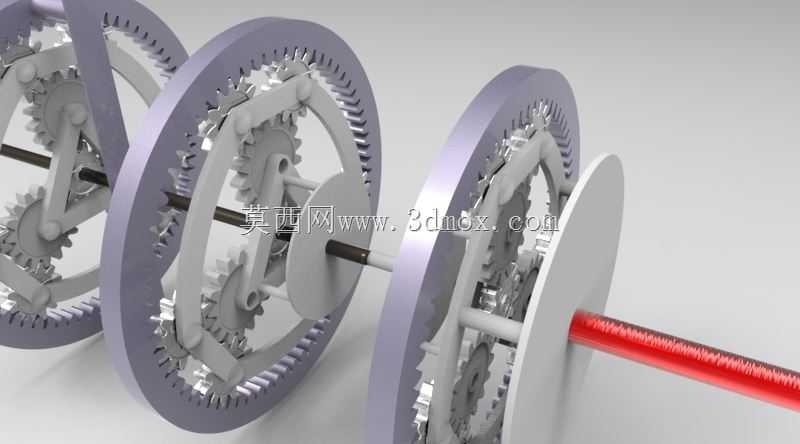

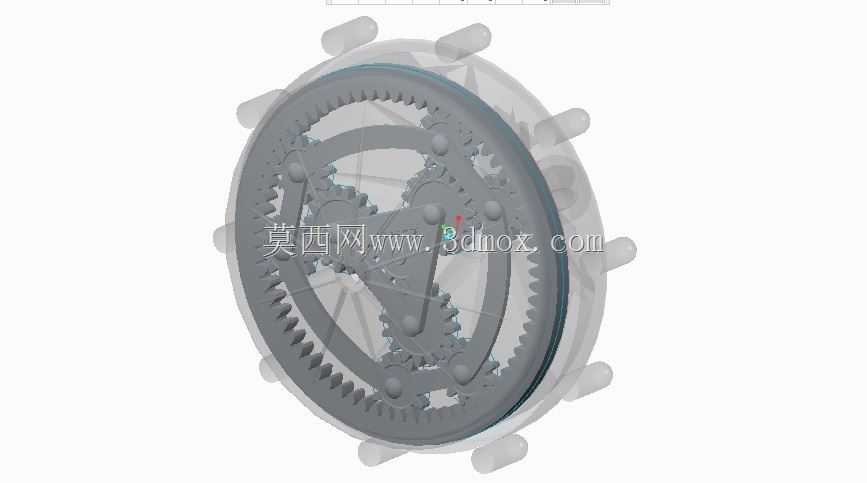

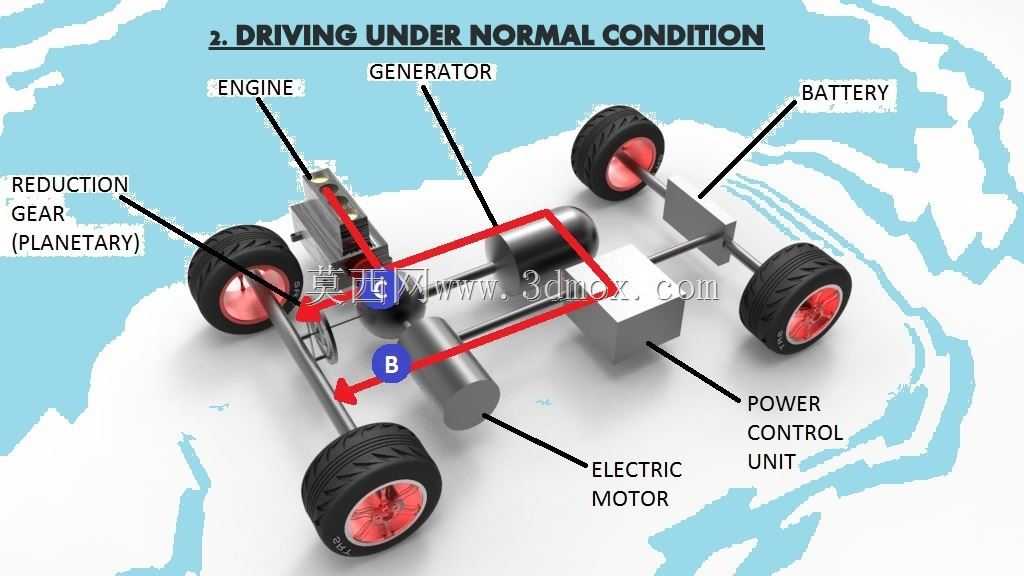

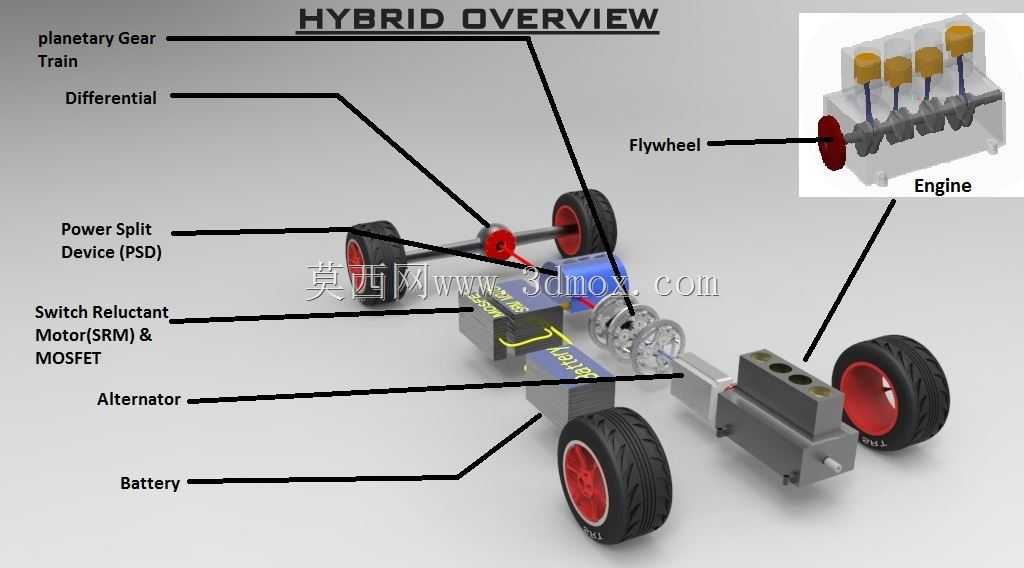

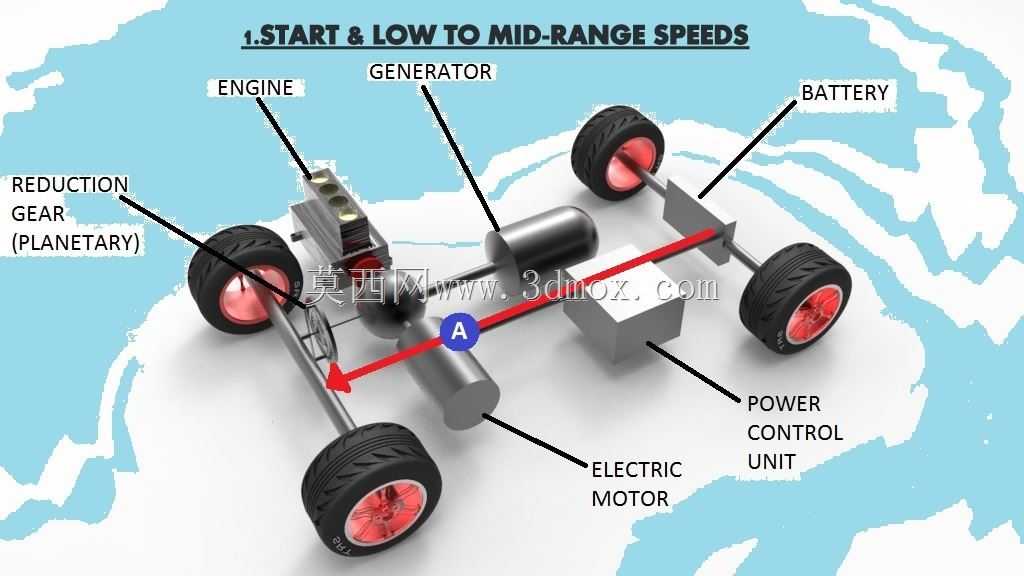

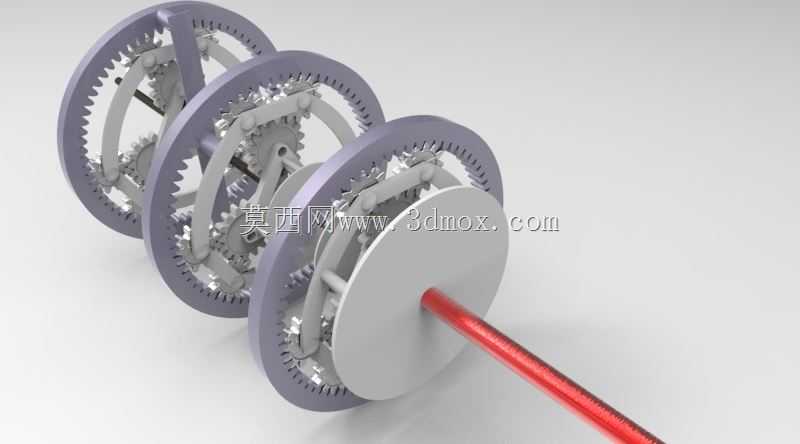

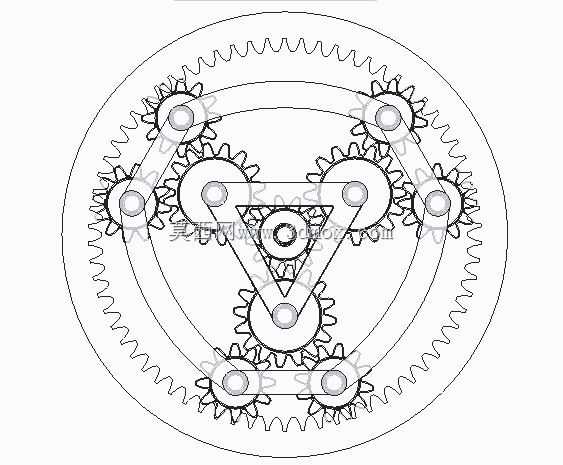

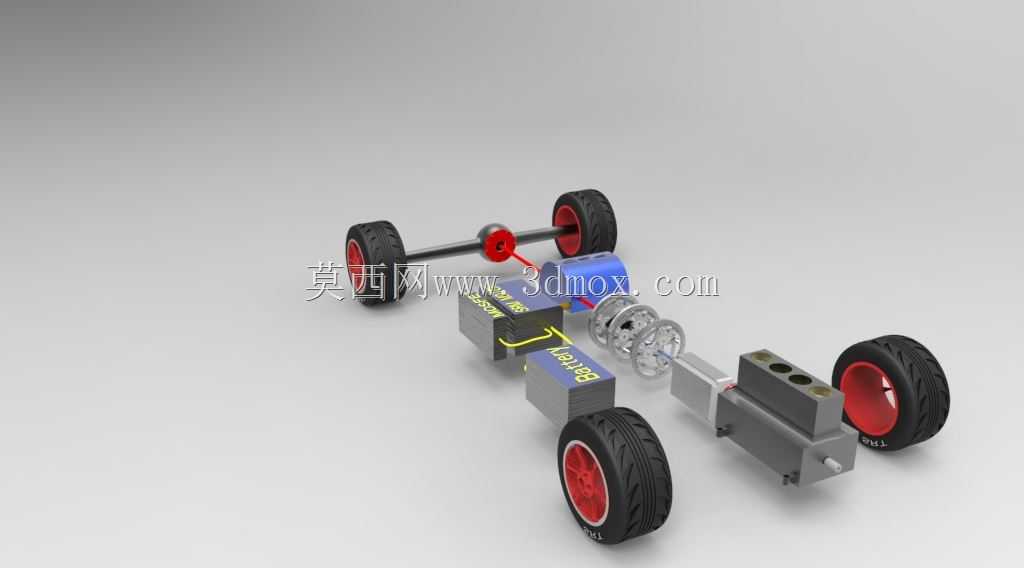

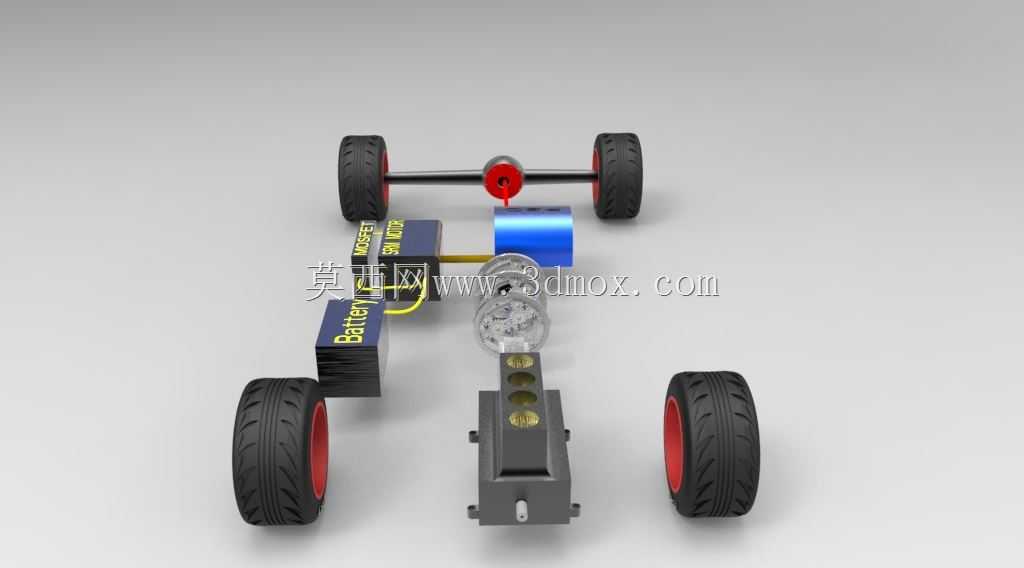

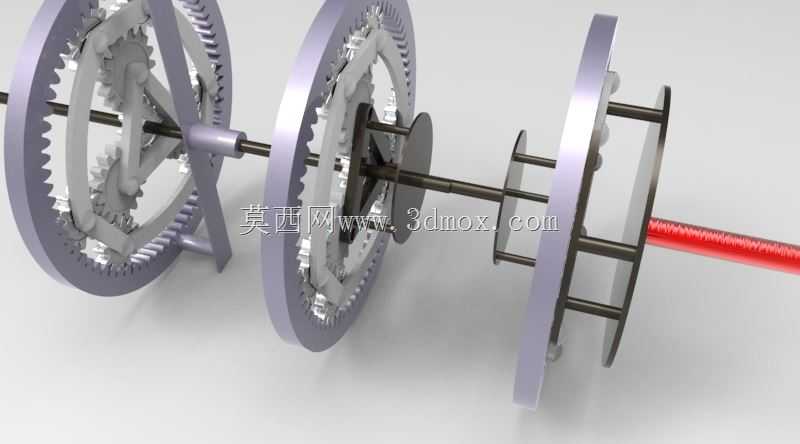

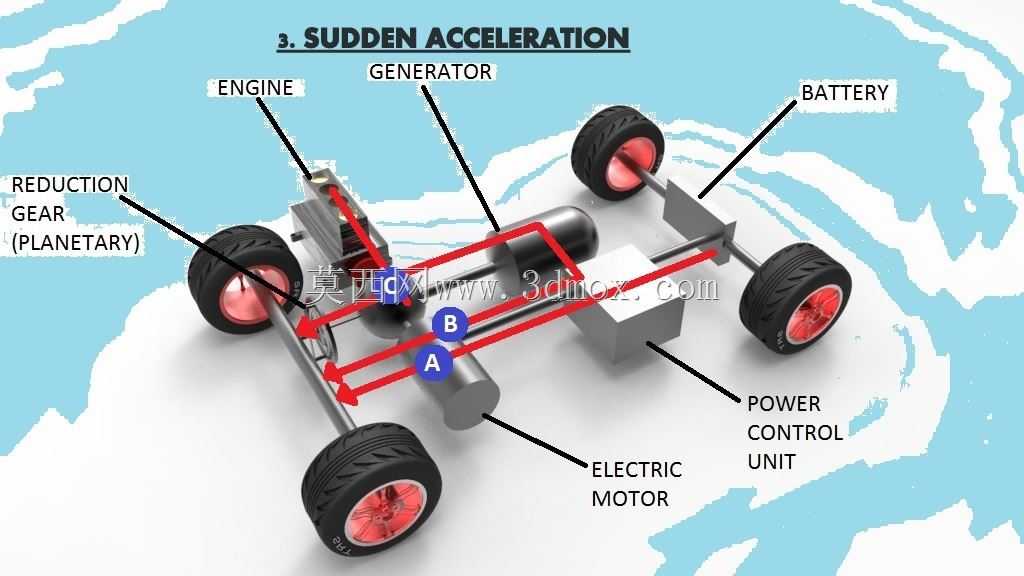

　　这套动力结构针对混动车型的动力耦合需求设计，核心采用三组行星齿轮箱完成动力分流与扭矩传递，适配横置前驱的家用乘用车型布局，可覆盖从低速纯电巡航到高速发动机直驱、急加速并联输出的全场景工况。从安装边界来看，整套动力总成的轴向长度控制在1200mm以内，横向最大宽度不超过650mm，可适配多数A级到B级车型的前舱安装空间，悬置安装点预留了12mm标准螺栓孔位，与传统燃油车的前舱悬置布局具备一定兼容性，能降低车型改款时的底盘结构改动量。设计过程中优先考虑了动力传递路径的效率优化，功率分流装置（PSD）布置在发动机与电机之间，通过行星排的齿圈、太阳轮、行星架三个自由度的扭矩分配，可实现发动机始终工作在高效热效率区间，

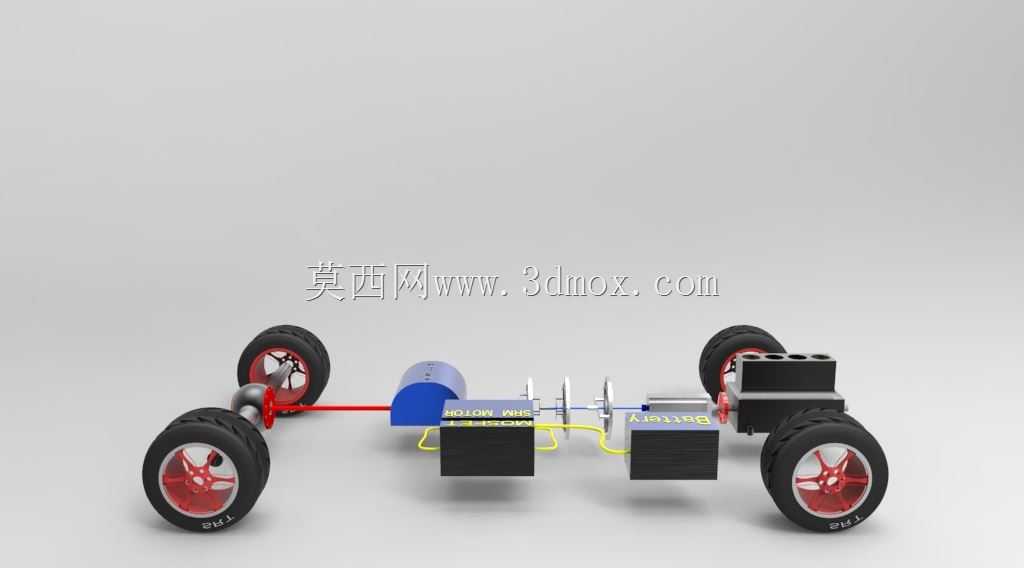

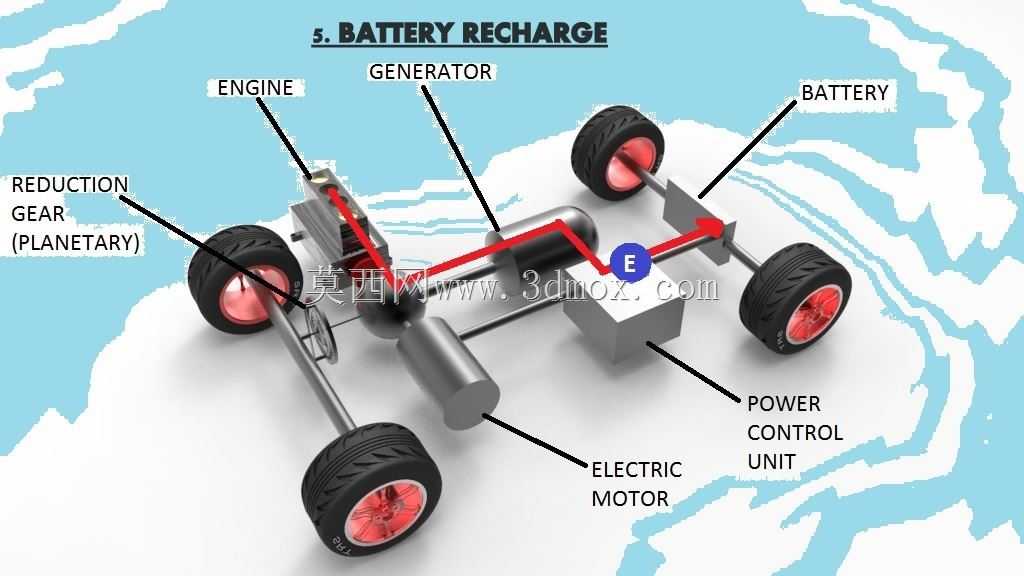

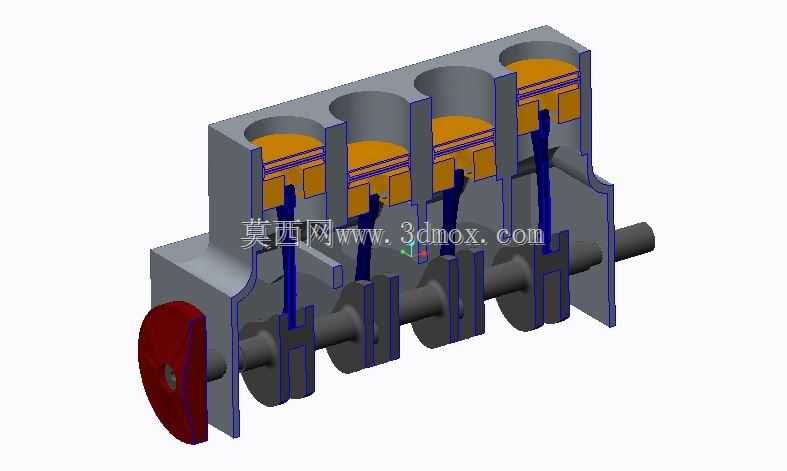

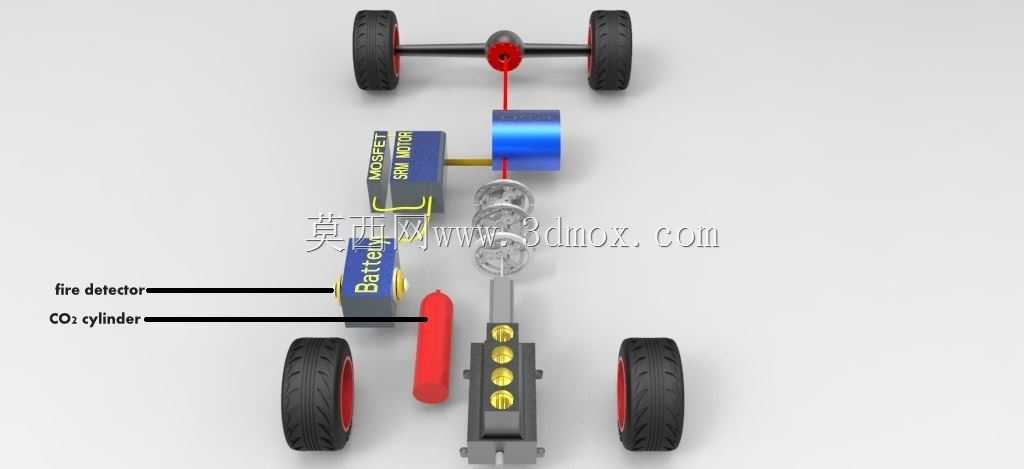

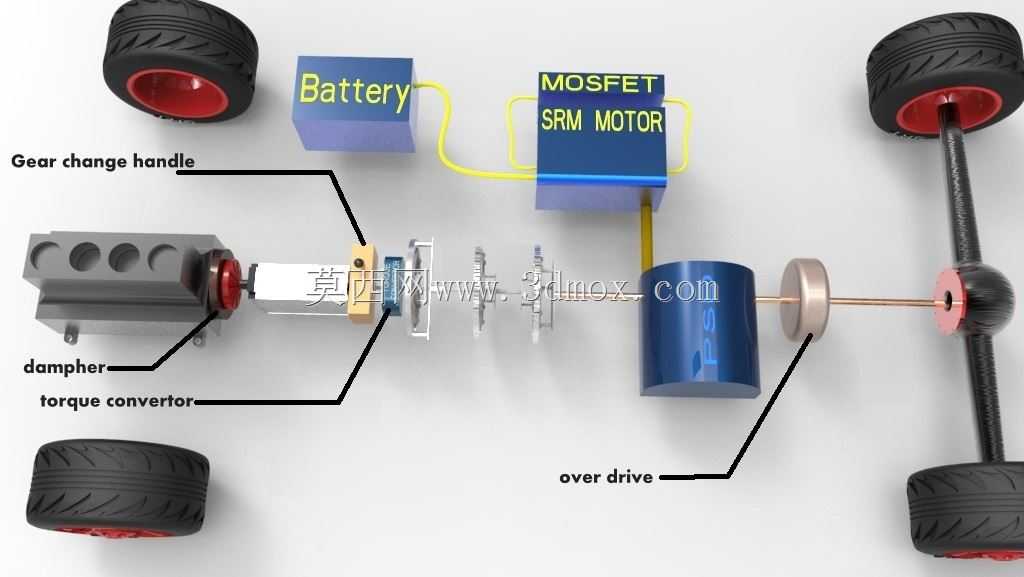

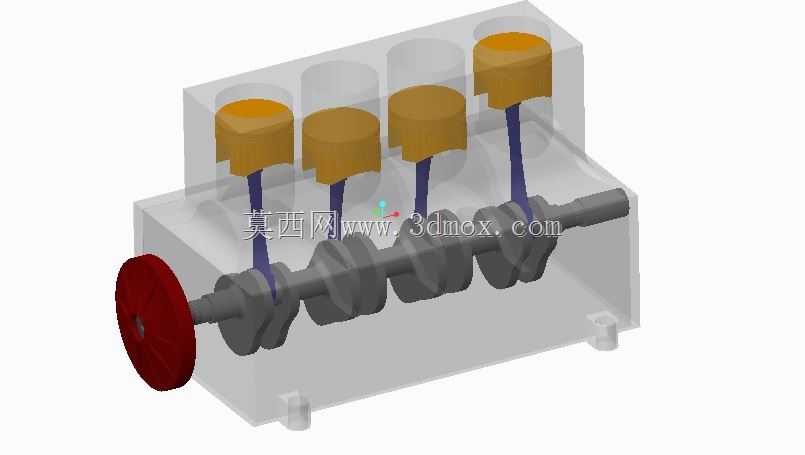

　　避免传统燃油车低速工况下发动机负载过低导致的能耗浪费。飞轮端集成在发动机输出侧，采用双质量飞轮结构过滤发动机运转时的扭转振动，避免振动传递到齿轮组引发NVH问题。差速器集成在前端减速机构中，直接连接左右半轴，半轴输出端的花键参数采用行业通用的24齿渐开线花键，可适配多数量产车型的等速万向节，无需额外开发转接结构。开关磁阻电机与MOSFET控制模块布置在动力分流装置的侧方，与电机控制器的高压接线端预留了足够的布线空间，高压线束的弯曲半径满足不小于线束直径5倍的工程要求，避免长期使用后出现线束绝缘层破损。发电机与电池组的连接路径采用最短布线设计，减少高压线路的长度以降低线路损耗，电池包的安装接口预留了标准的低压通讯与高压动力接插件位置，

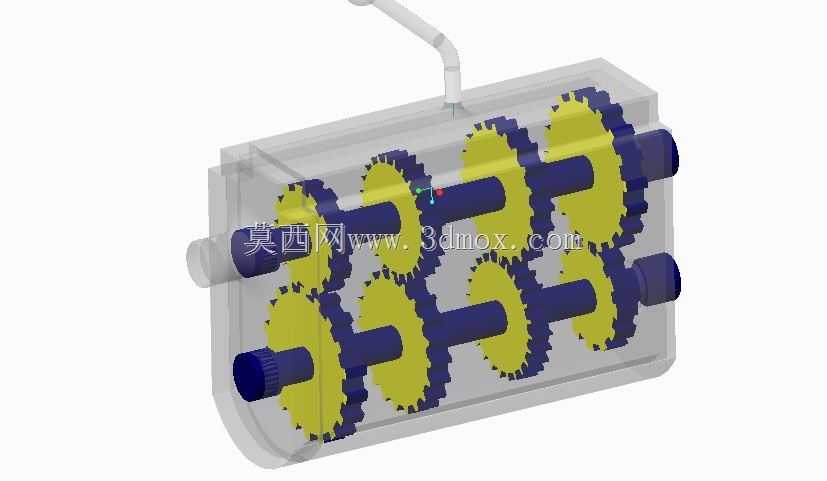

　　可适配不同容量的磷酸铁锂或三元锂电池包。整套结构的齿轮组均采用斜齿设计，齿面接触强度按250N·m的持续输入扭矩校核，可满足1.5L自然吸气发动机加驱动电机的总扭矩输出需求，齿轮的润滑采用飞溅润滑结构，壳体底部预留了润滑油放油螺塞，加注口设置在壳体上方，日常维护时无需拆解总成即可完成润滑油更换。
