有刷直流电动马达定转子结构三维建模

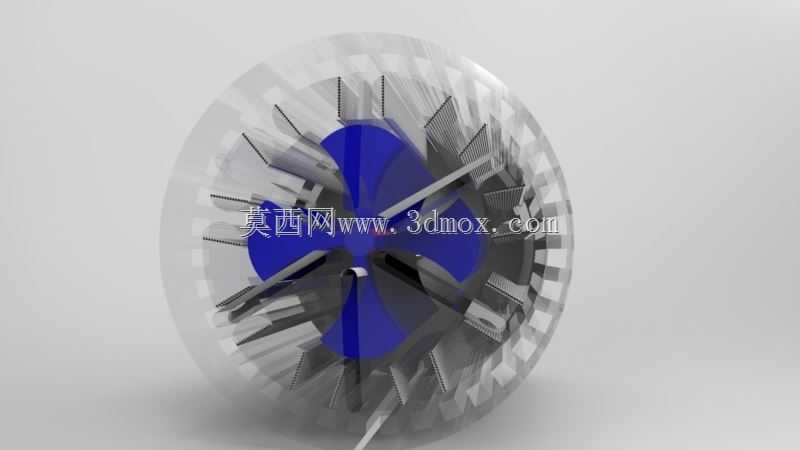

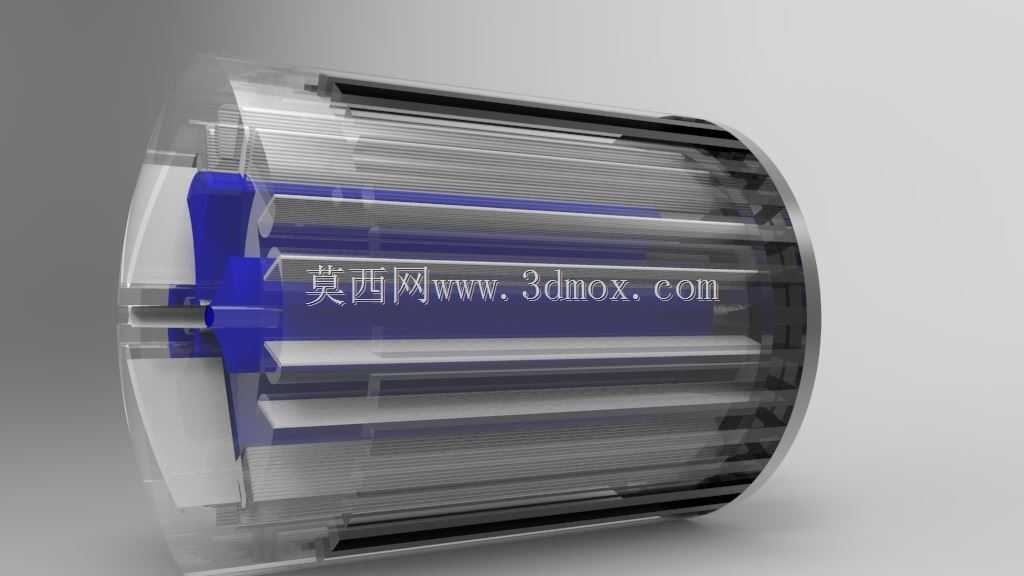

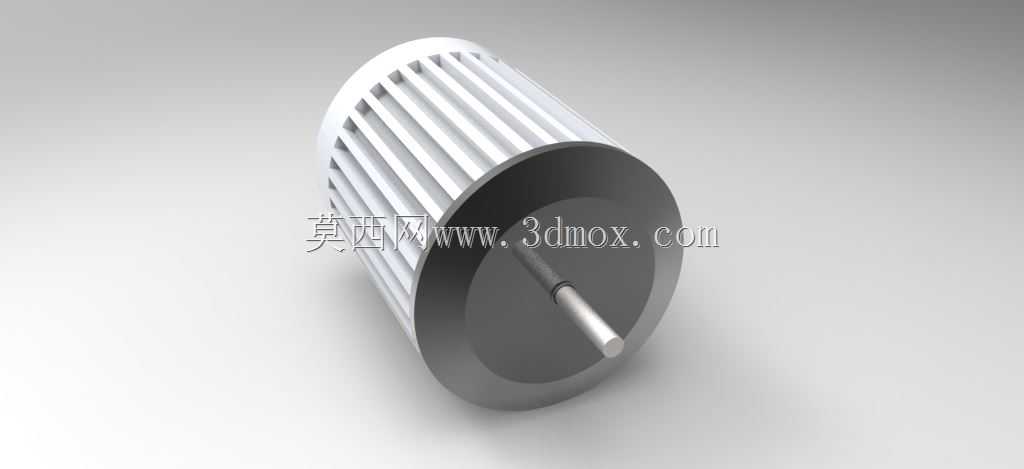

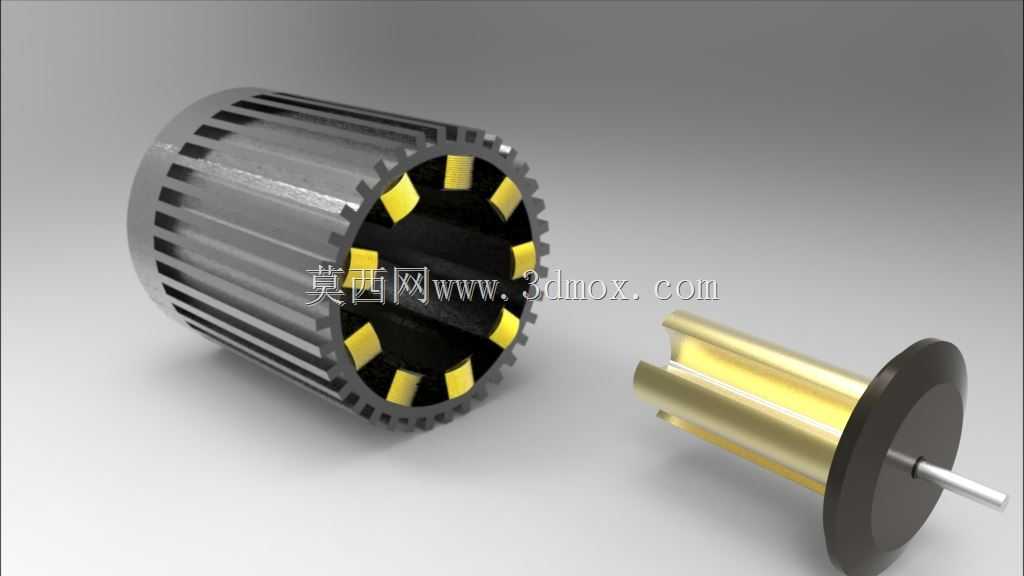

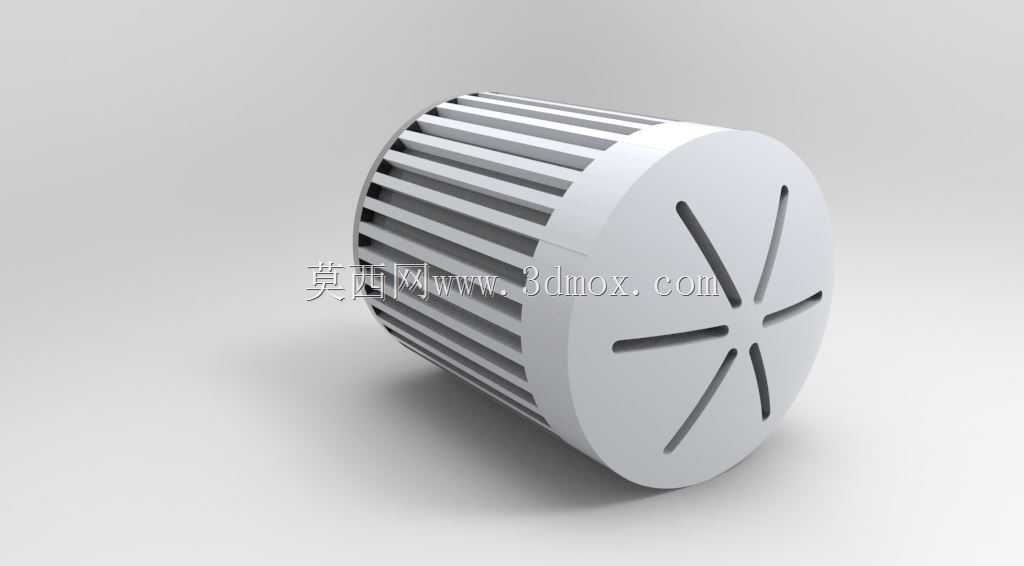

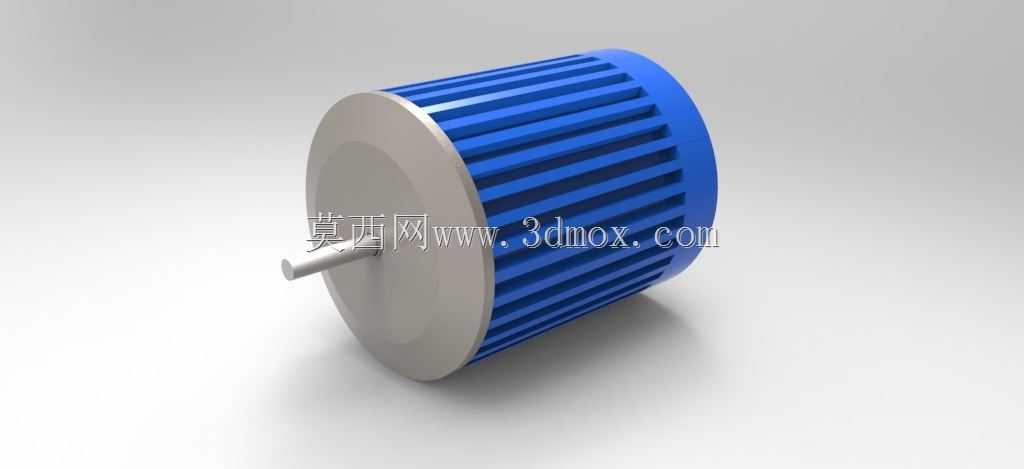

　　该电动马达模型还原了小型有刷直流电机的核心定转子结构，可直接用于小型传动设备的动力单元选型参考、教学演示结构拆解以及同类型电机的逆向设计校核。从实际应用场景来看，这类小功率有刷直流马达常被嵌入小型自动化执行终端、民用电动器具、精密仪器进给机构中，作为动力输出核心承担低转速大扭矩的初始动力传递任务，适配对安装空间有严格限制、动力输出要求平稳的紧凑设备布局。模型完整呈现了定子外壳的散热筋结构、内嵌永磁磁瓦的排布方式，以及转子电枢、换向器、输出轴的装配关系，外壳外侧的轴向散热筋并非装饰性结构，设计时需匹配电机额定功率下的热散逸需求，筋条高度、间距直接影响连续运行时的外壳温升速率，建模时严格遵循了小型电机外壳的常规壁厚比例，

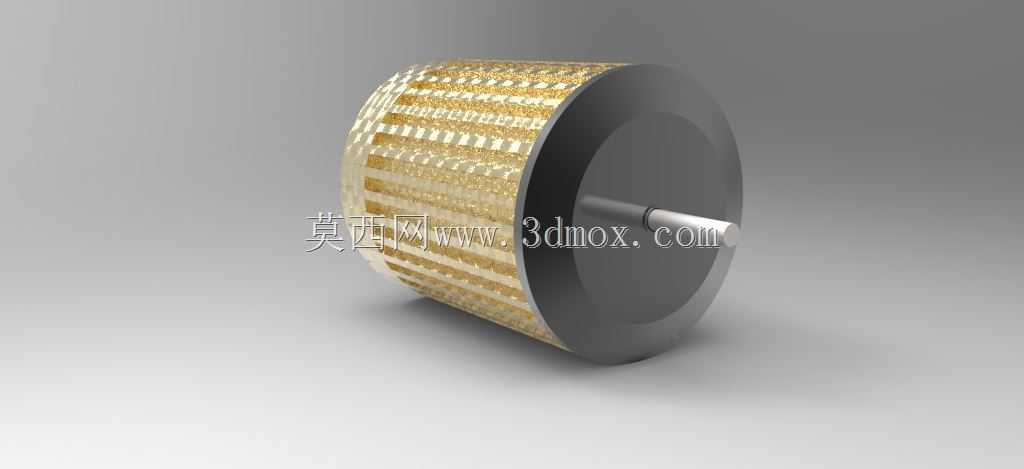

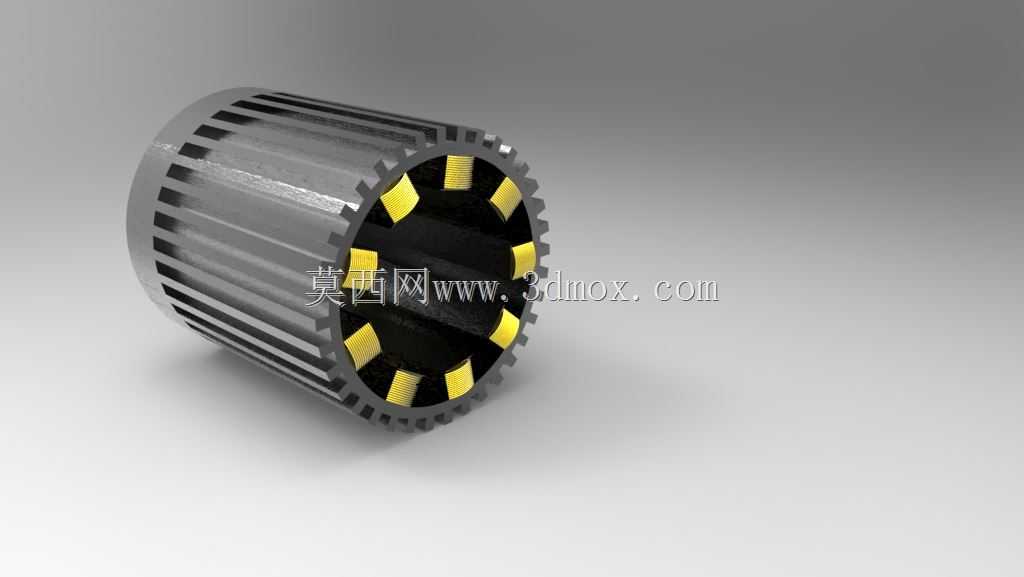

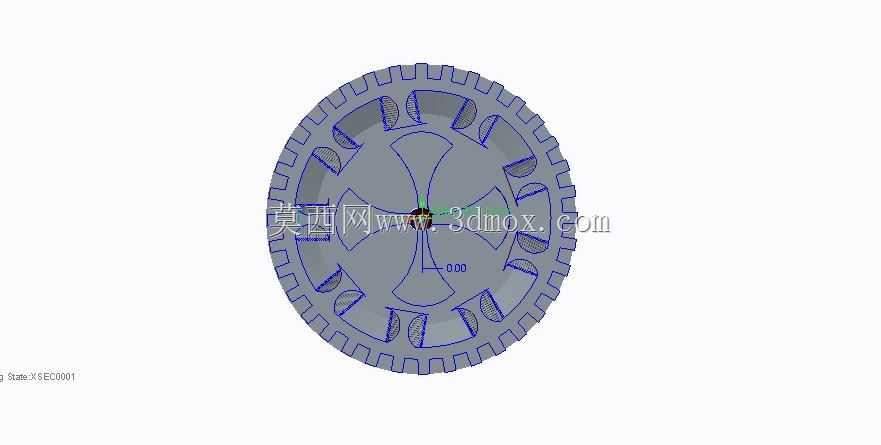

　　避免后续做有限元热仿真时出现结构参数失真的问题。定子内腔的磁瓦采用内嵌式卡装结构，磁瓦与定子内壁的贴合面预留了粘接工艺间隙，磁瓦的极弧角度、相邻磁瓦的间隔距离直接决定气隙磁密的均匀度，建模时还原了8极磁瓦的对称排布逻辑，可直接用于电磁仿真的几何模型导入，无需二次修整磁瓦轮廓。转子部分的电枢冲片叠压结构、端部换向器的安装位、输出轴的轴径台阶都做了还原，输出轴的轴伸长度、轴承配合位的轴径公差带参考了常规小型电机的安装标准，可直接匹配常规微型轴承的选型尺寸，转子与定子之间的气隙宽度控制在小型直流电机的常规合理区间，避免气隙过大导致的扭矩损耗、气隙过小引发的扫膛风险。从安装边界来看，定子外壳的外径、

　　输出轴的中心高都参考了通用微型直流电机的安装尺寸规范，端盖的止口位置预留了标准安装孔位，可直接适配常规的电机安装支架，无需额外做安装结构的二次改造。建模时对各部件的装配干涉做了提前校验，定子磁瓦与转子电枢之间无重叠干涉，换向器与电刷的安装位预留了合理的接触行程空间，输出轴与端盖轴承位的配合间隙符合转动件的装配要求，可直接用于装配动画制作、结构爆炸图演示，也可作为同类型电机改型设计的基础模型，调整磁瓦极数、转子绕线槽数、输出轴轴径即可快速衍生不同功率、不同安装尺寸的电机方案。
