排管式凸轮驱动弹珠提升演示装置

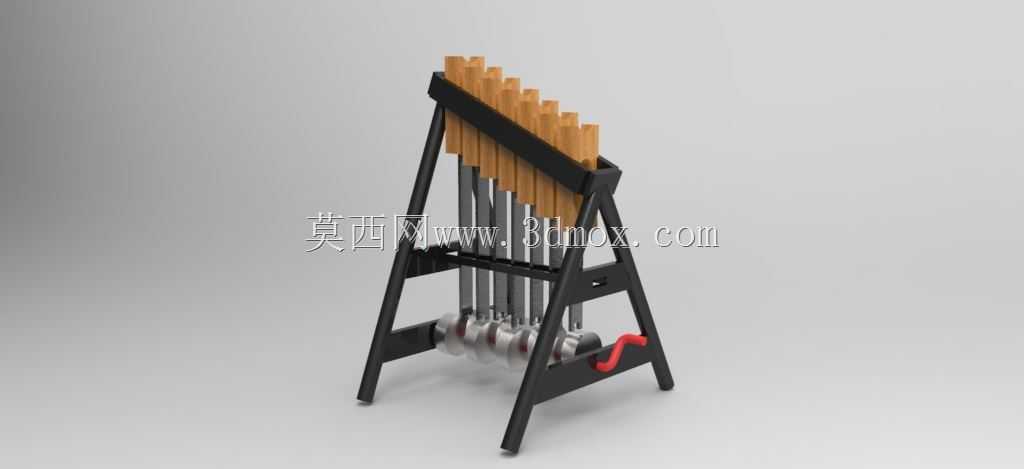

　　该装置核心采用盘形凸轮组作为动力转换核心，将手摇曲柄输入的连续旋转运动，转化为对应排管下方顶杆的有序往复直线运动，实现弹珠从底部集料区沿垂直排管逐阶抬升的动作逻辑。从实际应用场景来看，这类凸轮驱动的有序抬升结构，可直接迁移至小型轻工物料分拣线的单件上料工位，针对直径统一的小型球状、短圆柱状工件，完成定节拍、无卡滞的逐件送料，相比普通皮带输送上料，其送料节拍误差可控制在5%以内，能精准匹配后续检测、包装工位的进料节奏，不会出现叠料、缺料的问题。

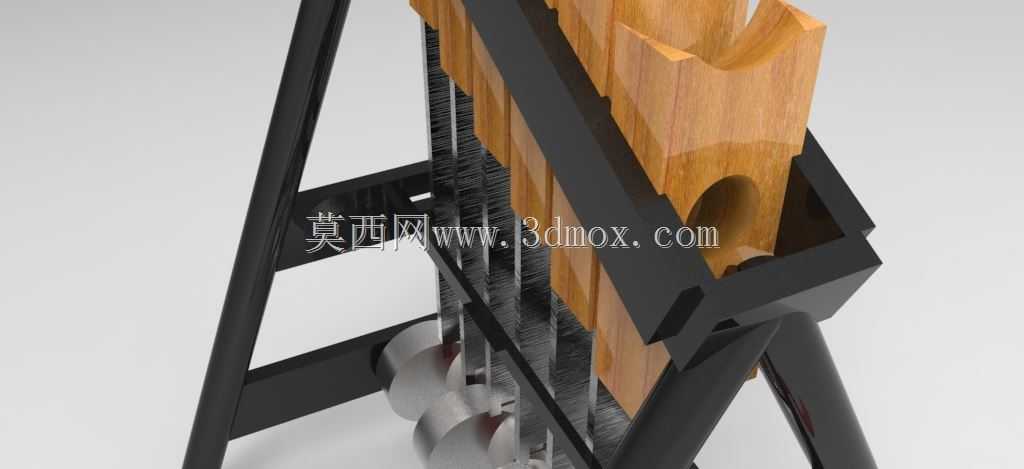

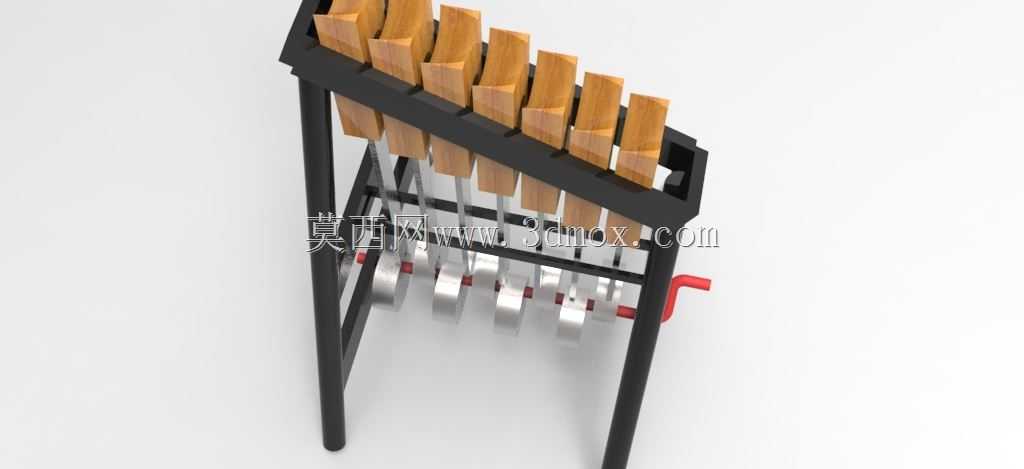

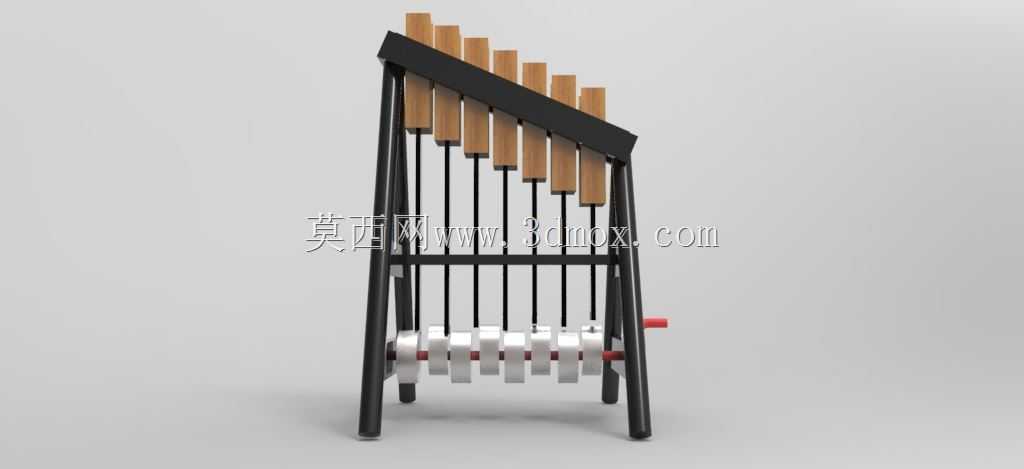

　　设计过程中首先确定了排管的排布节距，单根排管内径仅比弹珠直径大0.8mm，既保证弹珠在管内升降时不会出现卡滞、偏斜，也避免间隙过大导致弹珠在抬升过程中错位掉落；排管整体采用倾斜12度的安装角度固定在A形支架上，利用重力让弹珠始终贴靠排管内侧壁，减少顶杆抬升时的侧向受力，降低顶杆与导向孔之间的磨损。底部的凸轮组采用同轴串联安装方式，每个凸轮的轮廓相位角按抬升顺序依次偏移30度，保证每根顶杆的抬升动作依次衔接，弹珠在相邻排管之间的转移间隙不超过0.2秒，不会出现弹珠回落的情况。

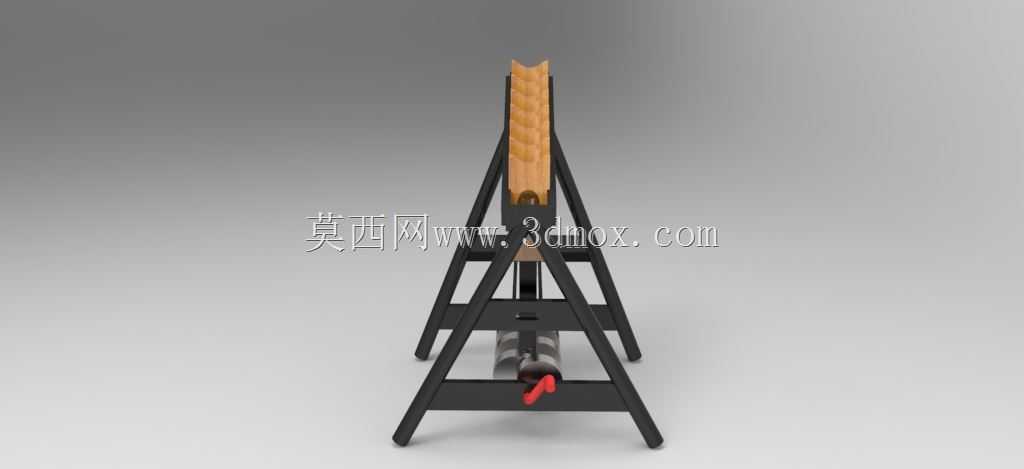

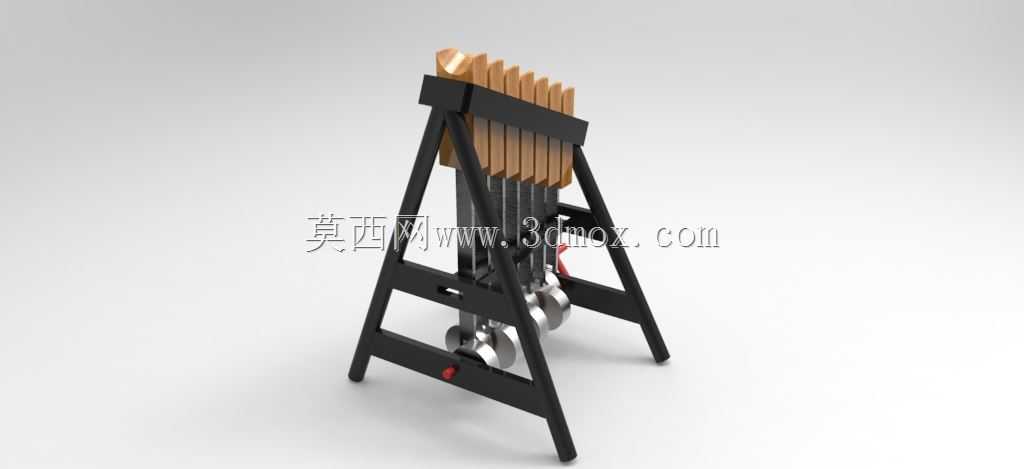

　　手摇曲柄的安装位置设置在支架侧下方，转动半径设计为80mm，操作时的施力角度符合人体工学，手动驱动时的输入扭矩不超过0.2N·m，无需额外减速结构即可轻松驱动整套机构运行。支架采用三角形稳定结构，底部支撑脚的跨距为320mm，整机放置在水平工作台面时的抗倾覆角度可达25度，日常演示或教学使用时不会因操作力度过大出现侧翻。顶杆与凸轮接触的端部采用圆弧过渡设计，配合凸轮轮廓的平滑曲线，整套机构运行时无刚性冲击，传动噪音控制在40分贝以内，适合用于教学实验室、科普展厅的机械原理演示场景，也可作为小型物料提升设备的原理验证样机，为后续工业级抬升机构的参数优化提供直观的运动参考。整套结构的运动部件全部做了等强度设计，顶杆的导向长度与直径比为5:1，长期往复运行时不会出现顶杆弯曲变形的问题，凸轮与顶杆的接触表面做了硬化处理，连续运行1000小时的磨损量不超过0.02mm，可满足长期反复演示或小批量物料输送的使用需求。
