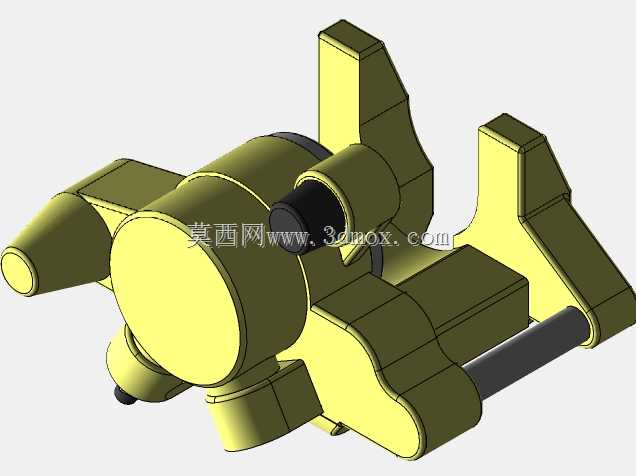

阿帕奇浮动式液压制动卡钳结构设计

　　这款制动卡钳属于液压驱动的浮动式卡钳结构，主要适配重型越野车辆、高性能改装车型的盘式制动系统，在整车制动回路中承担将液压压力转化为制动夹紧力的核心作用，工作时依靠缸内活塞推动内侧摩擦片贴合制动盘，同时卡钳本体沿导向销轴向滑动，带动外侧摩擦片同步夹紧制动盘，通过摩擦力矩实现车轮转速的控制，相比定钳式结构，该类卡钳轴向尺寸更紧凑，对轮辋内部安装空间的适配性更强，能适配更大尺寸的制动盘与通风散热结构。从结构设计逻辑来看，卡钳本体采用一体化铸造成型的钳体结构，主体承载区域做了加厚加强筋设计，可承受制动过程中12MPa以上的瞬时液压冲击，避免钳体张开变形导致的制动踏板虚位、摩擦片偏磨问题；导向销孔位与活塞缸孔的同轴度公差控制在0.

　　02mm以内，保证卡钳滑动过程无卡滞，回位顺畅，减少制动拖滞带来的能耗损失与摩擦片异常磨损。安装边界方面，卡钳的两个安装支耳跨距适配主流的转向节安装孔位，安装面到制动盘摩擦面的距离公差控制严格，可直接替换同规格的原厂制动卡钳，无需额外改装桥码；活塞采用带防尘套与密封圈的复合密封结构，密封圈除了密封高压制动液之外，还能在制动解除时带动活塞自动回位，保持摩擦片与制动盘之间的合理间隙，避免行驶过程中摩擦片长期蹭盘。在实际应用场景中，该类卡钳可覆盖民用乘用车、轻型商用车、越野改装车的前轴制动需求，钳体外侧的凸起结构既可以作为摩擦片磨损限位的标识基准，也能在轮毂内部形成导流间隙，引导行驶气流带走制动过程中产生的热量，

　　降低连续制动下的热衰退风险；摩擦片安装槽采用燕尾式定位结构，更换摩擦片时无需完全拆卸卡钳本体，仅需拆下导向销即可翻转钳体完成摩擦片更换，维保操作便捷。设计过程中针对钳体的受力路径做了优化，将液压反作用力的承载路径从钳体外侧的桥接部分分散到两侧支耳，减少桥接部位的应力集中，在保证结构强度的前提下控制了整体重量，相比同规格的铸铁定钳，重量降低约25%，可有效降低簧下质量，提升车辆悬架的响应速度。
