带键槽轴系连接用法兰联轴器结构

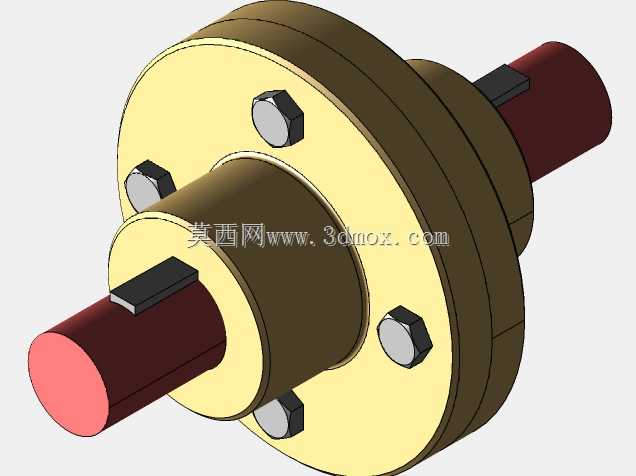

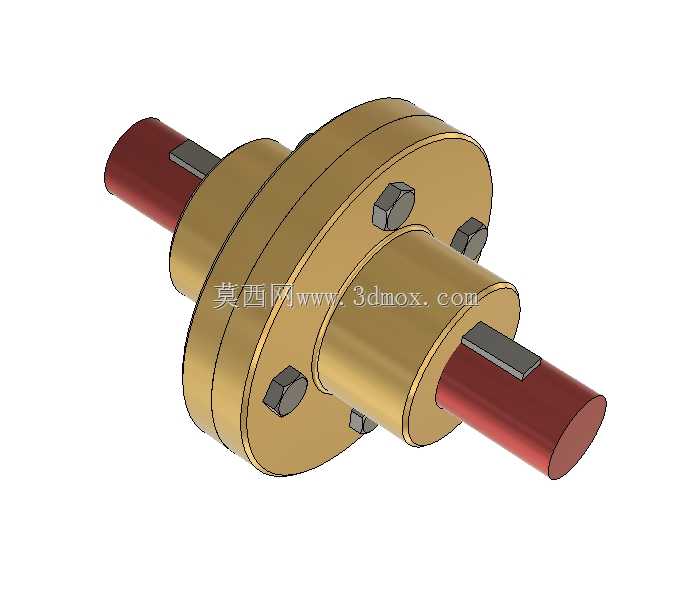

　　这类法兰联轴器主要应用在中小功率的传动系统中，常见于轻工输送设备、小型试验台架、精密仪器传动模组这类对同轴度有一定要求、传动载荷平稳的工况场景，核心作用是实现两根分离轴的刚性连接，传递额定扭矩的同时，保证两端轴的回转同步精度，不会出现传动滞后的问题。从结构设计来看，整套组件包含两个对合的法兰盘、两根带键槽的传动轴、配套的六角螺栓与锁紧螺母，两个法兰盘分别通过平键与对应侧的轴实现周向固定，法兰盘的端面加工有定位止口，对合安装时止口互相嵌合，能快速保证两端轴的同轴度，降低安装找正的难度，螺栓沿法兰盘圆周均布，拧紧后依靠法兰结合面的摩擦力与螺栓的抗剪能力共同传递扭矩，相比其他挠性联轴器，这种刚性法兰结构没有缓冲元件，传动效率更高，

　　不存在回转间隙，适合转速稳定、无频繁正反转冲击的传动场景。设计过程中首先要匹配轴径的尺寸公差，轴与法兰内孔的配合选用过渡配合，既保证装配时的便利性，又能避免运转时出现轴孔相对窜动；键槽的尺寸严格对应轴径选取，平键的侧面为工作面，装配后键的顶面与法兰键槽顶部保留微小间隙，避免装配时出现卡滞。法兰盘的外径尺寸根据传递扭矩的大小核算螺栓分布圆直径，螺栓数量通常选4到6颗均布，保证每个螺栓受力均匀，法兰盘的厚度要满足螺栓拧入深度的要求，同时预留足够的抗剪切截面，避免扭矩过载时法兰盘从螺栓孔位置开裂。安装边界方面，整套联轴器的轴向总长度要匹配两端设备的轴伸长度，轴伸插入法兰内孔的深度要超过法兰轮毂长度的三分之二，保证足够的结合面积，

　　径向尺寸要预留足够的安装操作空间，方便使用扭矩扳手拧紧圆周方向的螺栓，同时要保证联轴器外圆与周边设备护罩的安全间隙，避免运转时出现剐蹭。实际选型使用时，要注意这类刚性联轴器不适合存在较大径向偏移、角向偏移的轴系连接，如果两端设备的安装同轴度误差超过允许范围，运转时会产生额外的附加载荷，加剧轴承与轴的磨损，因此安装时需要先通过百分表打表找正，调整两端轴的径向跳动与端面跳动在允许公差范围内，再锁紧固定螺栓。另外轴端的键槽要对齐法兰盘上的键槽位置，平键装配前要去除毛刺，保证键与键槽的贴合度，螺栓拧紧时要采用对角分次拧紧的方式，避免法兰盘端面受力不均出现倾斜，影响传动的平稳性。
