机加工手动螺杆式夹持台钳结构

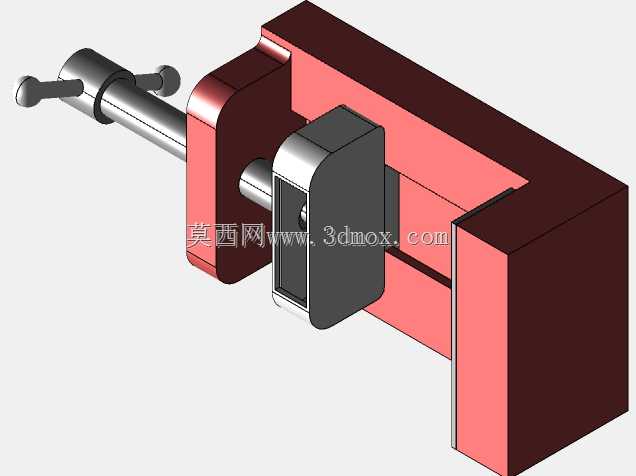

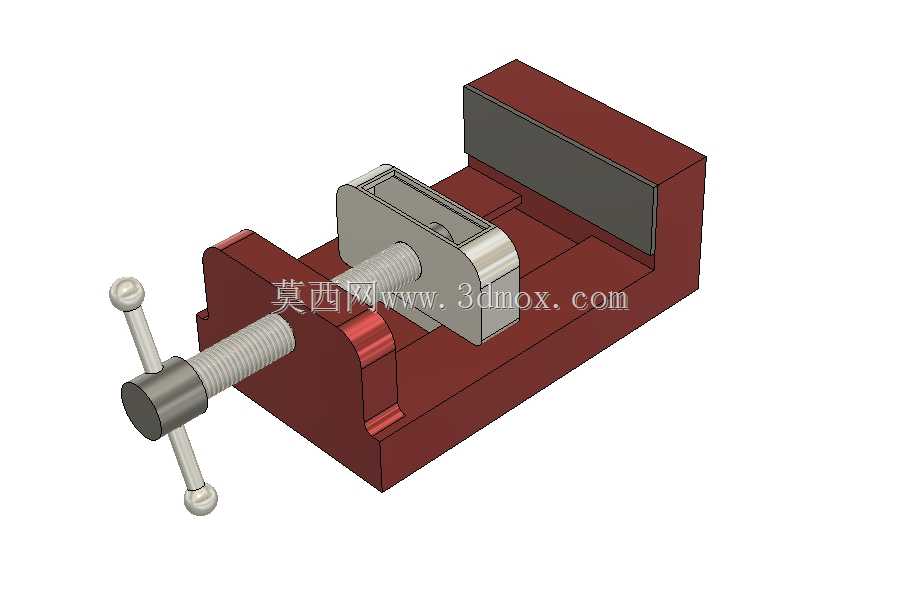

　　这款手动螺杆式台钳是机加工、钳工装配、试样固定场景中最基础也最通用的夹持工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，不管是小型金属件的钻孔、锉修、攻丝，还是非金属样件的打磨、粘接固定，都能通过它提供稳定的夹持力，避免加工过程中工件位移带来的尺寸偏差或安全隐患。从结构设计逻辑来看，整体采用固定钳身搭配活动钳口的经典布局，固定钳身作为整个台钳的承载基座，底部预留的安装孔位可直接通过螺栓固定在工作台台面，安装边界需匹配钳工台或小型设备工作台的T型槽间距，常规适配100-150mm槽距的工作台面，整体外形长度控制在200mm区间内，最大开口行程可覆盖120mm宽度的工件夹持需求，

　　能满足绝大多数小型加工件的装夹尺寸要求。传动部分采用梯形螺杆副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复夹紧松开也不易出现滑牙磨损，螺杆端部搭配十字型手柄，操作人员无需额外辅助工具，单手即可施加足够的夹紧扭矩，手柄两端的球形端头做了圆滑过渡，转动施力时不会硌手，也能避免操作过程中剐蹭划伤。钳口部分采用可拆卸式平直钳口板，钳口接触面做了细密的网状滚花处理，夹紧时能增大与工件表面的摩擦力，即便是表面光滑的金属坯料，也能在合理夹紧力下不出现打滑偏移，当钳口板长期使用出现磨损、磕碰凹陷时，只需拧下固定螺钉即可快速更换，无需整体报废台钳主体，大幅降低工装维护成本。

　　设计过程中特意将活动钳身的滑动导轨与固定钳身做了一体化铣削成型，导轨配合间隙控制在0.02-0.05mm之间，既保证活动钳身滑动顺畅无卡滞，又能避免间隙过大导致夹紧时钳口上翘，保证上下钳口的平行度误差控制在0.03mm以内，装夹方形、矩形工件时不会出现夹偏、翘边的问题。在实际使用场景中，这类台钳除了常规机加工工位使用，也可搭配3D打印、手工模型制作等场景使用，夹持不同材质工件时，还可在钳口处加装铜皮、橡胶垫等软质衬垫，避免夹伤工件已加工表面或软质材质表面，整体结构没有冗余的复杂零件，所有零部件都具备良好的加工工艺性，普通铣床、车床即可完成全部零件的加工制作，后期维护也仅需定期在螺杆、导轨配合面涂抹润滑脂，即可保证长期使用的操作顺畅度。
