轮式移动四自由度拾取放置机械装置

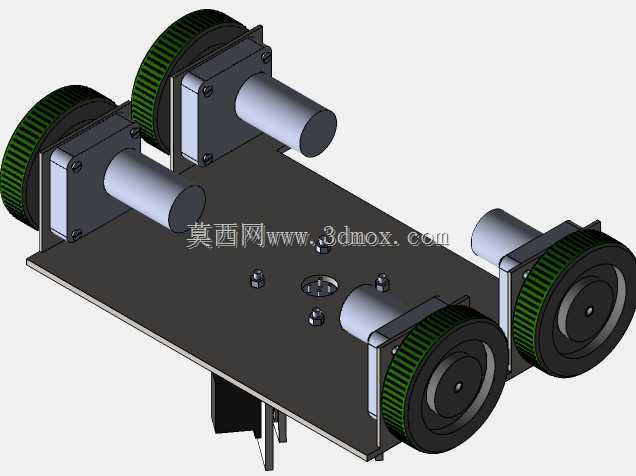

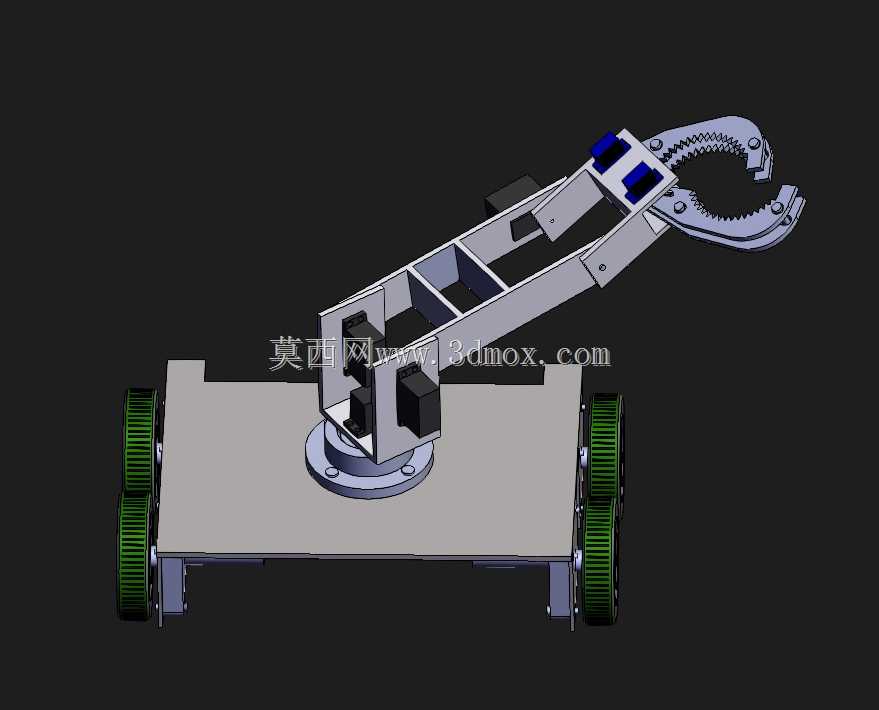

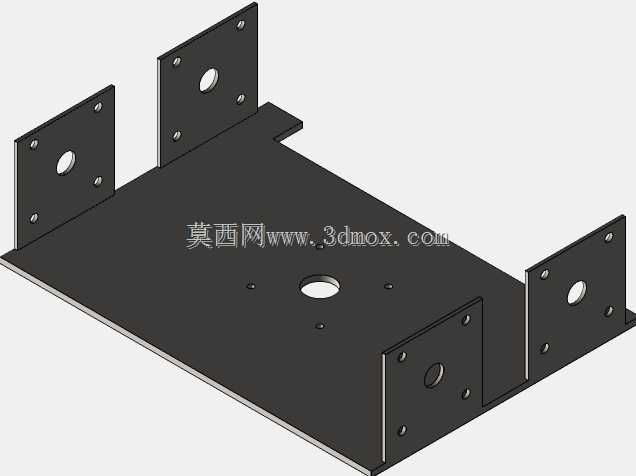

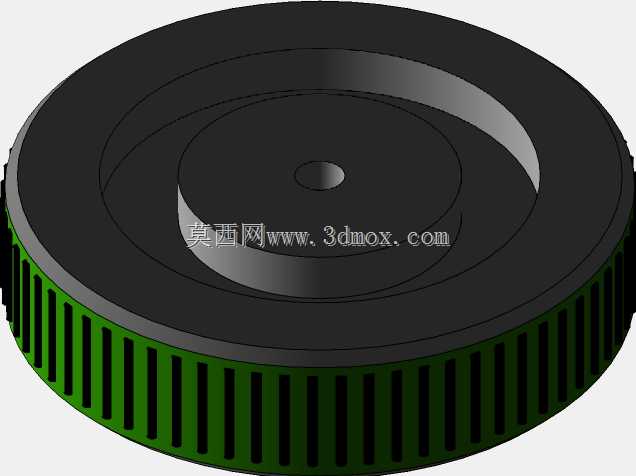

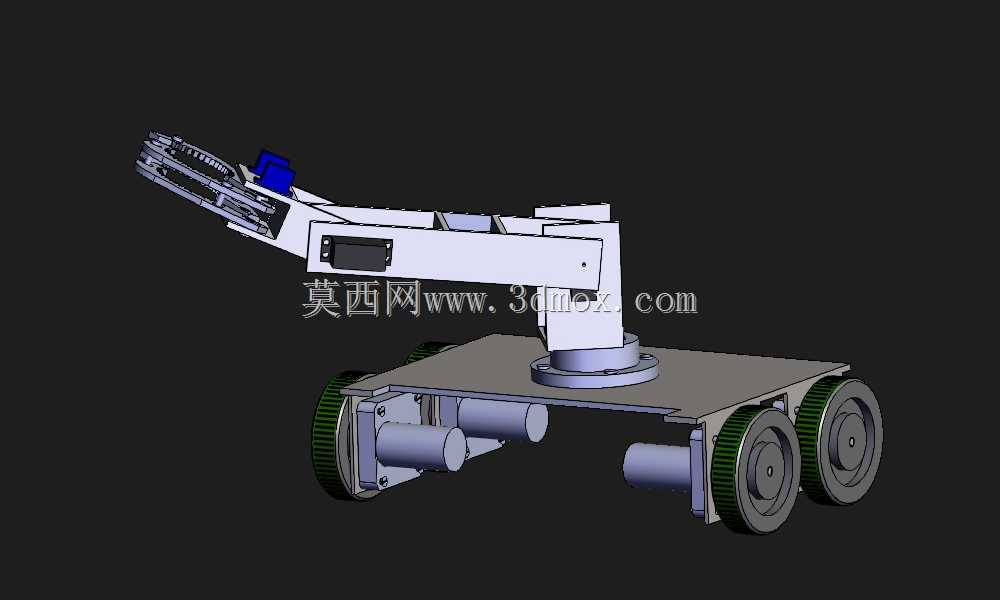

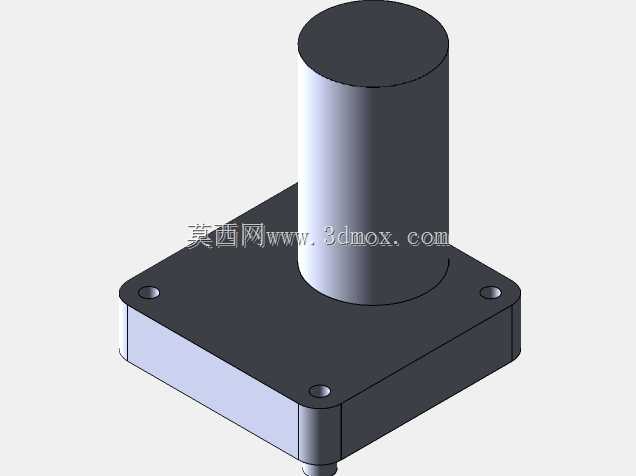

　　这款轮式移动取放装置的设计，最初是面向产线零散工位的物料转运、工位间小件上下料场景做的方案，区别于固定工位的关节机器人，它不需要预埋地轨或者固定安装基座，能在平整的车间地坪上自主移动，适配多工位柔性生产的换产需求，尤其是小批量多品种的加工单元，不用为每个工位单独配置上下料机构，单台设备就能覆盖半径内多个工位的取放作业。从结构布局来看，底盘采用四轮差速驱动构型，两侧驱动轮同轴布置，配合前后的辅助支撑轮保证移动过程的稳定性，驱动轮直接和减速电机输出端连接，省去了额外的链传动或者带传动结构，既压缩了底盘的竖向安装空间，也减少了传动环节的间隙累积，底盘上平面预留了标准安装孔位，除了搭载这款机械臂之外，也可以根据作业需求更换夹爪、

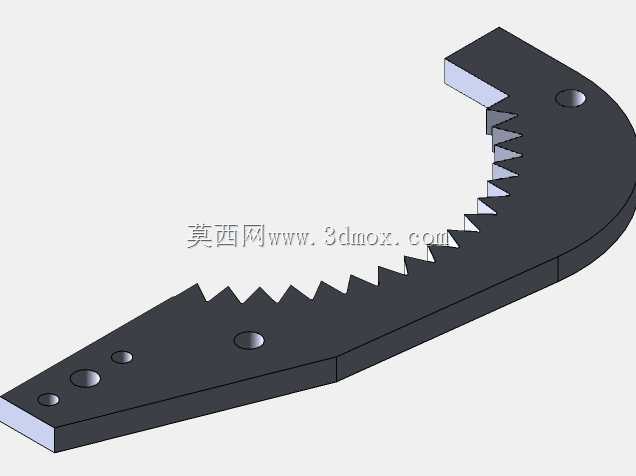

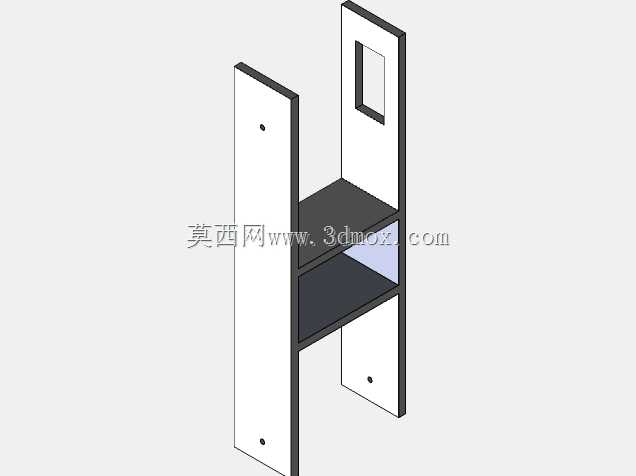

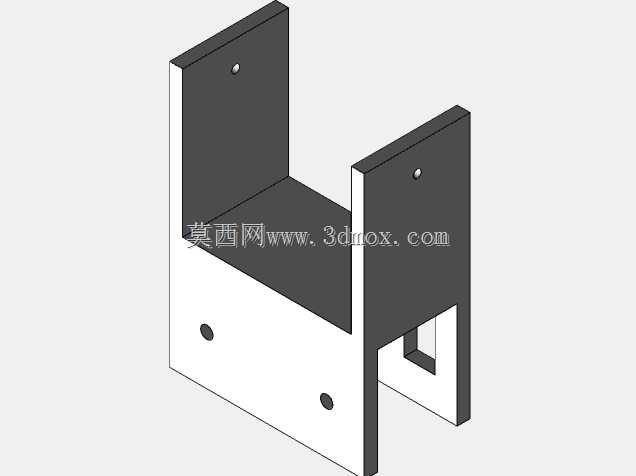

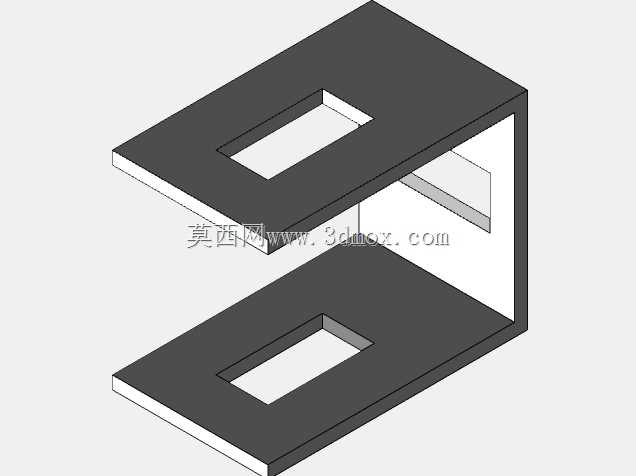

　　吸盘或者其他执行末端，拓展不同的作业能力。上方的机械臂采用四自由度串联构型，从底座回转关节开始，依次配置大臂俯仰、小臂俯仰、末端回转三个关节，所有关节的转动副都做了限位结构设计，避免运动过程中出现线缆缠绕或者机构干涉的问题，臂体采用钣金折弯加筋的结构形式，在保证结构刚度的前提下尽可能降低臂体自重，减少关节处的负载扭矩，提升末端的负载能力。末端执行器采用平行夹爪构型，夹爪的开合行程覆盖常见的小型机加工零件、电子元器件的尺寸范围，夹指位置预留了安装槽，可以根据被抓取工件的外形更换定制夹指，适配异形件的抓取需求。设计过程中特意控制了整机的外形边界，底盘宽度控制在常规车间通道的通行宽度以内，臂体完全收拢后的整机高度低于常见的设备操作台高度，

　　能顺利从设备侧方的维护通道穿过，不需要对现有车间的布局做大规模改造就能投入使用。运动范围方面，臂体完全伸展后的作业半径覆盖底盘周边1.2米以内的区域，配合底盘的移动能力，能覆盖更大范围的作业面，底座回转关节能实现360度连续回转，大臂和小臂的俯仰角度组合能覆盖从地面到操作台高度的取放位置，不需要额外配置升降机构就能完成不同高度工位的物料转移。在结构细节上，所有转动关节都预留了线缆过孔，动力和信号线缆从臂体内部穿过，避免运动过程中线缆剐蹭周边设备，底盘内部预留了控制元件、驱动模块的安装空间，整体结构紧凑，没有冗余的外凸部件，降低了移动过程中发生碰撞的概率。
