传感器内置弹性支撑安装骨架结构设计

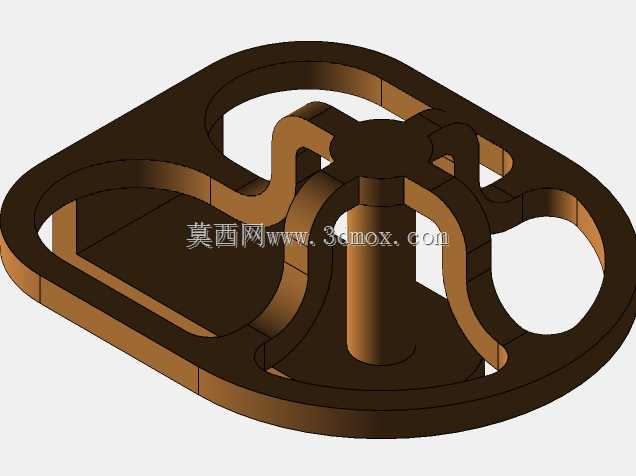

　　这款弹性支撑安装骨架，主要面向工业级压力、振动类传感器的内置装配场景使用，在传感器封装环节承担核心的元件定位与缓冲防护作用，能在复杂工况下降低外部冲击、振动对敏感传感元件的干扰，保障传感数据采集的稳定性。从结构设计逻辑来看，整体采用一体化镂空框架构型，底部为带圆角的类矩形安装基面，基面边缘做了等宽的围边设计，既可以在装配时快速卡入传感器外壳的预设卡槽，也能避免安装过程中锐边刮伤内部线缆或者传感芯片。中心位置设置的圆柱形定位柱，是整个骨架的装配基准，柱体直径与传感元件的中心安装孔做了公差配合设计，装配时无需额外定位工装就能实现元件的快速对中，减少装配环节的对位误差。连接中心定位柱与外围框架的多组弧形弹性臂，是整个结构的核心功能段，

　　弧形构型经过曲率优化，在受到径向或者轴向的冲击载荷时，弹性臂可以通过可控的微变形吸收冲击能量，避免刚性冲击直接传递到中心安装的敏感元件上，同时弹性臂的厚度经过反复校核，既保证足够的支撑强度，不会在长期使用后出现塑性形变，也能控制弹性形变的行程在安全范围内，避免形变量过大导致传感元件移位。外围框架上开设的多个圆形镂空，一方面是为了降低骨架整体重量，减少传感器整体的自重负载，另一方面也为内部布线、气流或者介质导通预留了通道，适配不同类型传感器的内部走线或者介质流通需求。在安装边界上，骨架的整体外轮廓尺寸完全匹配常规圆柱形或者方形工业传感器的内腔尺寸，基面的平整度控制在装配要求范围内，

　　不需要额外做表面处理就可以直接与传感器外壳的安装面贴合，中心定位柱的高度根据传感元件的安装高度做了匹配设计，装配后元件顶面与骨架顶面的高度差符合传感器封装的尺寸要求，不会出现元件突出或者凹陷导致的封装失败问题。实际应用中，这类骨架多用于工业设备状态监测用振动传感器、管道压力检测传感器的内部装配，在设备运行产生持续振动、或者现场存在偶然冲击的工况下，能有效提升传感器的使用寿命与数据可靠性，结构上没有多余的冗余设计，所有构型都服务于安装定位、缓冲防护、装配便捷性三个核心需求，一体化的结构也减少了装配零件数量，降低批量装配的工序复杂度。
