传感器安装固定连接支座结构设计

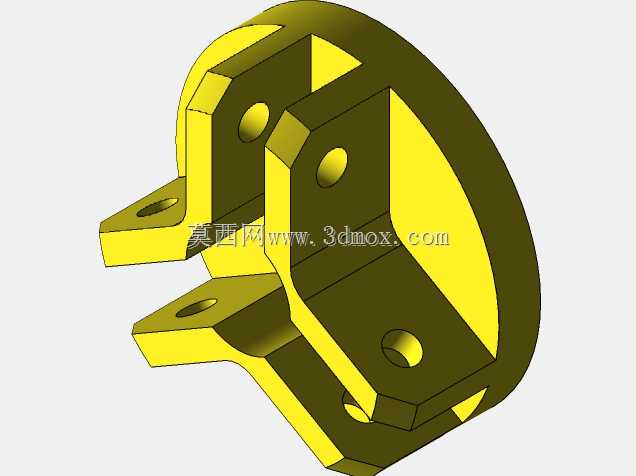

　　该零件为传感器配套的安装连接支座，主要应用在工业检测工位的传感单元固定场景，常见于自动化生产线的位置检测、位移反馈、物料到位判断等工位，用来承载并固定对应规格的传感元件，同时实现传感单元与设备机架、执行机构端的刚性连接，部分工况下还可通过支座的铰接结构实现传感检测角度的微调，适配不同的检测距离与检测角度需求。从结构设计来看，零件采用一体化铸造成型后做机加工的工艺路线，主体为带圆弧外缘的盘状基座，盘面上预留的沉孔用于穿设安装螺栓，可直接固定在设备的安装立面或者回转端面上，安装时螺栓锁紧后盘面与安装面完全贴合，保证连接刚性，避免设备运行过程中产生的振动传导到传感单元导致检测数据漂移。从盘体延伸出的两组平行支耳是核心的功能连接部位，

　　支耳上同轴加工的通孔用于穿设铰接销轴，可连接传感单元的安装摆臂或者联动拨杆，当被检测部件产生位移时，可通过铰接结构带动传感元件触发检测信号，支耳的间距经过精确计算，既保证铰接部件的安装间隙控制在合理范围，避免运动卡滞，又能限制铰接件的轴向窜动，无需额外加装轴向限位挡圈，减少装配工序。支耳上额外加工的螺纹孔用于锁紧铰接销轴或者固定传感元件的安装支架，锁紧后可消除铰接部位的配合间隙，在需要刚性固定的检测工位，可直接锁死支耳与连接部件，实现无间隙的刚性连接，适配静态检测的工况需求。设计过程中对零件的壁厚做了等强度优化，盘体基座与支耳的过渡位置采用大圆角过渡，避免应力集中，在承受频繁的铰接冲击载荷时不会出现根部断裂的问题，

　　零件的整体外轮廓尺寸适配常规的工业传感器安装空间，安装边界不会与周边的管线、其他执行部件产生干涉，支耳的伸出长度经过校核，保证安装后的传感单元检测面刚好对准被检测工件的触发位置，无需额外加装延长支架。零件表面做氧化处理，在车间多粉尘、少量切削液飞溅的工况下具备基础的防锈能力，长期使用不会出现锈蚀卡滞铰接部位的问题，铰接孔的加工精度控制在H7级，与标准销轴的配合间隙稳定，既保证转动灵活性，又不会因间隙过大导致检测位置偏差。
