曲面流线型传感器外壳结构设计

　　这款曲面结构件的设计，最初是为适配户外安装的流量类传感器防护需求，在户外露天工况下，常规直角棱边的壳体容易在迎风面形成紊流，长期受风沙冲蚀会造成接缝处密封失效，同时雨雪天气下棱边位置容易积水结冰，挤压密封胶条导致防护等级下降，因此整体采用连续顺滑的曲面构型，让气流可以顺着壳体表面平滑流过，减少风阻带来的载荷冲击，也能让雨雪、沙尘自然滑落，避免局部堆积。从结构设计逻辑来看，整个壳体没有突兀的棱角转折，所有曲面过渡都保持G2连续，一方面是降低注塑生产时的应力集中问题，避免壳体在温差变化较大的工况下出现应力开裂，另一方面顺滑的外表面也不容易积灰，日常运维时清洁难度更低。在安装边界的考量上，壳体底部预留了平整的安装贴合面，

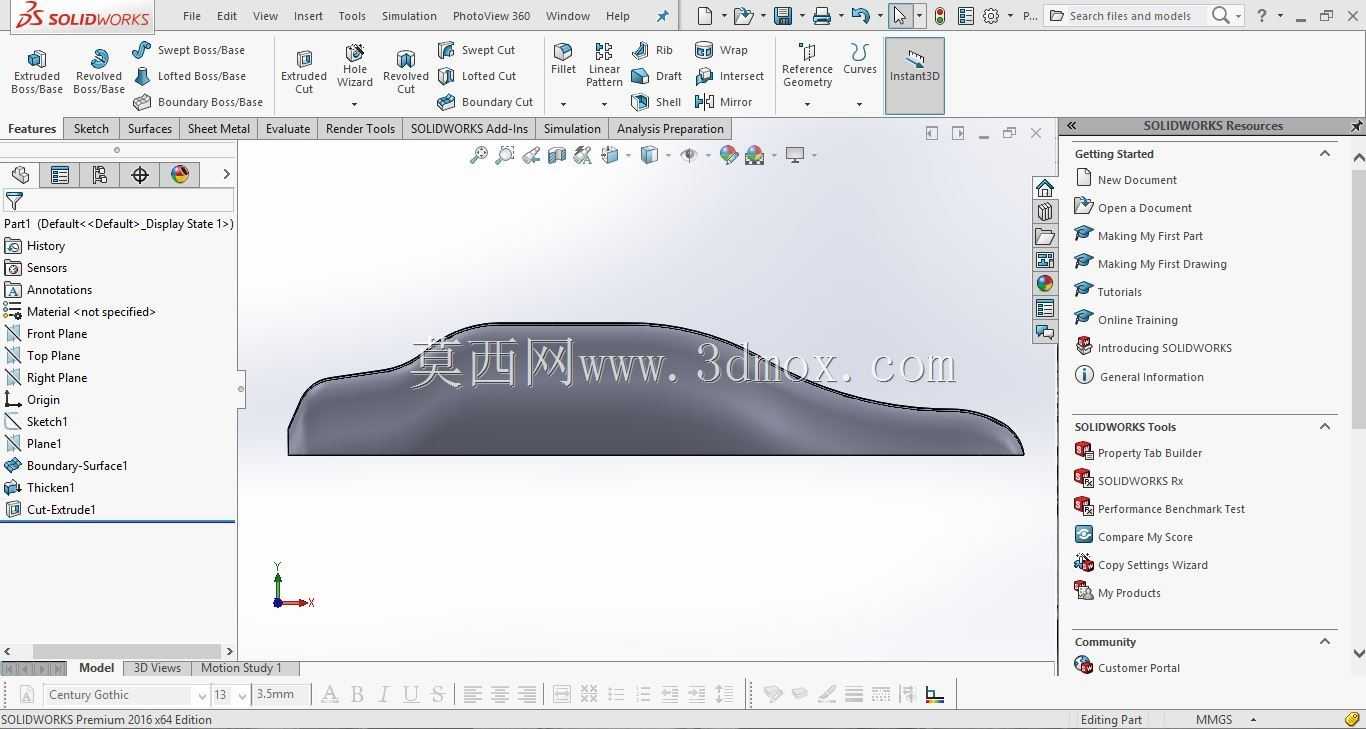

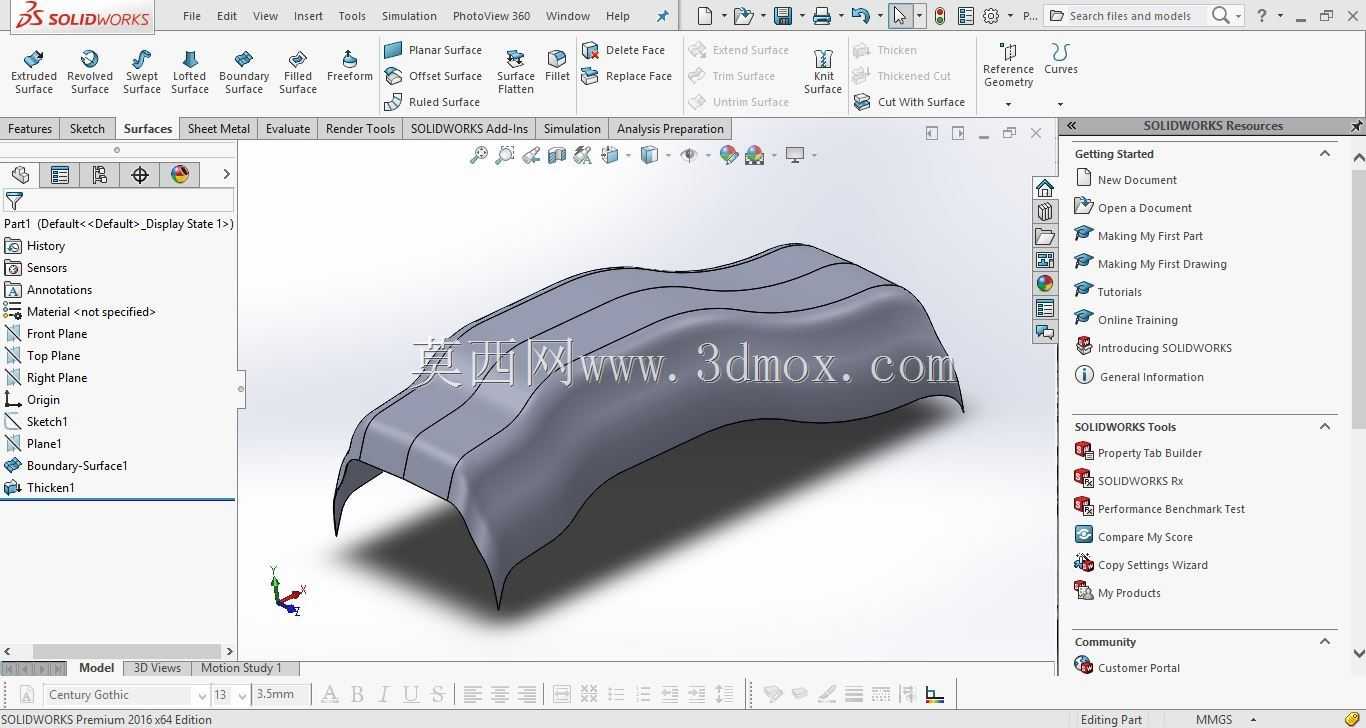

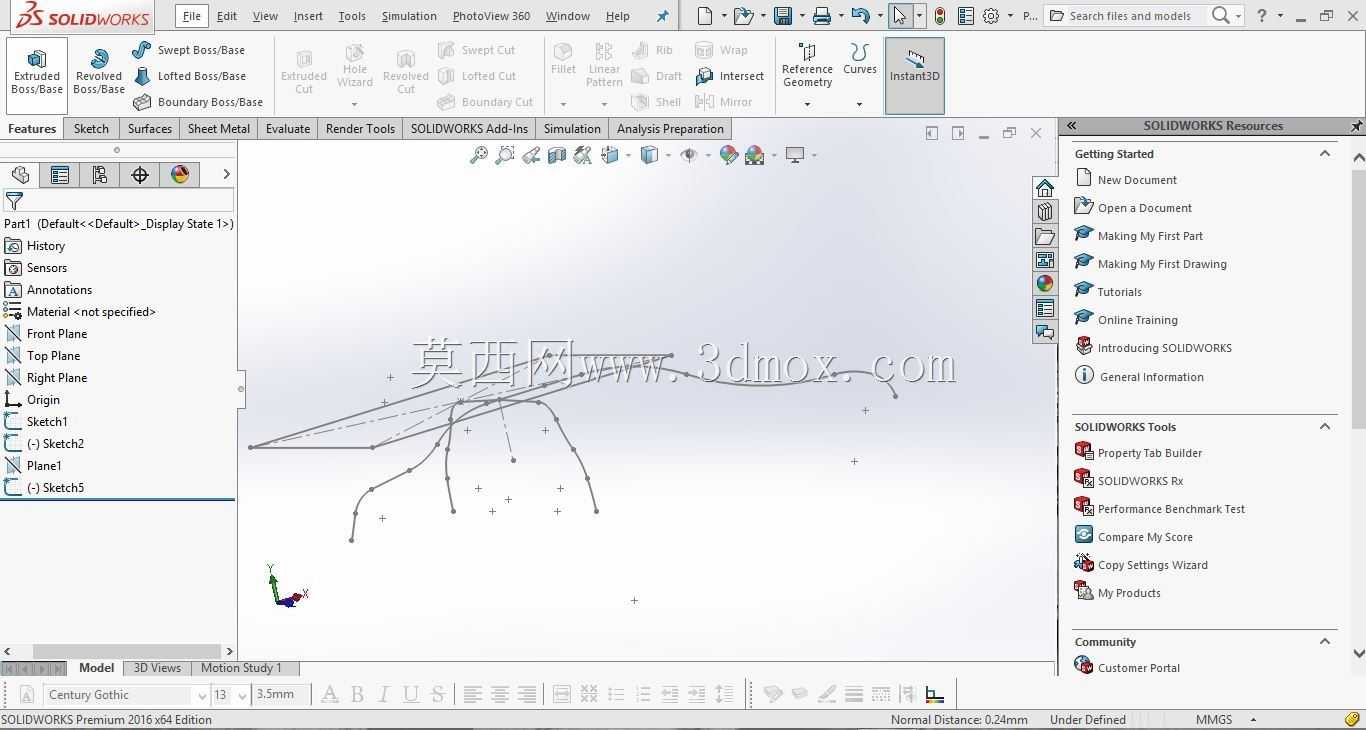

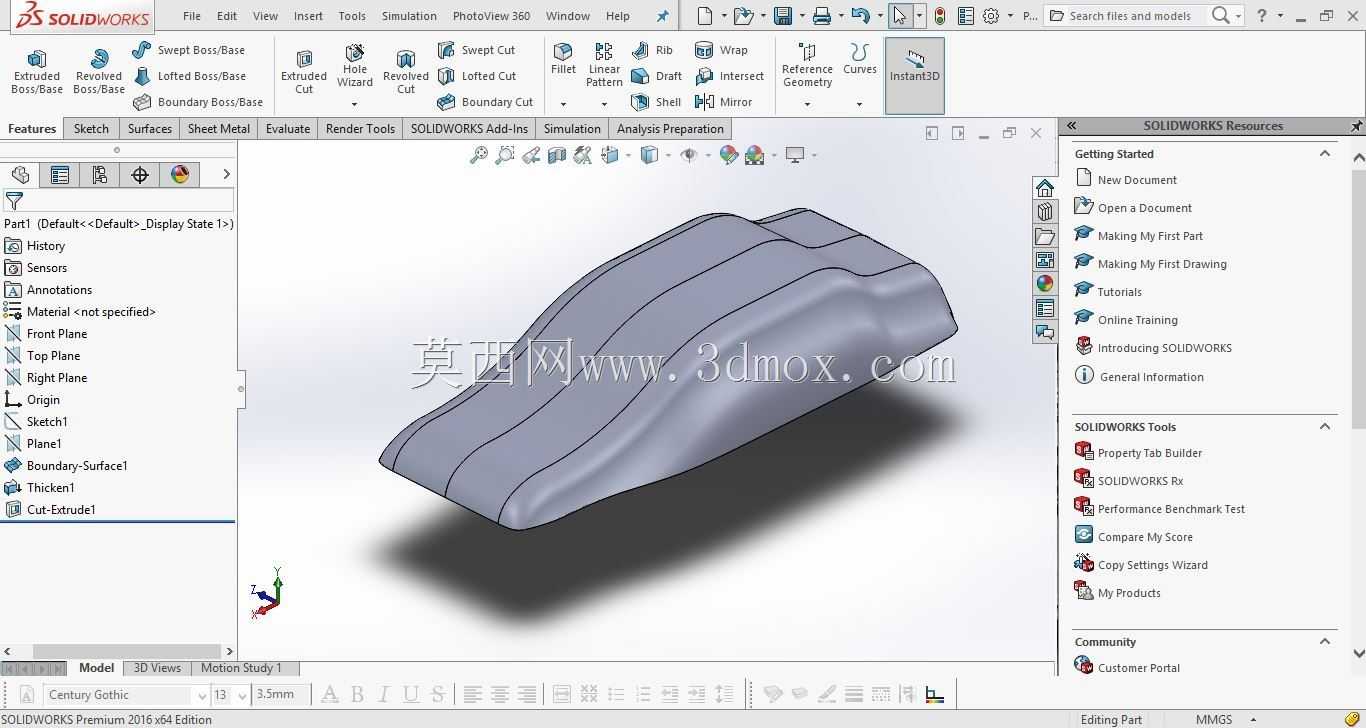

　　能够适配不同管径的安装支架，曲面部分的最大外轮廓做了收窄处理，不会和周边的管线、固定件产生干涉，整体壁厚保持均匀过渡，没有出现壁厚突变的区域，能有效控制注塑成型时的缩痕、翘曲问题，保证壳体成型后的尺寸精度。这类曲面壳体的建模过程，需要先搭建主体的控制线架，通过边界曲面搭建主体轮廓，再对衔接位置做曲率匹配调整，最后通过加厚命令生成实体，过程中需要反复检查曲面的曲率梳，避免出现局部曲率反转的问题，否则后续加厚、抽壳时容易出现特征失败。实际应用中，这类曲面构型的传感器外壳除了户外流量检测场景，也可以适配车载检测、工业设备内置的传感单元防护，流线型的外形在设备内部也能减少气流扰动带来的检测误差，比如在有通风散热需求的设备舱内，

　　顺滑的曲面不会阻挡散热风道，不会造成局部涡流影响散热效率。壳体的分型面设置在底部安装面的边缘，曲面部分全部位于定模侧，能够保证外表面的成型质量，不会出现分型线错位影响外观的问题，同时安装面位置预留了密封槽的安装空间，可以嵌入橡胶密封圈实现IP67级的防护，满足户外淋水、扬尘工况的使用要求。在尺寸控制上，整体长度方向的曲面弧度经过反复调整，既保证内部有足够的空间容纳传感电路板、接线端子等元器件，也不会因为外形过于臃肿占用过多安装空间，曲面的拔模角度顺着脱模方向做了统一调整，避免出现倒扣结构，简化模具结构的同时降低生产制造成本。
