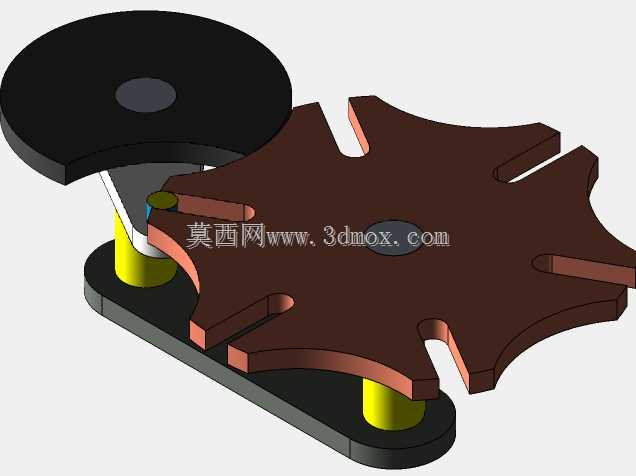

六槽外啮合槽轮间歇传动机构结构

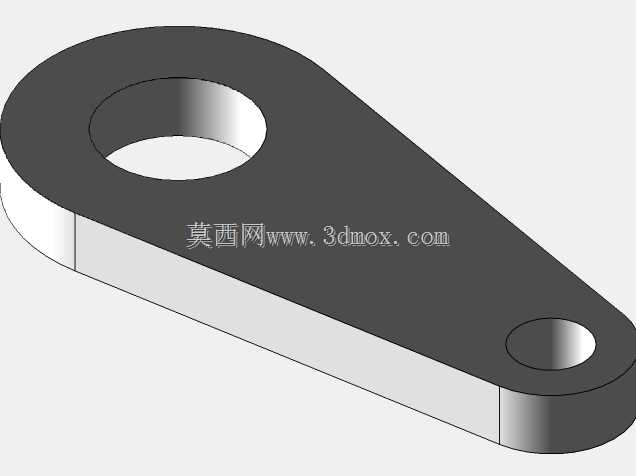

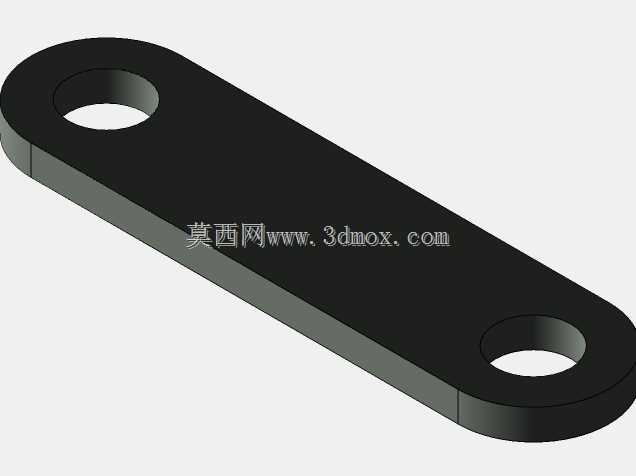

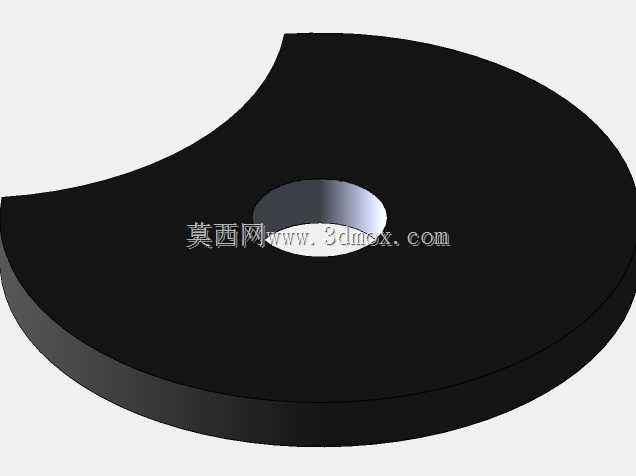

　　这类间歇传动结构常被用在需要周期性转位、步进送料的工位场景中，比如多工位回转工作台的分度驱动、包装生产线的间歇送进、胶片放映机的走片机构、自动化装配线的工位切换单元，核心作用是把主动件的连续匀速旋转，转换为从动槽轮的单向、有固定停歇间隔的步进转动，避免连续转动带来的工位定位偏差，也能省去额外的分度锁紧结构的部分设计冗余。从结构组成来看，这套机构包含带圆柱销的主动拨盘、带径向槽的六槽从动槽轮、安装底座以及两个支撑轴系，主动拨盘的圆弧锁止弧和槽轮的凹弧面配合，在槽轮停歇阶段能实现无额外锁紧的位置保持，防止槽轮受外力出现意外转动。设计这类结构时，首先要确定槽数，这套模型采用六槽设计，对应每次转动60度的分度角，相比四槽结构，

　　槽轮的角加速度变化更平缓，传动冲击更小，运转时的动载荷更低，适合中速运转的间歇传动场景；主动拨盘上的圆柱销需要和槽轮的径向槽做间隙配合，既要保证拨销能顺利滑入滑出槽道，也要控制配合间隙避免传动回差过大，影响分度精度。安装边界上，两个支撑轴的中心距需要严格匹配拨盘回转半径和槽轮中心到槽道外端的距离，拨盘的锁止弧半径要和槽轮凹弧半径一致，保证停歇阶段的锁止贴合度，底座上的两个轴孔位置度公差需要控制在0.02mm以内，避免轴系偏斜导致拨销卡滞或者槽轮运转时出现别劲现象。实际应用中，这类外啮合槽轮结构的传动比固定，结构简单，加工难度低，不需要复杂的控制系统就能实现固定节拍的间歇运动，相比棘轮机构传动平稳性更好，噪音更低，

　　相比凸轮式间歇机构加工成本更低，维护更方便，但要注意这类结构的槽轮转角不可调节，只适合固定分度角的工位场景，且运转时槽轮在启停阶段存在柔性冲击，不适合高速重载的传动工况。建模过程中需要重点验证拨销进入和退出槽道的瞬时位置，避免出现运动干涉，同时要校核锁止弧的起始和终止位置，保证在拨销脱离槽道的瞬间锁止弧刚好进入配合位置，防止槽轮在停歇阶段出现滑转。轴系部分的设计要考虑径向载荷的承载，因为槽轮在启停瞬间会产生冲击载荷，支撑轴承需要选用能承受一定径向冲击的深沟球轴承，轴肩位置要做圆角过渡，避免应力集中导致轴件断裂。
