滚轮式无级变速传动机构设计

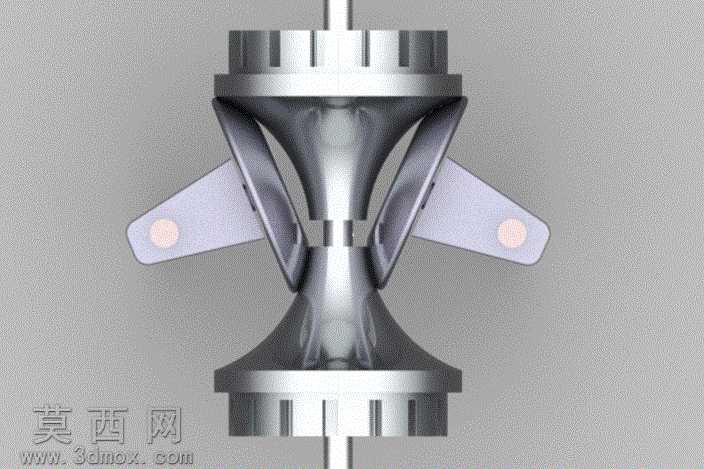

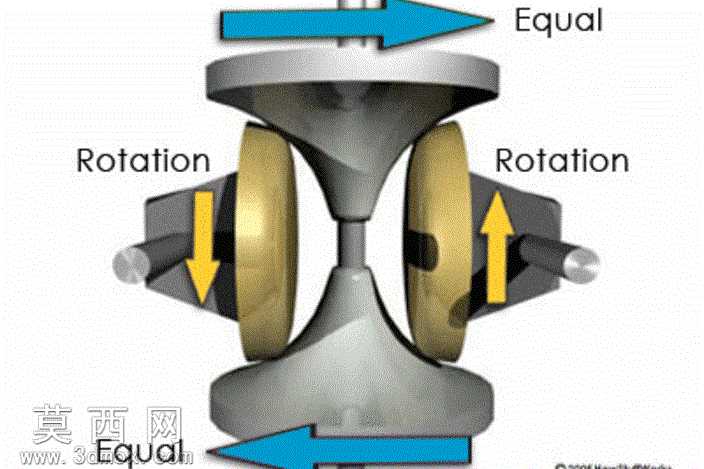

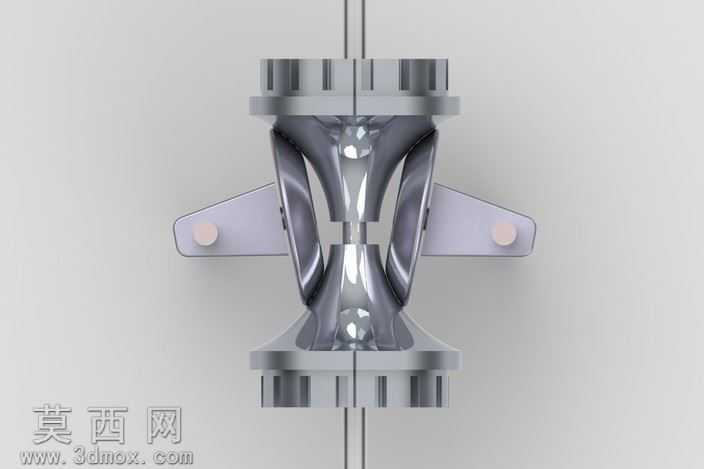

本作品为滚轮无级变速传动机构的三维设计成果，整体建模过程严格遵循机械传动设计的规范逻辑，先完成核心传动副的参数化草绘，通过对变速滚轮、锥盘传动组件的轮廓约束与尺寸定义，确定了传动比连续调节的基础几何边界。建模阶段采用自上而下的装配设计思路，先搭建上下对称布置的双锥盘主轴基准，再依次完成两侧摆动滚轮组件、滚轮支撑摆臂、定位销轴、主轴连接法兰等零件的特征构建，每个零件的倒角、退刀槽、安装定位孔等工艺细节都按照实际加工要求做了还原，避免了理想化建模带来的装配干涉问题。材质与渲染环节针对不同零件的功能属性做了区分：主轴与锥盘传动件赋予了调质合金钢材质，通过金属粗糙度参数调整还原出精加工后的哑光金属质感，表面添加了细微的磨削纹理来体现机加工特征；滚轮支撑摆臂采用了铝合金阳极氧化的材质表现，边缘做了高光处理来凸显零件的棱边精度；滚轮摩擦接触面则赋予了高摩擦系数的复合材料材质，通过半哑光的表面质感区分于金属结构件，渲染时采用了工作室均匀布光，清晰展现出锥盘与滚轮的接触配合关系，以及摆臂摆动调节变速的运动空间。结构设计上，该机构依靠两侧滚轮与上下锥盘的摩擦接触传递扭矩，通过摆臂带动滚轮改变接触位置，实现传动比的连续无级调节，建模过程中特意验证了不同摆角下滚轮与锥盘的接触线位置，确保全变速行程内都能保持稳定的摩擦接触面积，避免出现传动打滑或接触应力集中的问题，同时对支撑销轴的转动配合间隙、主轴的轴向定位结构都做了合理的装配约束，完整还原了无级变速器的运动逻辑，可直接用于传动原理演示、结构优化分析以及相关教学场景使用。
