vario无级变速传动机构三维结构设计

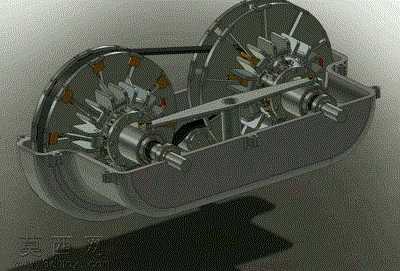

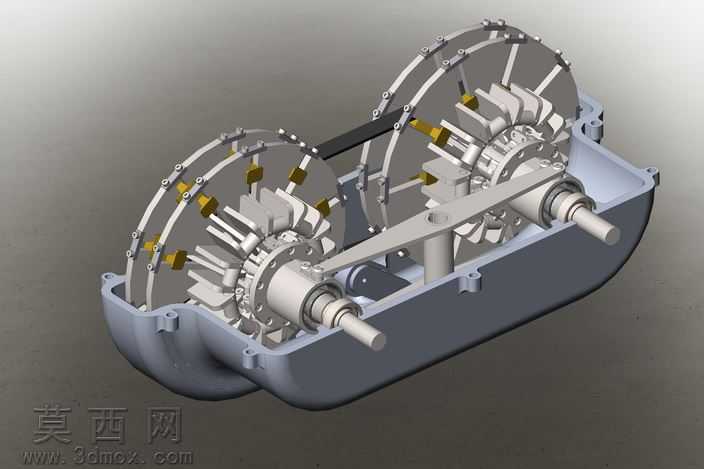

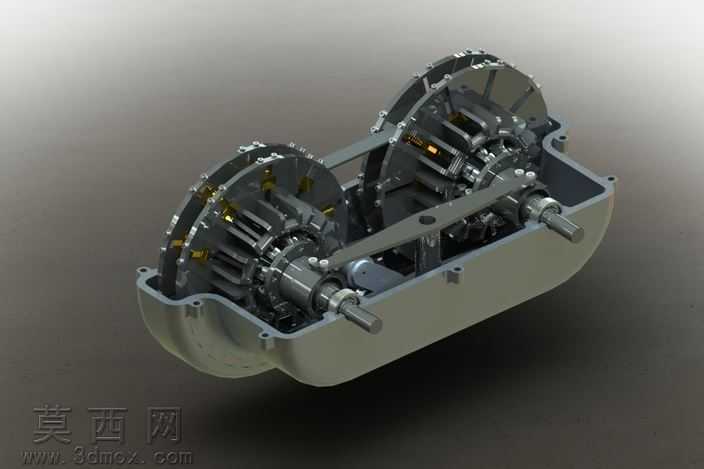

本作品为vario传动无级变速机构的三维建模设计，整体采用三维机械设计软件完成全参数化建模，完整还原了该类无级变速传动装置的核心结构与装配关系。建模过程中严格遵循机械设计的尺寸规范，对两组对称布置的变速轮盘、传动连接组件、支撑轴系、壳体固定结构等所有零部件进行了独立建模，每个零件的特征参数均经过合理性校验，确保各部件之间的装配干涉量为零，可直接用于后续的结构验证与运动仿真。材质渲染阶段，针对不同零部件的实际应用场景匹配了对应材质：金属传动部件采用哑光合金钢材质，调整了金属表面的粗糙度与反射参数，还原机加工金属件的真实质感；传动连接部件采用高韧性复合橡胶材质，模拟柔性传动件的表面纹理与弹性特质；外部支撑壳体采用铸铝材质，添加了细微的铸造纹理与哑光漆面效果，整体渲染光影采用柔和的侧上方打光，清晰呈现出机构内部的轮盘叶片结构、轴系配合细节以及组件之间的连接逻辑，让整体结构的层次感与立体感得到充分展现。设计思路上，该作品聚焦于无级变速传动的核心原理呈现，通过对称双轮盘的结构布局，直观展示可变传动比的实现逻辑：轮盘上的可调叶片结构可根据传动需求改变有效工作直径，配合传动组件实现连续无档位的转速与扭矩调节，完全区别于传统有级变速的固定齿比结构。建模过程中特意保留了轮盘叶片的调节间隙、轴系的支撑定位结构、壳体的安装固定位等细节，既能够清晰展示无级变速机构的工作原理，也可为同类传动装置的结构优化、教学演示提供直观的三维参考模型，整体结构完整度高，细节表现到位，可直接用于机械原理教学、传动方案验证等场景。
