手动旋转式金属管材切割工具结构设计

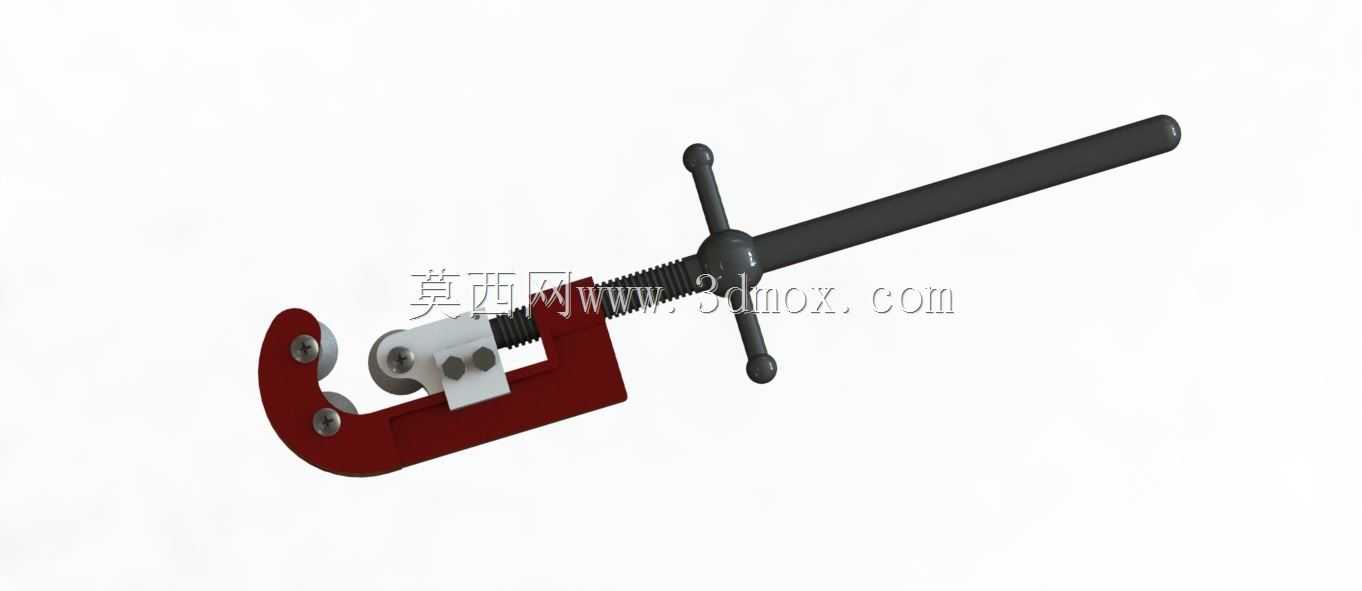

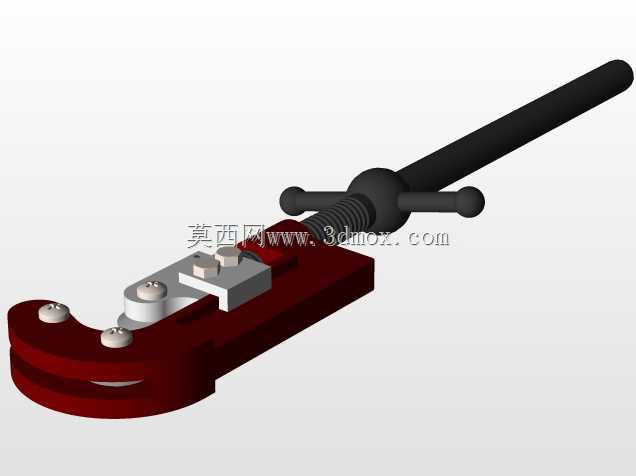

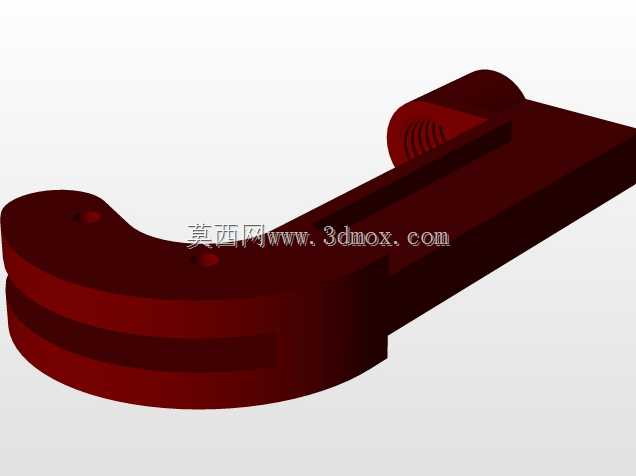

　　这款手动切管工具主要面向建筑给排水施工、消防管路布设、家用金属管道改装、小型机电设备管路维修等场景设计，是管道作业人员随身携带的常用作业工具，无需外接电源或气源，完全依靠手动操作即可完成金属圆管的截断作业，尤其适合狭窄空间、高空作业、无供电条件的现场施工场景使用，相比角磨机、锯弓等切割工具，其切割断面更平整、无毛刺飞边，切割过程不会产生高温灼伤管材镀层，也不会出现切斜、管口变形的问题。从结构设计逻辑来看，整体采用C型开口钳体作为主体承载结构，开口尺寸覆盖常规小口径金属管材的外径范围，可适配薄壁钢管、铜管、铝管等多种材质的圆管切割作业，切割时无需提前对管材做大面积固定，仅需将C型开口卡入待切割管材的对应位置，

　　通过尾部的十字形旋拧手柄带动丝杆进给，推动活动压块上的切割滚轮逐步压紧管材外壁，之后绕管材轴线连续转动整个工具，每转动一周就小幅旋紧进给手柄，让切割刃逐步切入管壁，直到管材完全断开。设计时特意将操作手柄做了加长处理，利用杠杆原理降低进给时的手部受力，十字形的手柄结构既可以单手旋拧进给，也可以在切割大壁厚管材时双手施力，避免操作时打滑。切割轮采用偏心安装结构，两个支撑滚轮与切割轮呈三点分布，卡入管材后能自动对中，保证切割断面与管材轴线垂直，不会出现斜口问题，支撑滚轮的槽型做了圆弧过渡，不会压伤管材外壁的镀锌层或装饰面，适合对外观有要求的明装管路作业。整体结构没有易损的复杂传动部件，所有受力部件均采用金属材质加工，C型钳体做了加厚处理，

　　能承受进给时的较大挤压力，不会出现钳体变形、丝杆滑牙的问题，日常维护仅需定期在丝杆螺纹处涂抹润滑脂即可，适合工地、维修班组等粗放使用场景。从安装边界来看，工具整体长度适配常规工具包的收纳尺寸，C型开口的最大开度覆盖常用小口径管材的外径范围，作业时仅需管材周围预留能容纳工具转动的环形空间即可，无需像锯割作业那样预留较长的往复操作空间，在贴墙管路、密集排布的管路间隙中也能顺利完成切割作业，不会干涉相邻的已安装管路。切割轮采用标准通用配件规格，磨损后可快速更换，无需整体报废工具，进一步降低了现场使用的成本，活动压块与钳体之间采用导向槽定位，进给过程中不会出现偏移，保证切割轮始终正对管材中心，避免切割轮崩边、管口错位的问题。
