十字轴式万向联轴器传动结构三维建模

项目分类:通用机械零部件 发布时间:2022-03-28 ID:602128
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模
  • 十字轴式万向联轴器传动结构三维建模

  在各类存在轴线偏角的传动场景中,万向联轴器是解决两轴不同心传动问题的核心部件,这类结构广泛出现在轻工输送设备、小型机床进给机构、农业机械传动系统以及工业自动化生产线的动力传递环节中,能够在两轴存在角向位移、径向偏移的工况下持续稳定传递旋转扭矩,避免刚性连接带来的轴系憋劲、轴承额外磨损、传动卡顿等问题。

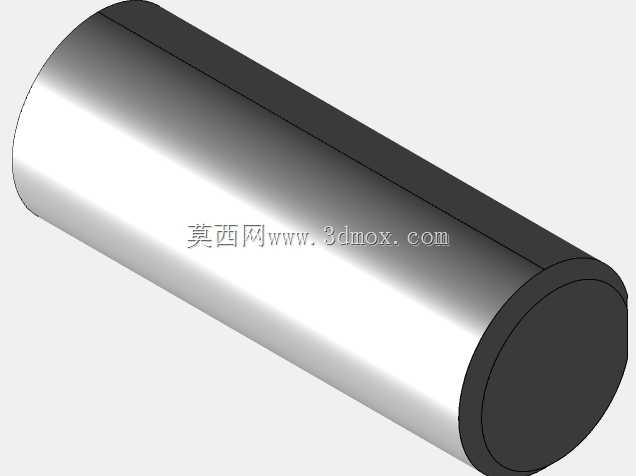

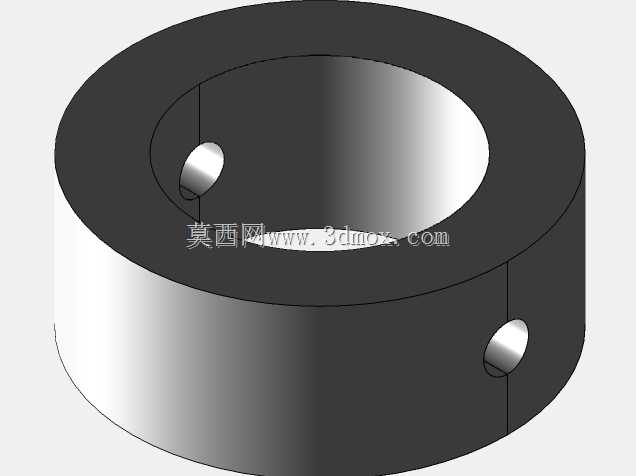

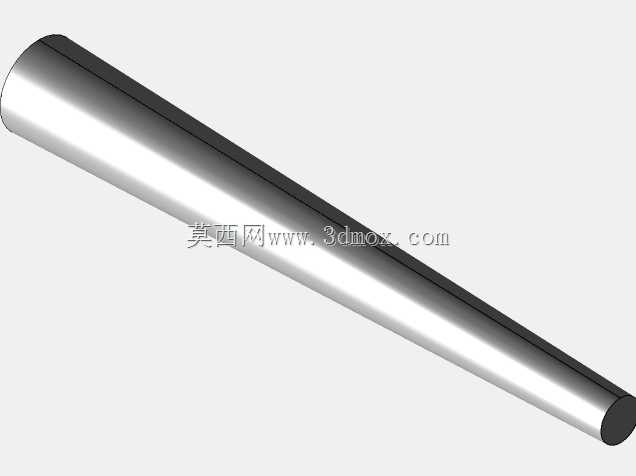

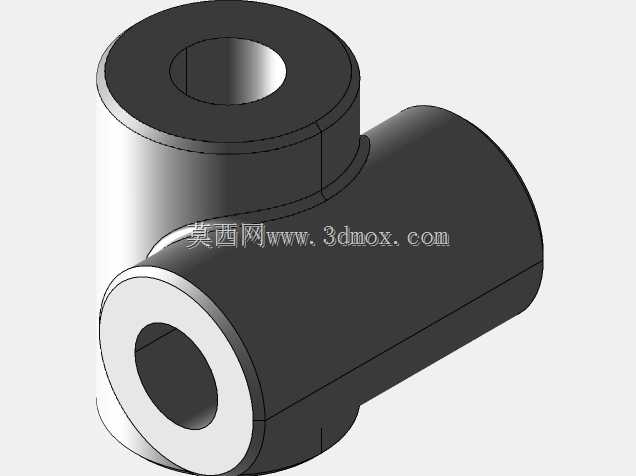

  本次建模的万向联轴器采用十字轴式铰接结构,两个轴套端部分别设计有标准通孔用于与主动轴、从动轴配合安装,轴孔的公差带按照过渡配合设计,既保证装配时的定位精度,也能避免长期运行出现轴孔松旷。十字铰接部位的配合间隙经过合理预留,既保证铰接转动的灵活性,也控制了传动过程中的空程回差,满足中低速、中等扭矩工况下的传动精度要求。

  建模过程中优先保证安装边界的尺寸准确性,两个轴套的外圆直径、轴孔直径、轴套有效配合长度均按照常用微型传动件的尺寸参数设计,铰接中心到两个轴套端面的距离对称布置,确保选型时可以直接匹配对应轴径的动力输出端与负载端,不需要额外调整安装位。结构上没有设计额外的胀紧套或键槽预留,属于基础款光孔配合结构,适合小扭矩、低转速的传动场景使用,用户可以根据自身需求在轴套侧壁追加顶丝孔或者键槽特征,适配不同的锁紧固定方式。

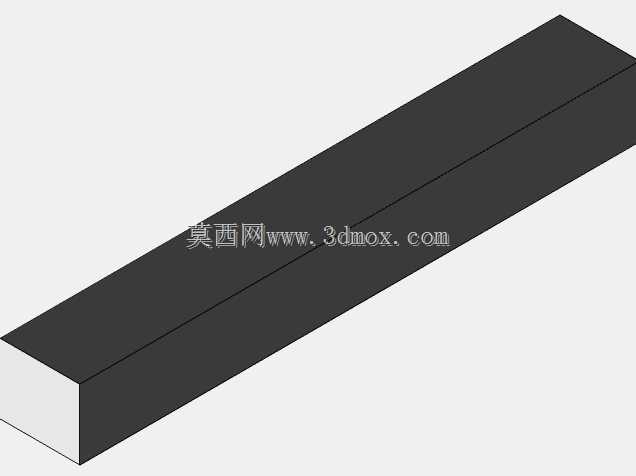

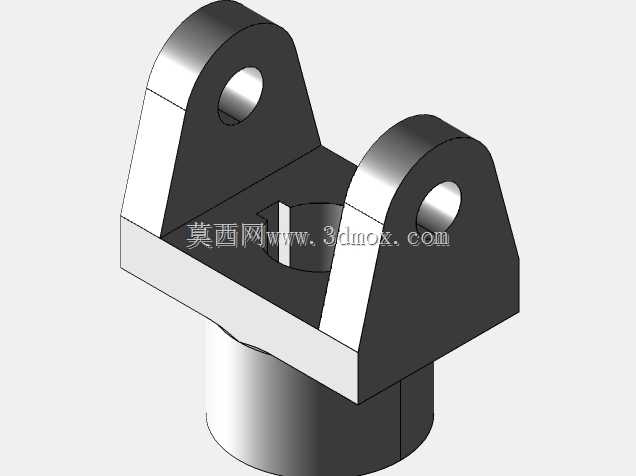

  从实际使用角度出发,这类万向联轴器允许的两轴最大偏角通常在15°到25°之间,建模时铰接部位的转动角度范围也按照这个区间做了运动干涉校验,确保在最大偏角状态下十字轴与轴套叉耳不会发生碰撞,转动过程顺滑无卡滞。外形上轴套与叉耳采用一体化结构设计,减少了分体装配带来的累积误差,整体结构紧凑,径向尺寸小,适合安装空间局促的小型设备内部使用。

  建模时对所有过渡棱边做了合理的工艺倒角处理,既符合实际零件的加工工艺要求,也避免应力集中导致的部件断裂问题,铰接部位的接触面做了等距偏移预留,模拟实际装配时的润滑间隙,让模型在做运动仿真时更贴近真实零件的运行状态,不会出现过约束导致的仿真报错。
