摆动臂式连接卡扣结构设计

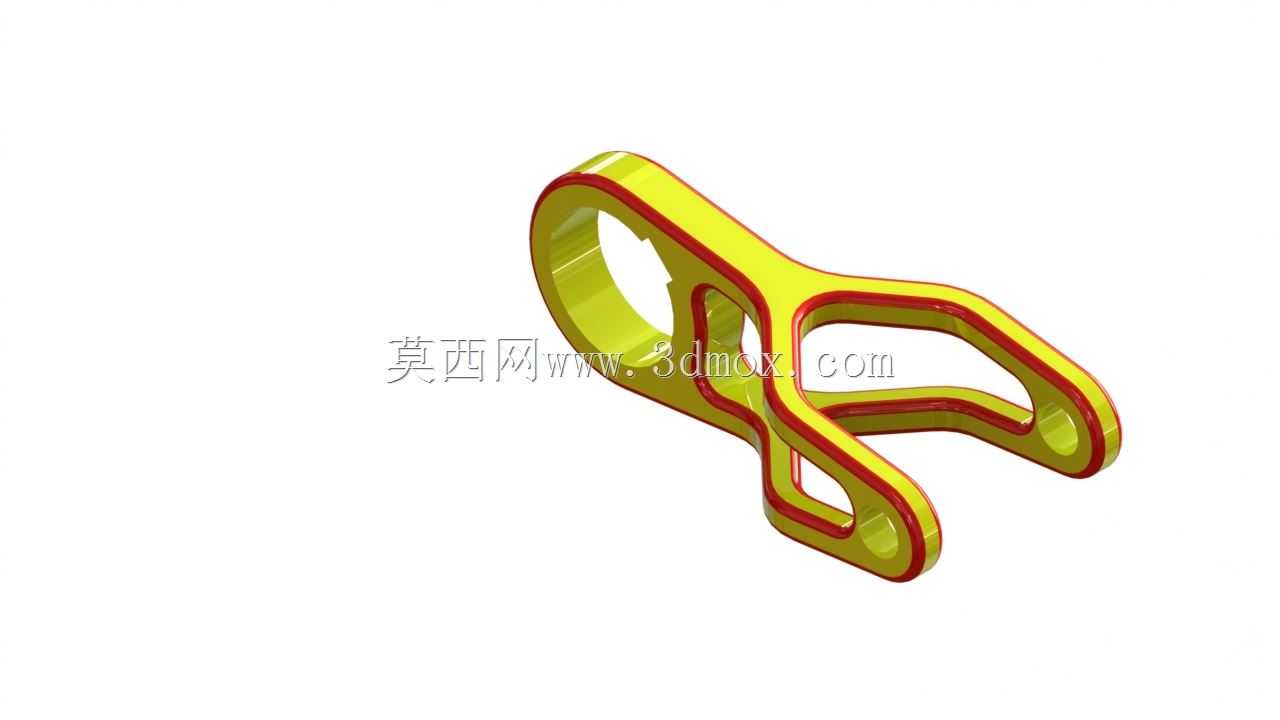

　　该摆动臂卡扣结构主要应用于需要快速拆装、弹性夹持的机械连接场景，常见于小型传动机构、便携设备装夹、轻工机械的快换组件部位，可在无额外紧固件的前提下实现两个构件的快速对接与锁止，替代传统螺栓、销钉的繁琐装拆流程，适配需要频繁开合、检修的工位连接需求。从功能特性来看，该结构依靠自身异形臂的弹性形变实现夹持锁止，主体采用一体化弯折成型的流线型结构，两端设置不同尺寸的环形套接位，大端环孔用于与固定端的轴类构件套接，小端环孔用于连接从动杆件，中间的异形弯折臂既承担弹性形变的储能作用，又作为力传递的主体结构，在受到摆动力矩时，臂体产生可控弹性变形，让两端环孔的相对位置产生小幅偏移，实现卡入与脱开的动作，锁止状态下依靠臂体的回弹力保持夹持预紧力，

　　避免连接位出现松脱、窜动。设计过程中优先考虑了应力分布的合理性，所有弯折位置均采用大圆弧过渡，避免应力集中导致的疲劳断裂，臂体的截面厚度经过反复校核，既保证足够的弹性变形量满足装拆所需的开合行程，又具备足够的结构强度承受额定摆动力矩，不会在长期往复摆动过程中出现塑性变形。外形方面，整体结构无尖锐棱角，所有边缘均做倒圆处理，既避免安装使用过程中划伤操作人员，也减少了应力集中点。安装边界上，大端环孔的内径适配常用的标准直径销轴，安装时可直接卡入对应轴位，无需额外的轴向定位件，小端环孔可适配连接销、拉杆等多种从动构件，整体安装占用空间紧凑，无需预留过大的操作空间，可在狭小的设备腔体内部完成装拆作业。结构表面的加强筋沿臂体受力方向布置，

　　在不增加整体壁厚的前提下提升了臂体的抗扭刚度，避免摆动过程中臂体出现侧向扭曲，保证力传递的直线性。该结构在实际使用中无需额外的弹性配件，依靠自身结构特性实现弹性锁止，减少了装配零件数量，降低了整体机构的故障率，适配轻量化、小型化的设备设计需求，可广泛应用于各类需要快速连接、往复摆动的机械传动部位。
